? ? 正常生產(chǎn)時(shí)燃燒器耐火澆注料表面溫度可達(dá)1500℃以上，特別是燃燒器前端下部的澆注料受含熟料粉的二次風(fēng)沖刷，極易脫落。一般澆注料脫落后會(huì)更換備用燃燒器，如果沒(méi)有備用燃燒器，就需要對(duì)受損的澆注料進(jìn)行修復(fù)。如果采用普通澆注料修復(fù)，僅養(yǎng)護(hù)時(shí)間就需要24h以上。噴涂料具有施工速度快、凝結(jié)硬化快及無(wú)需養(yǎng)護(hù)的特點(diǎn)，廣泛用于水泥及鋼鐵行業(yè)的檢修和搶修，但較少用于燃燒器耐火材料搶修。
? ? 今天河南耐火材料廠介紹下燃燒器澆注料損壞后采用莫來(lái)石噴涂料快速修復(fù)的經(jīng)驗(yàn)，此次快速處理從停窯到點(diǎn)火僅用16h就完成了對(duì)燃燒器外筒及耐火材料的修復(fù)，修復(fù)后運(yùn)行狀態(tài)基本恢復(fù)至損壞前的水平。
1 燃燒器修復(fù)過(guò)程
1.1停 窯溫度控制及燃燒器冷卻
? ? 由于窯耐火材料使用壽命已接近更換周期，停窯降溫時(shí)要緩慢，避免溫度下降過(guò)快使耐火材料損壞。首先止料后，窯內(nèi)料不要卸空，利用熟料的蓄熱維持窯溫度緩慢降低。其次停窯后關(guān)閉高溫風(fēng)機(jī)出口閥門(mén)，維持預(yù)熱器系統(tǒng)溫度。一次風(fēng)機(jī)運(yùn)行8h對(duì)燃燒器進(jìn)行冷卻，然后停一次風(fēng)機(jī)，將燃燒器從窯內(nèi)退出進(jìn)行維修。
1.2 燃燒器外筒修復(fù)
? ? 首先將燃燒器燒穿部位周邊及出現(xiàn)裂紋的澆注料破除，然后用等離子切割機(jī)將燒蝕變形的鋼板割除。將備用的弧形板剪切為略大于割除鋼板的尺寸，為提高焊接強(qiáng)度，將耐熱鋼板上邊緣加工成鋸齒狀，增大焊接面積。外筒焊接結(jié)束后，開(kāi)啟一次風(fēng)機(jī)，檢查是否漏風(fēng)，并對(duì)漏風(fēng)點(diǎn)進(jìn)行焊接處理。然后焊接“V”字形錨固件，焊接完畢后逐一檢查錨固件焊接牢固程度，并在錨固件表面刷瀝青漆作防腐處理。
1.3噴涂料及其施工

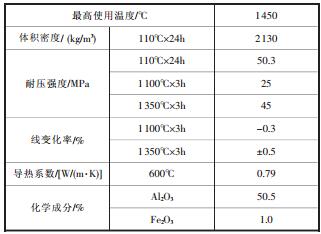

? ? 搶修所用噴涂料為JC-M46莫來(lái)石高強(qiáng)噴涂料，最高使用溫度1450℃，莫來(lái)石噴涂料理化指標(biāo)如下圖。通常應(yīng)用于窯頭罩、篦冷機(jī)和熱風(fēng)管道等部位。莫來(lái)石高強(qiáng)噴涂料以莫來(lái)石為骨料，剛玉粉及鋁酸鈣水泥為粉料，加上適量的添加料配制而成，由于環(huán)境溫度較低，采用高溫復(fù)合黏結(jié)劑硅溶膠替代水。硅溶膠是粒徑從幾納米到數(shù)十納米的多聚硅酸分散體系，溶膠粒子內(nèi)部結(jié)構(gòu)為硅氧烷（－Si－O－Si－）網(wǎng)絡(luò)，表面層由許多硅烷醇基（－SiOH）和羥基（－OH）所覆蓋。硅溶膠能夠吸附在Al2O3顆粒表面，形成牢固的硅膠薄膜，從而增強(qiáng)噴涂料的黏結(jié)、固化能力。另一方面，在升溫干燥過(guò)程中，硅溶膠粒子以化學(xué)鍵（Si－O－Si）相結(jié)合，形成穩(wěn)定的空間網(wǎng)絡(luò)結(jié)構(gòu)，將Al2O3顆粒牢固結(jié)合在一起，提高噴涂料早期強(qiáng)度，避免點(diǎn)火升溫時(shí)噴涂料脫落。由于耐火材料脫落部位位于燃燒器的正下方，該部位不僅要承受較高的溫度，還要承受二次風(fēng)的沖刷，因此將黏結(jié)劑的用量由10%減少為7%，減少黏結(jié)劑在高溫狀態(tài)下蒸發(fā)后形成的氣孔，提高噴涂料的密實(shí)度，以提高其高溫強(qiáng)度。
? ? 噴涂料施工采用專(zhuān)用的噴涂機(jī)，先將噴涂料倒入噴涂機(jī)的料斗內(nèi)，由攪拌螺旋裝置喂入料斗下部的料倉(cāng)，在料倉(cāng)內(nèi)噴涂料被壓縮空氣經(jīng)輸料管送至噴槍。高溫復(fù)合黏結(jié)劑預(yù)先加熱至30℃，然后經(jīng)增壓泵將壓力提高至0.5MPa，通過(guò)輸液管送至噴槍?zhuān)瑖娡苛吓c黏結(jié)劑在噴槍內(nèi)部混合均勻，然后噴射至施工面上。
2 修復(fù)效果
? ? 噴涂料施工完畢后，立即送入窯內(nèi)并點(diǎn)火升溫。從停窯到點(diǎn)火，16h就完成了燃燒器外筒及耐火材料的維修。再次投產(chǎn)后，各項(xiàng)生產(chǎn)參數(shù)達(dá)到了燃燒器損壞前水平，窯運(yùn)行正常。
? ? 磨損原因應(yīng)該為莫來(lái)石噴涂料與剛玉莫來(lái)石澆注料相比，最高使用溫度（3h恒溫線變化不超過(guò)1%的試驗(yàn)溫度）、耐壓強(qiáng)度及體積密度均較低，長(zhǎng)期在高溫條件下受二次風(fēng)沖刷，抗磨性不如剛玉莫來(lái)石澆注料，考慮到無(wú)法使用至下次檢修，因此利用大修機(jī)會(huì)將該部位噴涂料更換為傳統(tǒng)的剛玉莫來(lái)石澆注料，莫來(lái)石噴涂料只作燃燒器緊急修復(fù)使用。
