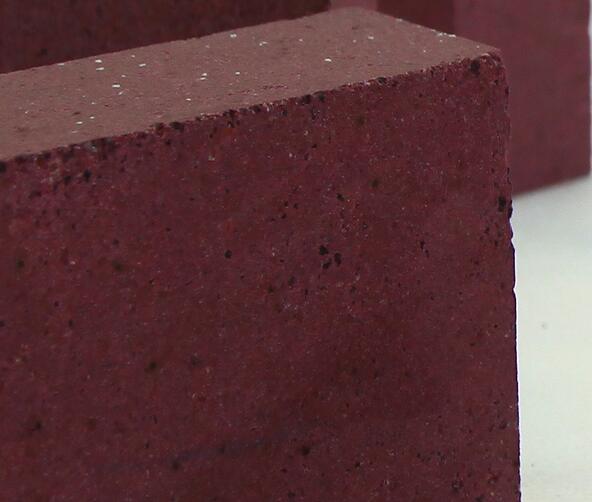

出鋼槽平臺磚主要礦物組成為α-Al2O3-Cr2O3固溶體。次要礦物組成為少量復(fù)合尖晶石(或不含復(fù)合尖晶石)、氧化鉻含量為1%～30%的耐火磚。有熔鑄鉻剛玉磚和燒結(jié)鉻剛玉磚兩種。一般情況下鉻剛玉磚就是指燒結(jié)鉻剛玉磚。目前，出鋼槽平臺磚的應(yīng)用有了更廣泛的應(yīng)用，一種是以金屬鉻渣為主要原料制作而成的鉻剛玉磚，該制品廣泛應(yīng)用于鋅冶煉電爐、揮發(fā)窯上，鉻剛玉磚有著優(yōu)良的熱振穩(wěn)定性和高溫蠕變的性能，同時符合國家循環(huán)經(jīng)濟的要求。鄭州友生耐火材料有限公司生產(chǎn)的鉻剛玉磚制品是以剛玉和電熔氧化鉻為主要原料，配以微粉等添加劑，經(jīng)過混煉、成型、干燥，在梭式窯內(nèi)高溫?zé)贫?。產(chǎn)品具有耐磨、耐熱沖擊、耐酸堿侵蝕等特性。高鉻磚(Cr2O3≥90%)主要用于煤化工、化工工業(yè)窯爐、無堿玻璃纖維窯爐、垃圾焚燒爐等窯爐的關(guān)鍵部位；鉻剛玉磚主要用于炭黑爐、銅冶煉爐的內(nèi)襯、玻璃窯爐的熔池、軋鋼加熱爐的滑道、出鋼平臺。制品的外型尺寸、理化指標、使用壽命均已達到或超過國內(nèi)外同類產(chǎn)品的水平。出鋼槽平臺磚技術(shù)參數(shù)：項?目高氧化鉻磚中等氧化鉻磚鉻剛玉磚鉻剛玉磚鉻剛玉磚Cr2O3?%≥93≥86≥60≥30≥12Al2O3?%——≤38≤68≤80Fe2O3?%——≤0.2≤0.2≤0.5顯氣孔率?%≤17≤17≤14≤16≤18體積密度?g/cm3≥4.3≥4.2≥3.63≥3.53≥3.3常溫耐壓強度?MPa≥100≥100≥130≥130≥120荷重軟化開始溫度℃≥1680≥1670≥1700≥1700≥1700(0.2MPa,0.6%)重?zé)€變化率?%±0.2±0.2±0.2±0.2±0.2
