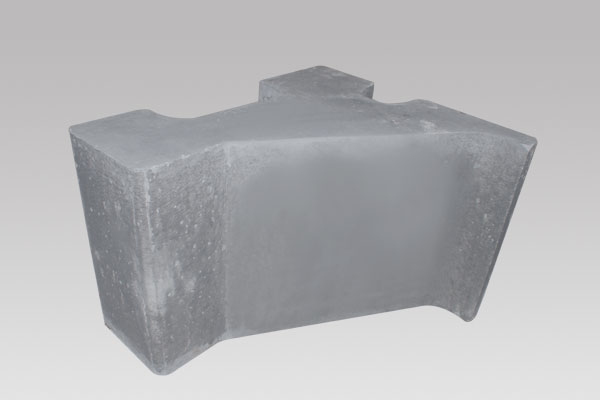

? ? ? 一、模具的制作
根據(jù)耐火預(yù)制件的尺寸要求，在要求誤差范圍內(nèi)嚴(yán)格按照尺寸制模。在制作模具方面有幾點(diǎn)值得注意的問(wèn)題：
1、根據(jù)現(xiàn)場(chǎng)使用的要求，能做成負(fù)公差的盡量做成負(fù)公差，以便于施工安裝。
2、根據(jù)耐火預(yù)制件大小確定模具四周是否加固，以防大體積預(yù)制件在制作過(guò)程中因澆注料的振動(dòng)而撐裂模具。
3、模具表面使用三聚氫胺板，內(nèi)部各面或是異型拐角都是預(yù)制件的成型面，要保證其平整、光滑，使得預(yù)制件外觀美觀。
耐火預(yù)制件的澆注成型
耐火預(yù)制件澆注成型須注意以下幾點(diǎn)：
1、在保證澆注料流動(dòng)性好的前提下盡量少加水，尤其是工期緊且是冬季施工時(shí)。
2、一定要保證在預(yù)計(jì)時(shí)間內(nèi)硬化，必要時(shí)可加入適量的固化劑。
3、預(yù)制件的養(yǎng)護(hù)，尤其是在冬季要保證養(yǎng)護(hù)溫度，一般澆注料的養(yǎng)護(hù)溫度都是室溫，若是溫度過(guò)低，就必須采用保溫措施。
4、一定要在預(yù)制件有足夠的強(qiáng)度后方可脫模，避免變形或撞裂。
耐火預(yù)制件的烘烤定型
1、一般的預(yù)制件在 400℃以下烘烤不存在問(wèn)題，但要在 600℃左右烘烤，而且時(shí)間緊迫時(shí)，就必須采取措施：
要根據(jù)澆注料材質(zhì)、環(huán)境溫度、預(yù)制件中配筋的部位和數(shù)量以及工期要求的時(shí)間等多方面考慮，嚴(yán)格設(shè)計(jì)烘爐曲線。
2、在澆注料中加入適當(dāng)?shù)姆辣瑒驗(yàn)闈沧⒊尚偷念A(yù)制件在 500℃烘烤是比較危險(xiǎn)的，在～350℃要有足夠的保溫時(shí)間。
?
