熱風爐管道耐火材料內襯在使用過程中特別是在一代爐役的中后期，會產生不同程度的破損，時常發生渣化、變形、破裂、掉磚、甚至垮塌等現象，造成熱風管網產生竄風漏氣、局部過熱、發紅變形等危險隱患，甚至發生燒穿爆裂等惡性事故。針對上述問題，介紹了利用高爐短休風時間，對熱風爐管道耐火材料內襯進行熱態下維護與修復，延長管道內耐火材料的使用壽命。
關鍵詞：熱風爐管道；熱態修復；內襯破損
? ? 熱風爐管網系統包含熱風主管、高爐圍管、送風短管、豎管、波紋管等傳送熱風的管道系統。冶煉工藝要求熱風爐提供越來越高的風溫，造成熱風爐管網系統耐火材料內襯損毀逐漸加劇。在生產過程中，常常因?yàn)楣芫W(wǎng)工作襯磚漏氣、垮塌等原因?qū)е聽t殼發紅、吹裂甚至發生爆炸，使高爐不得不頻繁休風，影響了高爐生產，甚至造成了重大的安全事故。
采用不定形耐火材料使用灌漿、澆注等方式利用高爐短休風時間，熱態下在線對管網內襯進行維護性恢復是目前采用較多的方法。
1 熱風管網系統內襯易損部位分析
1.1 送風短管及三岔口內襯破損
? ? 熱風短管及三岔口采用了組合磚結構或者采用高強澆注料現場澆注而成。此處工作條件相當惡劣，熱風通過熱風短管時，短管外殼和內襯迅速膨脹，而換爐后，溫度下降，各部位收縮，易造成熱風短管內耐火磚損害，并且熱風短管內襯與熱風爐大墻或者熱風主管連接部位砌筑時易形成錯牙甚至留有三角形空洞，導致漏熱風。熱風爐此部位普遍存在溫度偏高現象，嚴重情況下爐殼發紅甚至爐殼被吹開。
1.2 波紋管內襯破損
? ? 熱風爐在使用過程中溫度變化幅度大、頻率高，由于熱應力作用使得管道與管道、管道與設備之間的中心發生位移、錯位、造成該部位拉裂、燒壞。為了避免熱應力作用，在熱風爐與熱風閥之間、熱風閥與熱風總管之間、熱風總管與熱風圍管之間都使用了波紋補償器。但是在波紋管使用過程中由于伸縮節的伸縮而引起內部耐火磚的擠壓、松動，造成磚體破損，且長期在高風溫、高風壓工作條件下，促使裂縫進一步擴大甚至掉磚，導致局部過熱發紅。
1.3 各類預留孔口內襯破損
? ? 熱風爐管網在砌筑過程中，為了操作預留了很多孔口，比如工作人孔、觀察孔、測溫孔等等，此類孔口在管網系統中往往工作條件也較惡劣，是熱風爐砌體中的薄弱環節。在此類孔口砌筑過程中為了提高其整體性、穩定性，主要采用異型磚或者采用不定形耐火材料現場整體砌筑，但在使用過程中，仍然是易損部位。
1.4 熱風爐管道內襯破損
? ? 無論是主管道內襯還是圍管內襯，通常采用環砌，要求耐火材料內襯磚要有好的熱震穩定性和好的高溫蠕變性能，在工作過程中除了熱風沖刷外，溫度變化幅度也較大，熱應力也大。破損原因也較多，除了磚襯本身質量影響以外，施工質量和砌磚用泥漿質量對其影響也較大。管道工作磚襯容易產生下陷或者塌陷。
2 熱風管網內襯破損情況判斷

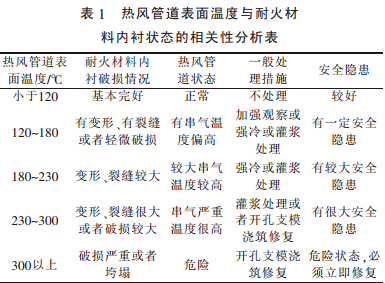

? ? 熱風爐使用過程中，管道內溫度較高，很難對管道內工作襯磚進行直觀的觀察，只能對爐殼表面進行測溫來判斷管道內襯的破損情況。根據長期的經驗，熱風管道耐火材料內襯的狀態與表面溫度存在一定的相關性，可以根據爐殼表面溫度初步判斷管道內襯破損情況，見表1。
3 修復性處理方法
3.1 溫度超標區域熱態修復一般情況處理流程

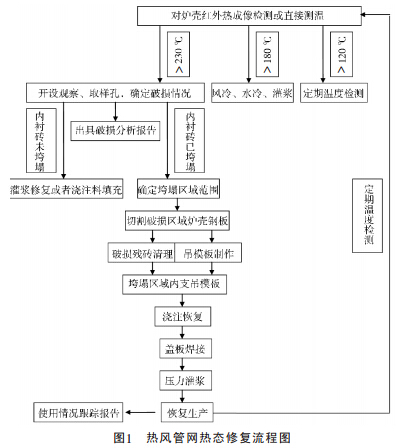

? ? 熱風管網熱態修復流程見圖1。
3.2 熱風管網溫度超標區域處理方法
? ? 工作襯磚縫隙較小，爐內保溫材料失效導致爐殼溫度超標可以直接進行灌漿處理，阻塞漏氣通道。
工作襯磚縫縫隙較大，但工作襯磚完好的區域，可直接灌漿恢復亦可挖補處理，用澆注料先填充縫隙，再用隔熱灌漿料進行灌漿。
對于塌磚區域，根據塌磚區域面積，將爐殼打開，支吊模用澆注料澆注代替工作磚襯。
3.3 建議修復用不定形耐火材料
3.3.1 灌漿料的特點與性能
? ? 灌漿料主要采用壓力灌漿的施工方式實施，主要填充內襯的保溫層，故材料要具有隔熱性能好、導熱系數低、強度高、流動性能好、一次性壓入輻射面積大、固化時間較短等優點。

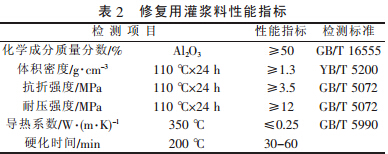

建議用灌漿料，其性能指標見表2。
3.3.2 澆注料的特點與性能
? ? 澆注料主要用于在管道破損部位代替耐火材料磚做為工作襯使用，故所使用的材料要求具有耐熱風沖刷、中高溫強度高、熱震穩定性好、收縮小、免烘烤等特點。

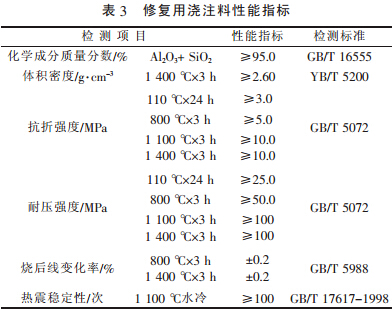

建議熱風爐修復用澆注料，性能指標見表3。
4 結語
? ? 目前，隨著高爐冶煉強度的增加，熱風爐風溫逐漸增加，熱風管網破損情況加劇，熱態下在線修復只是利用高爐休風時間進行，不需要涼爐，的高爐正常檢修時間內就能完成施工，不影響高爐的生產計劃，既有利于高爐順行生產又有利于熱風爐管網長壽使用。公司采用上述修復方法與材料對國內大中小型各類多座高爐熱風爐管網系統進行了維護性修復，均取得了理想的效果。
