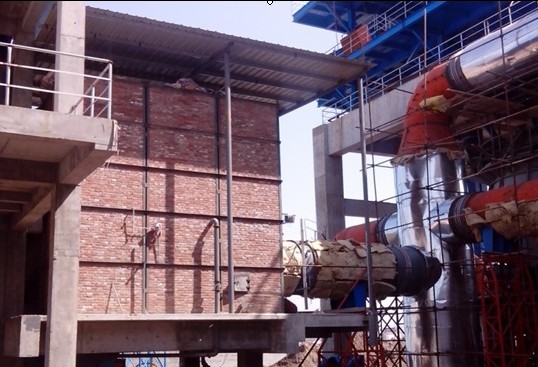

? ? 沸騰爐分為采用固定爐排的全沸騰爐和采用鏈條爐排的半沸騰爐。目前國內采用的是全沸騰爐，半沸騰爐已不再生產。因此，本節以全沸騰爐用耐火磚/耐火材料為重點來介紹。
沸騰爐主要由給煤裝置、布風裝置、埋管受熱面、灰渣溢流口及爐膛幾部分組成。破碎到8~10mm以下的煤粒由給煤機從進料口送入爐內沸騰段，在由高壓風機通過布風裝置供給的空氣的吹托下，煤層處于浮動狀態，上下翻滾著火燃燒，燃盡的灰渣從溢灰口排出爐體。
在沸騰爐內上下翻騰的料層中，熾熱的灰渣占90%~95%，新進入的煤粒占5%~10%，因此新煤著火條件好，能燃燒各種劣質燃料。料層高度為300~500mm，運行時的膨脹高度為靜止料層高度的2~2.5倍，其總阻力為7~8KPa。為了防止由于爐溫過高而導致料層結渣，從而破壞沸騰爐工作，燃屬于低溫燃燒。但由于煤粒與空氣間混合十分均勻，且煤粒煤層的溫度一般為不斷地上下循環翻騰，增加了煤粒在爐內停留的時間，強化了燃燒與傳熱過程，其容積熱負荷可達1.7~2.1MW/m3，大約是煤粉爐的10倍。
布風裝置是沸騰爐的重要部分，它由風道、風室和布風板組成。
風室是進風管和布風板之間的空氣均衡容器。目前采用較多的是結構簡單且使用效果最好的等壓風室。室內靜壓一致，整個風室配風均勻。
布風板是用來均勻布風，擾動料層及停爐時用作爐排的裝置。常用的有密孔板和風帽式兩種。密孔板由一般鋼板（或鑄鐵板）鉆孔制成。其結構簡單，通風阻力小，但在停爐時易漏煤。風帽式布風板是在鉆孔的布風板上，安裝有側面開孔的蘑菇頭形鑄鐵風帽，這雖然可以防止漏煤，但通風阻力增大而加大了電耗。
爐膛是由沸騰段、過渡段和懸浮段組成。沸騰段又分為垂直段和基本段。垂直沸騰爐爐膛簡圖圖段的作用是保證布風板的一定高度范圍內有足夠的氣流速度，使較大顆粒在底部能良好地沸騰，防止顆粒分層，減少“冷灰層”的形成。此段高度一般為500~900mm?；径蔚淖饔檬侵鸩綔p小氣流速度，從而降低飛灰?guī)ё吡壳掖龠M(jìn)顆粒的循環沸騰。爐體擴展角β是從防止轉角處滯流來考慮的。一般以44°為宜。在沸騰段內布置有立式或臥式埋管受熱面，它的吸熱量占鍋爐總吸熱量的40%~60%。
沸騰段總高度決定于燃料種類和料層厚度，一般自風帽小孔中心到溢流出渣口為1.2~1.6m。
懸浮段的作用是使被氣流夾帶的燃料顆粒因減速而落回沸騰段，同時延長細煤屑在爐內的停留時間，以便充分燃盡。懸浮段的煙氣流速一般為1.0m/s，懸浮段高度一般是左右2.5~3m。煙溫在800℃左右。
沸騰爐由于耗電高，飛灰多，鍋爐效率低及埋管受熱面磨損嚴重等缺點，使沸騰爐的應用受到一定的限制。
由于沸騰爐拱頂工作溫度高達900~1000℃，具有復雜的應力變化。因此，要求球拱具有較高的高溫強度。
? ? 粘土耐火磚為弱酸性耐火材料，其主要特點是在高溫下能抵抗酸性渣的腐蝕，熱穩定性好，能夠保證沸騰爐在正常的工作溫度條件下使用，而且耐火磚價格低廉，經濟實用一因而，一般對于小型沸騰爐拱頂，可采用粘土耐火磚。大型沸騰爐建議采用高鋁磚。只要材料完全符合標準要求，其抗壓強度是足夠滿足要求的。
? ? 高鋁磚是含Al2O3大于48%的硅酸鋁質耐火磚。其耐火度、常溫和高溫機械性能以及荷重軟化溫度比耐火粘土耐火磚高，抗渣性能也較好. 因此，在設計大中型沸騰爐拱頂，要求材料有較高的抗壓強度時，我們選用高鋁磚，并用高強度磷酸鹽泥漿或PA-80耐高溫膠泥砌筑。
從目前已投產的裝里來肴，采用上述材質的 拱頂，只要材質的性能指標達到標準及圖紙要求， 未發生過任何問題」
? ? 沸騰爐用耐火磚/耐火材料使用壽命較短的原因有以下幾點：
? ? 一方面，沸騰爐用耐火磚/耐火材料耐火度不高，一般低于1350℃。沸騰爐的正常燃燒溫度雖然僅為900～1100℃，但在異常情況下的溫度最高可達1400℃以上，而這種異常情況由于受上述結構的制約又不可避免。因此，粘土磚容易在超限溫度下發生軟化產生收縮或膨脹變形而導致爐體破損；另一方面，燃料中產生的堿性氧化物可使硅酸鋁質材料在高溫下與灰渣反應生成低熔點物質，增加了對磚體的粘附性，加劇了結渣的形成和對墻體的化學侵蝕，使其強度、耐沖擊力降低而致使用壽命縮短。
? ? 二、爐體結構存在的不足。沸騰爐的爐墻結構多為內、外二層，內層堆砌厚度一般為380～640mm，在兩層之間留有夾層裝填保溫材料以求保溫。爐頂為磚結構成90℃直角，內、外層只有部分磚體嚙合，拱頂?shù)膽?yīng)力全部集中于拱角部位。由于檔火墻較為單薄，這就使得墻體載荷過于集中，熱膨脹也不均勻。從結構力學和熱力學兩方面都極易產生拱基移位、墻體開裂甚至掉磚、塌損等現象。這種現象當爐頂直角部位形成渦流，墻體局部溫度驟增而產生結渣，或者煅燒溫度超過墻體承受能力時，其破壞作用更為明顯，只能停爐檢修，這也是影響沸騰爐使用壽命的根本原因。
? ? 三、沸騰爐用耐火磚/耐火材料砌筑方法不當。由于沸騰爐的爐體為多邊、多角，側墻呈大斜面幾何形狀，故支承點較多，支承面比較復雜。因此要求砌筑方法得當。沸騰爐砌筑時必須保證：①兩墻之間的夾層應充填密實，且具有保溫和支承斜墻的雙重作用；②磚體的砌筑灰縫應＜1～2mm，以防止耐火泥受熱收縮產生的張力破壞；③應有足夠的烘爐期和烘爐效果。但是在實際的砌筑過程中許多廠家并未能做到這幾點，在砌筑時往往帶有隨意性，難以從力學上滿足多邊、多角、大斜面的結構特點，這也是加速爐體損壞的另一原因。
? ? 四、結渣處理不當。沸騰爐在燃燒過程中產生結渣的現象不可避免，但處理結渣的方法不當，也是導致爐體壽命縮短的原因之一。一些操作人員通常都使用長鐵釬、鐵鉤等工具來搗散、清除渣塊，這樣不可避免的會對耐火磚表層造成損傷。
? ? 五、下料管更換頻繁。當烘干設備的下料管頻繁進行更換時會對爐體的拱頂多有損壞。許多廠家目前使用普通鑄鐵管或一般鋼板焊接的下料管，所能承受的溫度都＜800℃，在900~1100℃的正常工作溫度下僅能維持2～4個月便不得不更換，頻繁更換必然對拱頂造成破壞。
