?

硅質(zhì)隔熱耐火磚為SiO2含量90%以上,體積密度小于1.2的隔熱硅質(zhì)耐火制品，硅質(zhì)隔熱耐火磚一般采用結(jié)晶石英巖或硅砂為原料,配料中加人易燃物質(zhì)，如焦炭、無煙煤、鋸末、炭化稻殼或以氣體發(fā)泡法形成多孔結(jié)構(gòu)。它與普通硅磚的生產(chǎn)工藝相似,配料中加入一些礦化劑（CaO，F(xiàn)e2O3)以促進(jìn)石英的轉(zhuǎn)化,用紙漿廢液作結(jié)合劑使磚坯具有一定的強(qiáng)度。在用焦炭或無煙煤作可燃添加物時，由于灰分會帶進(jìn)Fe2O3和Al2O3，配料中則不需另外添加鐵鱗。硅質(zhì)隔熱耐火磚燒成時，在1200℃以前應(yīng)維持強(qiáng)氧化火焰，使加入物完全燒盡。

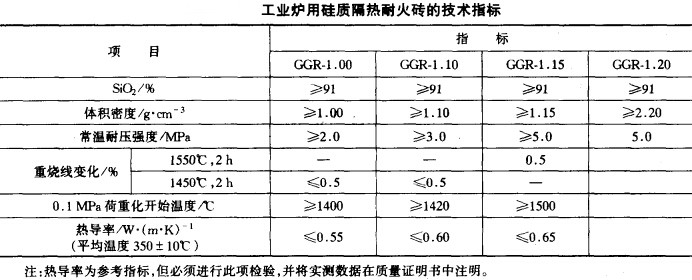

? ? 硅質(zhì)隔熱耐火磚的礦物組成為：鱗石英78%~86%，方石英13%~15%，石英4%~7%。一般硅質(zhì)隔熱耐火磚的體積密度為0.9~1.1g/cm3，耐壓強(qiáng)度為2.0~5.9MPa，熱導(dǎo)率為0.35~0.42W/(m?K)。硅質(zhì)隔熱耐火磚具有優(yōu)良的耐火性能,荷重軟化溫度接近致密硅磚達(dá)1620℃以上，僅有小量的殘余膨脹，并且其熱穩(wěn)定性能較致密硅磚好。因此，硅質(zhì)隔熱耐火磚可在不與熔渣接觸的高溫條件下(1500~1550℃）長期使用，但特別適用于大型高爐的高溫?zé)犸L(fēng)爐硅磚內(nèi)襯的隔熱材料以及玻璃窯硅磚砌體的隔熱。我國生產(chǎn)的硅質(zhì)隔熱耐火磚分一、二兩級:一級品可用于軋鋼加熱爐爐頂及硅酸鹽工業(yè)窯爐爐頂?shù)炔课?，可直接與火焰接觸;二級品用于一般工業(yè)窯爐的隔熱。下圖為列出了我國工業(yè)爐用硅質(zhì)隔熱耐火磚的技術(shù)指標(biāo)（YB/T 386—1994）。
