一、鋁礬土簡介：
鋁礬土（aluminous soil；bauxite）又稱礬土或鋁土礦，主要成分是氧化鋁，系含有雜質(zhì)的水合氧化鋁，是一種土狀礦物。白色或灰白色，因含鐵而呈褐黃或淺紅色。密度3.9～4g/cm3，硬度1～3，不透明，質(zhì)脆。極難熔化。不溶于水，能溶于硫酸、氫氧化鈉溶液。主要用于煉鋁，制耐火磚、澆注料等。
耐火材料行業(yè)所稱的鋁礬土通常是指煅燒后Al2O3≥48%、而含Fe2O3較低的鋁土礦，高鋁礬土熟料是經(jīng)過煅燒的鋁礬土礦。熟料為灰白淺黃及深灰色，它主要用于高鋁耐火磚，也可用來制作電熔棕剛玉。
二、鋁礬土劃分級別的標(biāo)準(zhǔn)：
高鋁礬土熟料是按AL2O3含量及Fe2O3、TiO2、CaO+ Mg O、K2O+Na2O等雜質(zhì)含量和熟料體積密度與吸水等項(xiàng)指標(biāo)來分級的。
三、鋁礬土的種類、級別：
1、生礬土，即礬土原礦石(天然沉積巖類)。
2、熟礬土，將生礬土經(jīng)高溫煅燒后(1200～
鋁礬土煅燒后，其物化性能變化如下：
1、外觀由原來的灰、深灰、灰黃、灰白、紅黃等顏色，轉(zhuǎn)變?yōu)榘咨?、米黃色、棕紅色、藍(lán)色，而藍(lán)色隨著含鋁量增高而加深。原來的土狀光澤變?yōu)閯傆窆鉂苫蛴椭鉂桑袝r表面出現(xiàn)輕微的熔化石或裂縫；
2、氧化鋁含量增加11～13%,其他雜質(zhì)增加量微；、體積縮小23%左右；、燒失量為14.5%左右；、由一水型鋁石或一水鋁—高嶺石型，轉(zhuǎn)變?yōu)槿嗽靹傆?、莫來石及少量玻璃相?/span>
3、硬度由原來的1～3增加到8以上；
4、體積密度由原來的
5、結(jié)晶水、結(jié)構(gòu)水、附著水全部溢出；
6、結(jié)構(gòu)上由疏、松、軟變?yōu)橹旅軋杂玻?/span>
7、吸水性降低；抗渣性、抗堿性增強(qiáng)；強(qiáng)度增加；滲透性減少；氣化率減少；易揮發(fā)成分、易燃燒成分、土氣味完全消失；耐火度達(dá)到
熟礬土按煅燒窯爐不同分為：
①豎爐熟礬土(SHAFT KILN BAUXITE)；②轉(zhuǎn)爐熟礬土(ROTARY KILN BAUXITE)；③倒焰窯礬土(ROUND KILN BAUXITE)。
熟礬土按不同用途分為：
①耐火級礬土；②研磨級礬土；③電焊級礬土。
四、鋁礬土檢驗(yàn)指標(biāo)：
高鋁礬土(含Al2O385%以上)要求檢驗(yàn)項(xiàng)目：
1、Al2O3：耐火級85～87%以上，研磨級86%以上，電焊級87%以上；SiO2：耐火級6～7%以下，研磨級5～6%以下；Fe2O3：耐火級1.6～2%以下，耐磨級2%以下；TiO2:耐火級3.5～4%以下，研磨級4～4.5%以下；K2O+Na2O+CaO+MgO：耐火級0.5～1%以下，研磨級0.5～1%以下。電焊級礬土有的還要求檢驗(yàn)磷、硫、錳等項(xiàng)目。
2、體積密度)：耐火級3.10～
3、燒失量)：均為0.3%以下。
4、粒度：按買方要求制定，一般有自然塊、
5、水份：一般0.5～1.5%之間，超過扣重或其它條款。
一般礬土(含Al2O380%以上)要求檢驗(yàn)項(xiàng)目：
耐火級：不小于Al2O3:80%；Fe2O3:不大于2%；B.D:不小于2.8g/cm3；粒度及水份按買方要求制定。
另外，還有將合同中粒度簽定為細(xì)粉的，一般要求在100～200目之間，通過率85～90%以上。
鐵礬土要求檢驗(yàn)項(xiàng)目：
Al2O3不小于80%；Fe2O3:4～10%；TiO2:不大于4%；SiO2:不大于7%，粒度：按買方要求制定。
生礬土要求檢驗(yàn)項(xiàng)目：
Al2O3 60～73%；Fe2O3:1.5%左右；TiO2:不大于4%；SiO2:不大于6%；燒失量:14～15%；K2O+Na2O+CaO+MgO=0.5～1%。

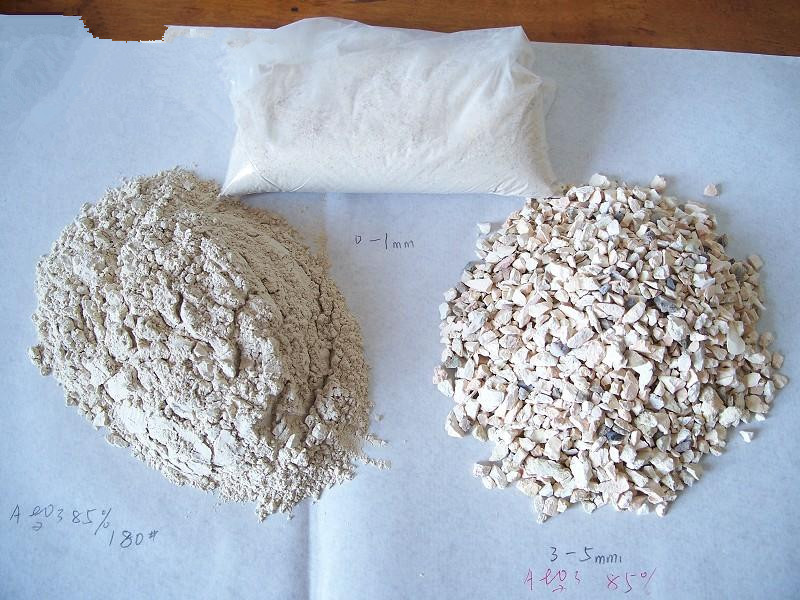

我公司為客戶提供優(yōu)質(zhì)的高鋁礬土骨料、細(xì)粉及其他耐火材料。咨詢電話：13849089686（魏）
河南耐火材料廠 http://www.zzhoudd.com
??
