本標準適用于工業爐窯等熱工設備通用耐火磚型號及規格、尺寸。

? ? 1 ?耐火磚型號及代號命名方法：

? ? 磚號中T表示通用磚的“通”字漢語拼音直”、“側”、“豎”、“寬”及“腳”字漢語拼音的第一個小寫字母。短橫線后為順序號。

? ? 代號中z、c、s、K及J分別表示直形磚；側楔形磚、豎楔形磚、寬楔形磚及拱腳磚的“直”、

“側”、“寬”及“腳”字的漢語拼音的第一個大寫字母。直形磚字母后為磚長a的百位及十位數字，接著為磚厚c的十位數字。楔形磚字母后為大小頭距離b的百位及十位數字，接著為大頭尺寸a及小頭尺寸a1的十位以上的數字。數字末的k表示錯縫寬磚“寬”字漢語拼音的第一個小寫字母。拱腳磚字母后為斜面長L的百位及十位數字，接著為傾斜角。的十位數字。

? ? 2 ?耐火磚的型號、形狀、名稱、代號、尺寸、規格及參數應符合下圖的規定。

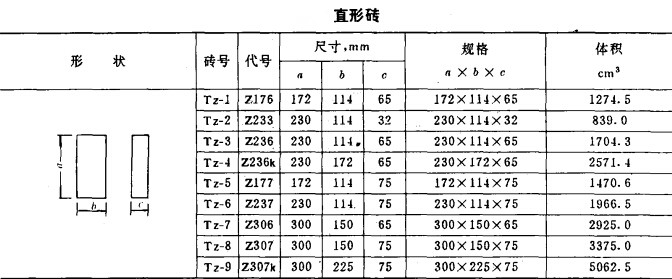

直型耐火磚

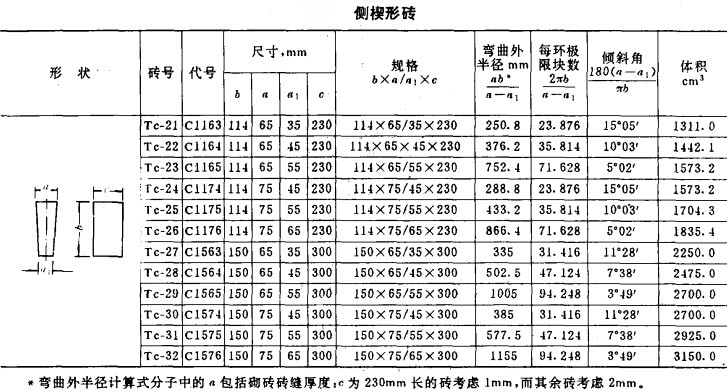

側楔形磚（刀口磚）

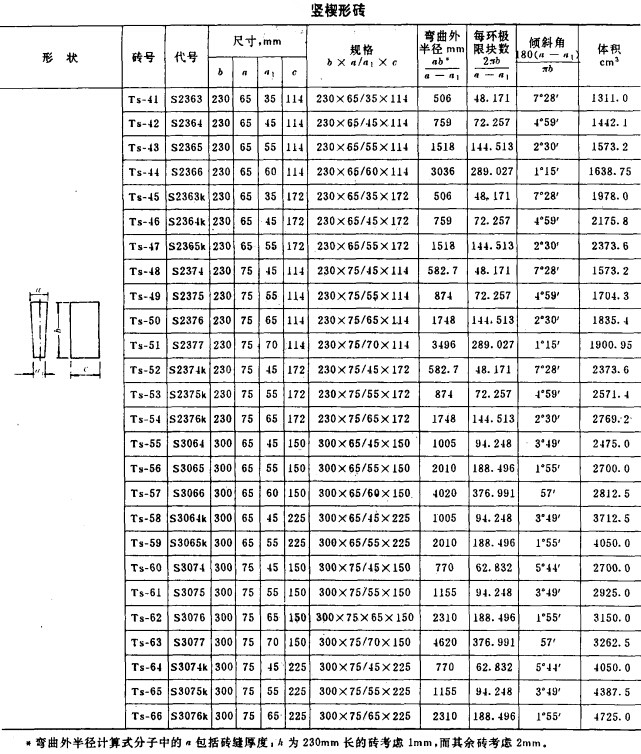

豎楔形磚（斧頭磚）

寬楔形磚

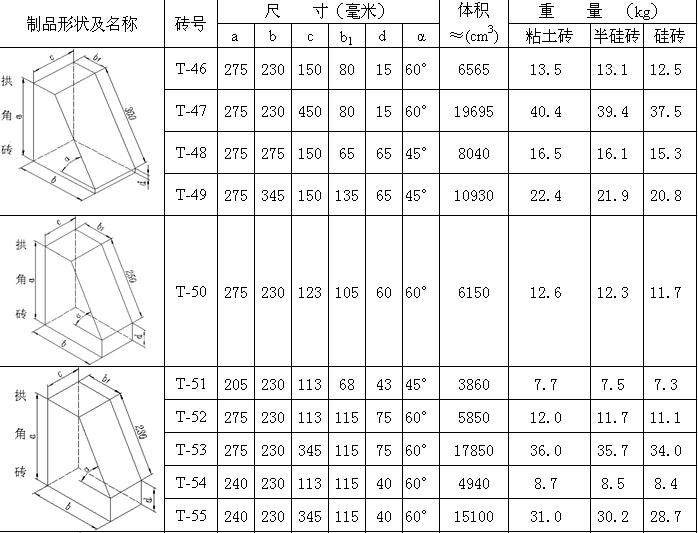

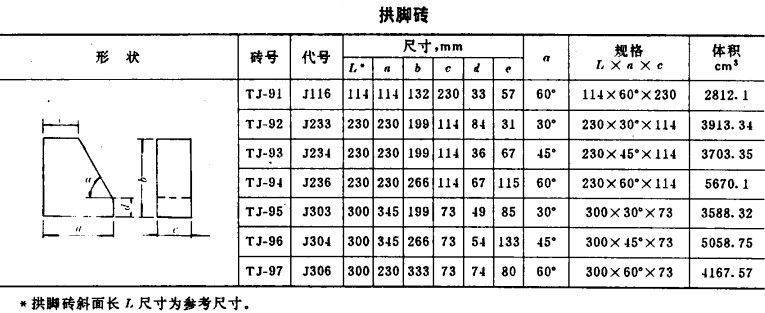

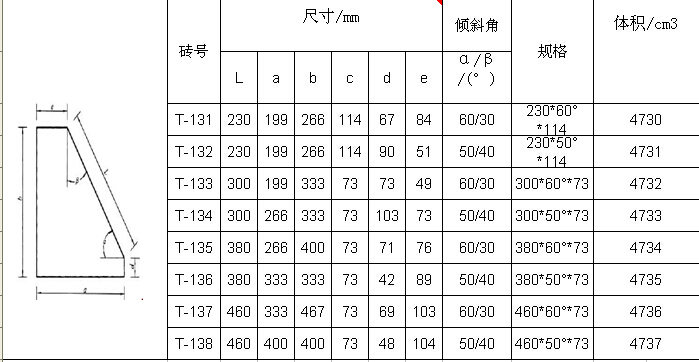

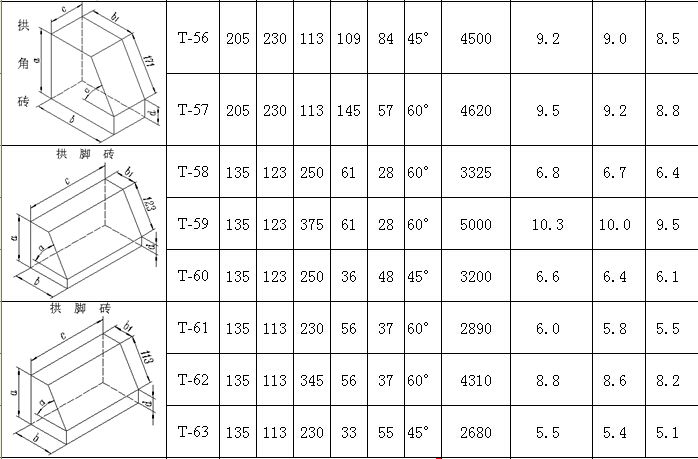

? ? 任何一個拱腳磚事實上包括一個直角三角形，即拱腳磚有兩個互為余角的傾斜角。例如，傾斜角Φ=520的拱腳磚的另一傾斜角為380，所以中心角1040的拱頂所采用的380拱腳可用520拱腳磚的另一傾斜角。厚度380及440mm的爐頂拱腳的兩余角有時這樣使用。這樣，拱腳的標準傾斜角包括300．380，450，520及600。拱腳磚的斜面長度L應等于所配用楔形的大小頭距離b，一般采用114，230，300，380及440mm。

? ? 拱腳磚的厚度c應等于所配用楔形磚的有效尺寸c，用于側楔形磚的拱腳磚的厚度C=230mm；用于230mm，豎楔形磚的拱腳磚的厚度c取114mm.為減輕重量，斜而長300，380及400mm的拱腳磚的厚度減半，即75mm。但砌階梯狀斜頂時，經常發現兩塊拱腳磚并排砌在一起，厚度超過拱頂磚環的寬度150mm，由于多一條磚縫，加之拱腳磚尺寸的正偏差及面積的扭曲，其厚度有竟達160mm。這給砌斜頂帶來相當大的困難。為消除這一缺點，在修訂耐火磚尺寸標準時已將拱腳磚的厚度改為73mm。拱腳磚的兩直角邊尺寸，可根據傾斜角計算出來。但為便于制耐火磚，保管及保證良好使用。拱腳磚型號和尺寸如下圖。
