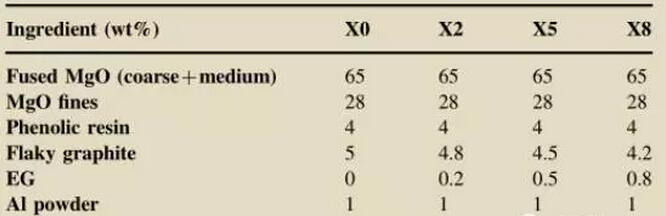

鎂碳磚因其抗渣性、熱震穩(wěn)定性好，使得鎂碳磚廣泛應(yīng)用于鋼包、電爐、堿性氧化爐、滑動水口、轉(zhuǎn)爐和連鑄設(shè)備等部位，鎂碳磚的良好性能是因?yàn)榧尤肓耸?，其對鋼渣低潤濕性及良好的?dǎo)熱性能彌補(bǔ)了鎂質(zhì)材料的不足，然而石墨容易被氧化，提高鎂碳磚的性能的關(guān)鍵就是減少石墨的氧化，除了加入抗氧化劑（如Al, Si, Mg, B4C）之外對石墨的種類也進(jìn)行了研究，本文在原來鎂碳磚的組成上，把5%石墨的含量分別更換為含有0.2%，0.5%,0.8%的膨脹石墨，繼而來研究添加膨脹石墨之后的鎂碳磚的性能。原料組成如下表：
經(jīng)過實(shí)驗(yàn)表明，相比未加入膨脹石墨的鎂碳磚，加入0.8%的膨脹石墨鎂碳磚，體積密度、常溫抗壓、抗熱震性能和抗氧化性能明顯的有所提高，顯氣孔率有所降低，觀察其微觀結(jié)構(gòu)時(shí)發(fā)現(xiàn)有不定性的纖維生成，包括AlN,Al4C3,MgAl2O4,并且均勻的分布在內(nèi)部結(jié)構(gòu)中，這些纖維的生成有助于鎂碳磚抗氧化性能的提高，未加入膨脹石墨的鎂碳磚內(nèi)生成的較少，并且分布不均勻。加入膨脹石墨的鎂碳磚，內(nèi)部氣孔率遠(yuǎn)比未加入的低的多，并且氣孔也比較小。
