環形加熱爐是冶金行業的典型爐型之一，主要配套精鍛機完成鍛造前的加熱或熱處理，具有產量大，熱效率高，自動化程度高等優點，是大規模生產，提高鋼材產量的主要途徑。

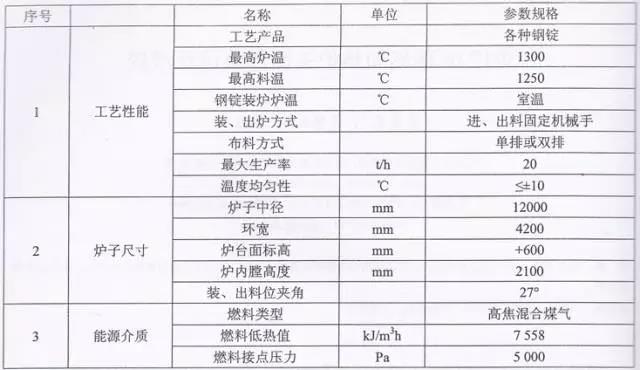

φ12 m環形加熱爐是為某某有限公司新建SM×650/52MN型液壓精鍛機工程的配套設備，主要加熱鋼種為：塑料冷熱模具鋼、軋輥鋼、軸承鋼、優碳合金鋼、不銹鋼、鎳基合金、鈦合金、高速工具鋼、高溫合金。其主要技術參數見表1。

近年來，隨著科學技術的發展，環形爐的結構形式也在不斷改進，本文將主要分析環形爐關鍵部分的設計。

2隔墻

隨著新技術、新材料的不斷發展，環形爐的隔墻形式亦越來越多，由于環形爐是一個大型復雜的非標準設備，完全一樣的爐型甚少，因此每次設計時，需要根據具體的爐型尺寸合理設計隔墻的結構。

2.1 ? 隔墻的一般形式

環形爐一般設置2-3道隔墻，用于區分加熱段與預熱段，防止?fàn)t氣直接流入煙道，減少高溫加熱段的輻射熱損失。隔墻的結構形式一般有以下2種形式：

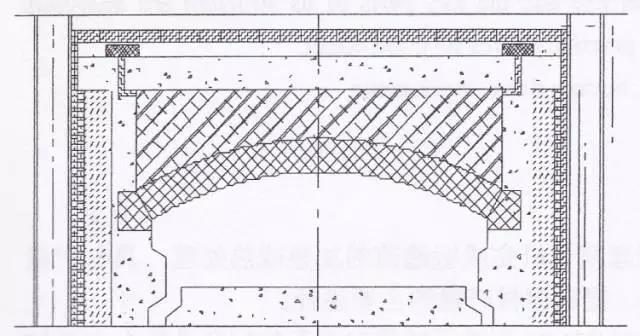

(1) 無水冷耐火磚砌隔墻(見圖1)：耐火磚砲成拱形結構，磚上鋪含鋯纖維。

(2) U型水冷管錨固隔墻(見圖2)：隔墻材料選取輕質高強耐火澆注料，錨固釘選用1Crl8Ni9Ti，通過冷卻水帶走的熱量，達到冷卻隔墻效果。

2.2選型分析

(1) 圖1所示的無水冷結構形式隔墻，避兔了水的使用，節約了能源，很受工廠的歡迎，然而本爐型，爐膛寬度4.2 m，如采用無水冷結構，弦為拱形，使隔墻分隔作用降低。顯然不適合;

(2) 圖2所示為U型管水冷隔墻，兩套進回水管，吊掛于爐頂鋼結構上，錨固釘焊接于U型管上，承托著整個隔墻的重量。這種形式可以最大限度的降低隔墻的高度，明顯分隔溫度段，應用廣泛，然而施工過于復雜。

(3) 針對圖二所示的隔墻結構，筆者設計了一種水冷管承托形式的隔墻，靠一根水冷管上下穿插于整個隔墻上，錨固釘焊接于水冷管壁，從而達到降低隔墻溫度，承托隔墻重量。

水冷管承托形式的隔墻具有結構簡單，可靠、不易損壞、 冷卻水接口簡單等優點，試運行一年多來，并無事故。

3 ?側墻錨固磚布置

在對側墻錨固磚的布置上，我們吸取了以往的設計經驗和現場施工過程中的問題，將傳統的矩形 布置方式(見圖4)改為梅花形布置方式。

圖5：梅花型布置

錨固力在結構面上產生的應力場比矩形布置時產生的應力場要均勻。這是因?yàn)椋涸O(shè)圖中A、B兩點為結構面上四錨固磚的中點，若要σA=σB，則需RA=RB，此時矩形布置的錨固磚中心距為√2RA，梅花布置的錨固磚中心距為2RB，2RB>√2RA，這說明A、B兩點獲得相同的正應力時，梅花型布置形式的錨固轉間距要比矩形布置的間距大，反之，當兩種形式的布置間距相等時，梅花型布置可以使錨固磚受力更加均勻，有利于錨固磚的長期穩定，側墻不易倒塌。

4 ?驅動方式

環形爐爐底的驅動方式常見的有以下幾種：

(1) 液壓油缸傳動：由液壓泵通過帶推頭的油缸撥動裝在爐底上均勻的銷釘，間歇驅動爐底旋轉(見圖)。特點是，機構緊湊，爐底轉角為銷間角的整數倍，布料間距不能任意調整，只能實現單向轉動。 在科技發達的今天，此種結構己很少采用。

(2) 液壓馬達-減速機驅動：液壓站的壓力油供給給液壓馬達，通過調節液壓油的流量達到無極調速的目的，結構形式見圖7，特點：結構緊湊，傳動平穩，壽命長，易正反轉轉動，調速范圍寬，爐底任意角度布料等特點。

(3) 電機-減速機驅動：由電機、減速機通過傳動軸上的鈍齒輪撥動爐底上均勻的銷子，驅動爐底旋轉，特點：動力源簡單、方便，爐底變頻啟動，易實現正反轉、任意角度布料等。

比較三種傳動方式，顯然，液壓缸的傳動除非特殊要求，否則不會采用。

我們主要對比于液壓馬達與電機的驅動：筆者認為，采用液壓馬達驅動方式，為了保證設備的可靠性，一般選擇進口液壓元件，價格昂貴，且調節流量用的比例閥，對液壓油的要求很高，在NAS7級以上，在新建廠房時，環境條件惡劣，短時間內液壓油的清潔度很難達到，嚴重影響工程進度;比較于電機減速機傳動，價格僅為液壓馬達傳動的1/3左右，且動力源簡單、可靠，是設計環形爐爐底 驅動方式的首選。

5.工件定位

環形爐的加熱鋼種多樣，需要一套準確的檢測裝置，使得機械手每次抓取料都為工件的中心，保證爐底布料的均勻性。

本文的方法是將機械手的抓料點固定，通過測量工件長度，進而控制電機的轉數最終達到將工件準確送到機械手的固定抓料點。

(1) 首先裝料輥道接收來自上料合架的工件， 電機工作，輸送工件至爐前(見圖9a)。

(2)工件前進到接近開關位置時，接近開關發 出信號，PLC發指令給旋轉編碼器，旋轉編碼器開 始計數。

(3)工件繼續向前，脫離接近開關時，旋轉編碼器計數給PLC，此時工件長度a，可通過旋轉編碼器測試的電機轉數轉化為輥道的轉數，進而求得工件長度。工件此時離抓料中心的距離b=L-0.5a，同理，可計算出對應于b長度的電機的轉數n，旋轉編碼器檢測到n后，發信號給PLC，電機停止轉動，工件中心準確的停到機械手的抓料點(通過變頻電機的慢啟慢停，定位更加準確)(見圖9c)。

通過現場生產來看，這種固定機械手的抓點，通過測量工件長度的方法，將工件定位，準確率高， 可靠性好，保證了爐底布料的均勻，極大的提高了環形爐的自動化程度。

6結語

某有限公司徑向鍛車間自投產近一年來，實踐證明：φ12m環形加熱爐各項參數滿足精鍛機鍛前的各種工藝需求，其關鍵部分的設計，結構合理、性能可靠、自動化程度高，提高了企業的生產能力， 贏得企業主好評。

?
