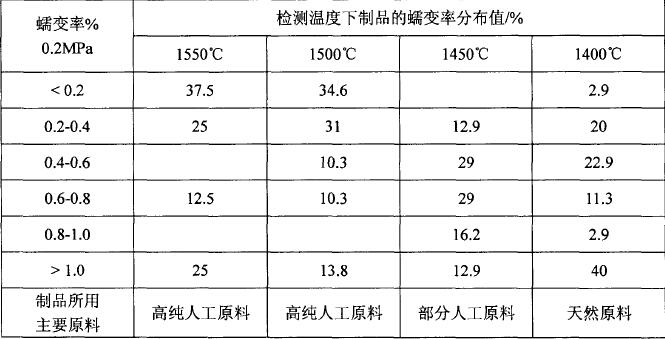

下圖是在1400℃、1450℃、1500℃和1550℃溫度下百余個(gè)高鋁磚的蠕變率檢測(cè)結(jié)果的分布情況,據(jù)此可以縱觀我國(guó)一系高鋁磚的質(zhì)量水平。從中可以看出：

　　1、以高純?nèi)斯ず铣稍夏獊?lái)石和剛玉等制備的耐火磚,其高溫(1500-1550℃)蠕變率均較低；

? ? 2、以多種原料含部分人工合成原料制備的耐火高鋁磚,其高溫(1450℃)蠕變率基本上也能達(dá)到要求；

? ? 3、采用廉價(jià)的天然原料制備的耐火磚,其高溫(1400℃)蠕變率能達(dá)到指標(biāo)要求的并不多,需要采取相應(yīng)的技術(shù)措施。

? ? 近年來(lái),在低蠕變高鋁磚的研制過(guò)程中,一般都加入一定量的石英顆粒。對(duì)石英顆粒的作用及效果有不同的看法,一般認(rèn)為加入石英的作用主要有兩個(gè)方面,即增加高溫液相的粘度和利用未平衡反應(yīng)產(chǎn)生的膨脹效應(yīng)和膨脹應(yīng)力效應(yīng)來(lái)提高抗負(fù)荷能力。在高鋁磚中加入石英顆粒,可提高液相中的SiO2含量,增加液相中的硅氧四面體的交聯(lián)程度,提高其粘度。同時(shí),由于基質(zhì)中存在部分Al2O3,在高溫下有較強(qiáng)的擴(kuò)散能力,Al3+擴(kuò)散到石英顆粒中去,形成了一個(gè)以方石英為核心的鋁硅酸鹽層。Al2O3和SiO2反應(yīng)生成莫來(lái)石,這個(gè)反應(yīng)產(chǎn)生適量膨脹可以提高其抗蠕變性。在方石英顆粒周?chē)嬖谥粋€(gè)由莫來(lái)石晶相和非晶相或微晶相構(gòu)成的薄層沿方石英顆粒中心至其邊緣,SiO2的含量逐漸減小。但莫來(lái)石化反應(yīng)還遠(yuǎn)未達(dá)到平衡隨著時(shí)間的延長(zhǎng),反應(yīng)層厚度不斷增加,反應(yīng)速度減慢,可以保證這種非平衡反應(yīng)持續(xù)很長(zhǎng)的時(shí)間。一般認(rèn)為,石英以中顆粒的形式加入為好,并要求有一定的粒度區(qū)間,如。石英加入量與剛玉數(shù)量有關(guān),在細(xì)粉全部采用剛玉時(shí),石英加入量以左右為宜。由于剛玉細(xì)粉和石英顆粒的反應(yīng)過(guò)程是緩慢的,坯體燒成后仍有殘余的石英和剛玉,高鋁磚在高溫使用過(guò)程中會(huì)繼續(xù)發(fā)生石英和剛玉形成莫來(lái)石的反應(yīng),這個(gè)反應(yīng)伴隨有體積膨脹,而這種膨脹剛好可以抵消或部分抵消高溫使用過(guò)程中產(chǎn)生的收縮,使熱風(fēng)爐用低蠕變高鋁磚具有優(yōu)異的抗蠕變性能。

　　以全天然原料合成的莫來(lái)石為主要原料,制得了低蠕變剛玉-莫來(lái)石磚。該高鋁磚在1550℃、0.2MPa壓力下,50h蠕變量?jī)H為0.16%。

　　此外,有的研究者還采用添加“三石,,反應(yīng)生成莫來(lái)石的方式,研制生產(chǎn)了熱風(fēng)爐用低蠕變高鋁磚。

　　“三石,'藍(lán)晶石、紅柱石、硅線石礦物在高溫下不可逆地轉(zhuǎn)變?yōu)槟獊?lái)石,這種轉(zhuǎn)變叫莫來(lái)石化轉(zhuǎn)變。

　　由于三種礦物是同質(zhì)多象,即成分相同,但晶體結(jié)構(gòu)不同,因而在高溫下轉(zhuǎn)化為莫來(lái)石的溫度、時(shí)間、速度及體積效益不同,轉(zhuǎn)化為莫來(lái)石的過(guò)程、形態(tài)、結(jié)晶方向也不同。

　　由于添加了“三石”,改善了材料的顯微結(jié)構(gòu),增加了莫來(lái)石晶相含量,尤其在基質(zhì)部分,在莫來(lái)石化過(guò)程中形成良好的莫來(lái)石網(wǎng)絡(luò),有兩個(gè)明顯效果：

? ? (1)改善了材料的高溫性能,如高溫強(qiáng)度和重?zé)湛s等,提高了材料的檔次。

　　(2)開(kāi)發(fā)了多種礬土基高效耐火材料,有不同特色的新產(chǎn)品問(wèn)世,如低蠕變磚、高荷軟磚、高熱震磚、微膨脹高鋁磚及電爐頂、水泥回轉(zhuǎn)窯用的磷酸鹽結(jié)合高鋁磚等。
