鋯質(zhì)搗打料是一種可塑性低的不定形耐火材料，主要由鋯質(zhì)骨料、粉料、結(jié)合劑、添加劑組成，按照一定配比拌勻后搗打成型，廣泛應(yīng)用于玻璃窯爐池底密封、保溫。雖然搗打料的用量占玻璃窯爐耐火材料總用量的比例不大，但是它所處的部位是非常重要和特殊的池底。一方面，它所在的環(huán)境復(fù)雜苛刻，溫度高，被玻璃液侵蝕并承受玻璃液長期的靜壓滲透；另一方面，在窯爐運行周期內(nèi)難以熱修或無法熱修，一旦造成玻璃液滲漏，其危險性和損失都是巨大的。
近年來，出于對增加玻璃窯爐的熔化率和節(jié)約能源的需要，池底溫度被不斷提高，致使池底搗打料的損耗速度明顯加快；另外，回收利用的碎玻璃中，金屬雜質(zhì)會沉積在池底，逐步滲入搗打?qū)樱纬上蛳裸@孔的侵蝕，使搗打料的侵蝕破壞加重。池底搗打?qū)拥倪^早損耗已成為影響玻璃窯爐窯齡的重要因素之一。
不同鋯質(zhì)搗打料在受到不同組分的玻璃液侵蝕時，發(fā)生的物理化學(xué)反應(yīng)是不完全一致的，因此，根據(jù)不同窯爐所熔化的玻璃組分，選用合適的鋯質(zhì)搗打料，以獲得最佳的搭配使用效果。
1、兩種常用鋯質(zhì)搗打料及其性能優(yōu)勢
耐火材料抗高溫玻璃液侵蝕的性能是決定玻璃窯爐壽命和玻璃制品質(zhì)量的重要因素。鋯質(zhì)搗打料能夠廣泛應(yīng)用于玻璃窯爐池底，除了具備整體性好、密封性好、適應(yīng)性強等特點外，更得益于鋯質(zhì)材料優(yōu)越的抗侵蝕性能和超高的耐火度。

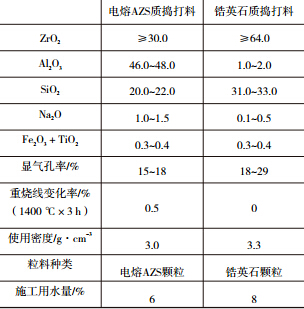

鋯質(zhì)骨料是鋯質(zhì)搗打料的骨架，對鋯質(zhì)搗打料的高溫物理性能起重要作用。目前，國內(nèi)使用的玻璃窯爐池底鋯質(zhì)搗打料主要有2種：一種是電熔質(zhì)搗打料，一種是鋯英石質(zhì)搗打料。兩種玻璃窯爐用搗打料理化指標如下圖。
電熔AZS質(zhì)搗打料是將電熔鋯剛玉磚破碎成左右的顆粒作為骨料，再配以其它輔料混合而成。其保留了電熔鋯剛玉磚的優(yōu)點，抗玻璃液侵蝕能力強，氣孔率小，性能極為穩(wěn)定，能很好地抑制玻璃液和金屬的侵入。鋯英石質(zhì)搗打料是在鋯質(zhì)泥粉中加入一定比例經(jīng)過粉碎的燒結(jié)鋯英石磚碎塊作為骨料，再加入其它輔料配制而成，耐火度高，抗玻璃液侵蝕性好。兩種鋯質(zhì)搗打料在施工時，只需要按比例加入適量的水進行混合，混合均勻后使搗打料呈潮濕松散狀態(tài)，然后搗打，經(jīng)過高溫?zé)Y(jié)成為一個堅固的整體，施工擯棄了此前用磷酸作為結(jié)合劑，更加安全、方便。
2、玻璃窯用鋯質(zhì)搗打料的應(yīng)用選擇
雖然兩種鋯質(zhì)搗打料均具有良好的抗玻璃液侵蝕性能、對玻璃液只有極低的污染，但使用時仍需要根據(jù)所生產(chǎn)玻璃的性質(zhì)進行合理選擇。
搗打料由氣相、晶相和玻璃相組成，雖然玻璃相的存在對燒結(jié)有利，但與晶相比較，其抗玻璃液侵蝕性差，是搗打料及其它耐火材料抗侵蝕性的薄弱環(huán)節(jié)，其性質(zhì)和含量對搗打料的使用性能有重要的影響。
氣孔是玻璃液滲入搗打料內(nèi)部的通路，氣孔率高，搗打料抗化學(xué)侵蝕差，這是由于氣孔大部分集中在結(jié)合相中，一旦玻璃液滲入搗打料內(nèi)部，氣相、玻璃相和侵蝕劑多相交匯，形成抗侵蝕的最薄弱點。因此，如果化學(xué)成分恒定，總氣孔率越低，抗侵蝕性越強。
侵蝕劑的種類和組成在搗打料的抗侵蝕性中也起很大作用。在玻璃窯爐中，侵蝕劑主要指高溫的玻璃液和沉積在池底的密度較大的金屬或金屬氧化物。不同玻璃液對搗打料的影響是不同的，侵蝕的特征速率和侵蝕形式在鈉鈣硅玻璃、硼硅酸鹽玻璃、鉛玻璃和其它類型玻璃之間都有很大不同。
電熔AZS質(zhì)搗打料和鋯英石質(zhì)搗打料的主要區(qū)別在于Al2O3的含量和氣孔率。由于位于鋯質(zhì)搗打料上層的鋪面磚存在砌筑縫隙，玻璃液會通過磚縫滲透進入搗打?qū)?，搗打料的抗侵蝕性能會因玻璃液的化學(xué)組成、運動速度和溫度高低而有所不同。鈉鈣硅玻璃熔體的侵蝕性大，這是由于熔體中含離子化的堿，當它們與搗打料接觸時，離子化的堿是腐蝕機理的動力。熔體的黏度同樣對侵蝕速率影響很大，不論在哪個玻璃系統(tǒng)范圍內(nèi)均是如此，侵蝕作用隨黏度下降而急劇增加。
下面從鋯英石質(zhì)搗打料和電熔AZS質(zhì)搗打料在與堿性玻璃液接觸時所發(fā)生的作用情況做進一步說明。
（1）電熔AZS質(zhì)搗打料與堿性玻璃液接觸，接觸界面形成含鋁（Al2O3）層，搗打料中的熔解于玻璃液中的程度很低，黏度增加，界面層具有鈍化特性，搗打料抗機械磨損，抗化學(xué)寢室性能強。
(2)鋯英石搗打料與堿性玻璃液接觸，由于鋯英石質(zhì)搗打料中無鋁，鋯英石容易被分解，分解后的SiO2會降低黏度，從而加速侵蝕，導(dǎo)致?lián)v打?qū)訐p壞。
總之，玻璃窯用鋯質(zhì)搗打料和鋯石英搗打料有著相近的抗玻璃液侵蝕功能，但由于鋯英石質(zhì)搗打料中Al2O3含量極低，且兩種搗打料的顯氣孔率有區(qū)別，通過分析對比，電熔AZS質(zhì)搗打料更適用于鈉鈣硅玻璃、電真空玻璃和其他堿性玻璃窯爐的池底搗打?qū)樱営⑹|(zhì)搗打料則更適合用于硼硅鹽等弱堿性玻璃窯爐的池底搗打?qū)印?/div>
? ? ? ? 我公司專業(yè)生產(chǎn)玻璃窯爐用AZS磚、電熔磚，歡迎咨詢及考察|！電話：13849089686（魏）
上一篇：循環(huán)流化床鍋爐耐磨耐火澆注料的 下一篇：隔熱硅磚
TAG標簽：
耐火磚
河南耐火磚
高鋁磚
剛玉磚
耐火磚價格
河南耐火材料廠
