電弧煉鋼爐爐蓋由水冷蓋體(或耐火磚蓋體)、電極密封圈、加料水圈和水冷加固圈組成。爐蓋的設計、制作和使用要注意三個問題：第一是電極工藝孔、加料工藝孔和除塵工藝孔的位置設計要合理；第二是爐蓋應具有一定的承受高溫、運行振動和內外壓力的能力；第三是要注意各工藝孔和與爐殼接口處的密封。
電弧爐爐蓋的主要工藝參數是：D為爐蓋直徑；Φ為電極心圓直徑；d為電極孔直徑；h為爐蓋拱高。
下面介紹幾種不同結構形式的電弧爐爐蓋。
1 ?具有獨立電極水圈型的全磚體爐蓋

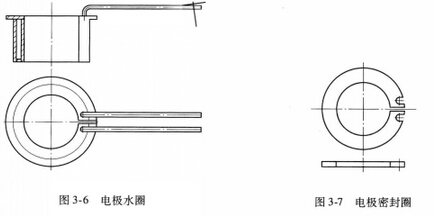

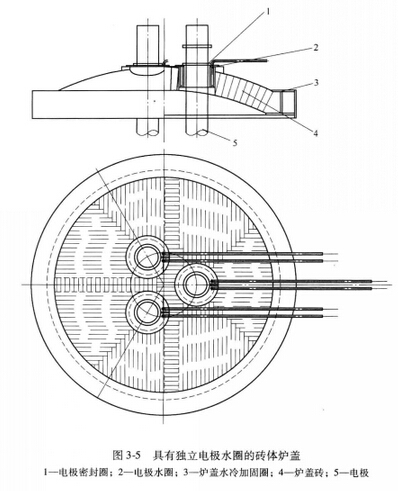

? ? 圖3—5是最為傳統的電弧爐磚體爐蓋，是用耐火磚，在拱形胎具上，按照一定的砌筑工藝砌筑成的電弧爐爐蓋。在心圓直徑上，按照等邊三角形分布，開設電極工藝孔，一般是在靠近爐門或2號電極對面的位置開設加料孔和除塵孔。所有工藝孔都要配備相應的水冷防護圈，每個水冷圈結構自成一體，互不干涉。為了降低磁回滯現象造成的影響，電極水冷圈和電極封閉圈還應制作成開路型，如圖3-6和圖3-7所示。
由于各種因素的影響，電弧爐磚體爐蓋的中心三角區最為薄弱，受其影響爐蓋壽命比較低。還有一個比較嚴重的問題是：拱形磚體爐蓋不能承受由內向外的壓力。而當氧化期碳氧反應控制不好，發生“大沸騰”時，這種由內向外的壓力會很大，造成爐蓋損壞塌陷，引起爆炸的事故時有發生。因此，在使用此種爐蓋時，不僅要加強對三角區損蝕情況的觀察，及時更換爐蓋，還要加強對鋼水氧化強度的控制，嚴禁低溫礦石氧化。
2 ?中心水冷三角區型的半磚體爐蓋

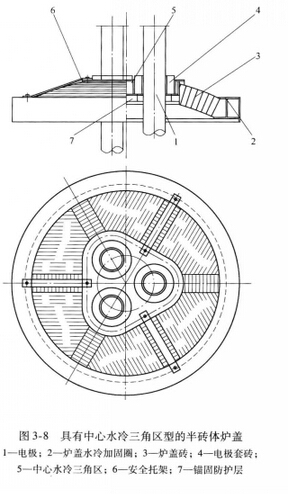

? ? 圖3.8是一種對上述全磚體爐蓋的改進型爐蓋，我們稱之為中心水冷三角區型的半磚體爐蓋。與全磚體爐蓋的最大不同是：三個獨立的電極水圈變成一個整體結構的中心水冷三角區，并增加了用耐火材料制成的電極套磚。
電弧爐爐蓋的中心三角區是影響磚體爐蓋壽命的最薄弱部位，承受高溫輻射和氣流沖擊最嚴重，并且最易遭受剮蹭和碰撞。將爐蓋中心三角區設計成水冷掛渣結構，改善了爐蓋三角區對高溫輻射及振動沖擊的承受能力，使爐蓋三角區的壽命大幅延長，從而提高了爐蓋整體的使用壽命。
