? ? 分析了穎粒級配對剛玉自流澆注料的影響,試驗中使用不同的骨料,以使電熔白剛玉配制的自流澆注料需水量最低,加入4.7%即可達到施工所需要的流動性。水泥的加入量影響到燒后線變化的大小,外加劑影響到剛玉自流澆注料的流動性,泛水性及偏析等施工性能。
? ? ?剛玉自流澆注料是在低水泥系列澆注料的基礎(chǔ)上適當增加用水量而開發(fā)的。是一種具有高觸變性,靠自身重力便可流動和脫氣的材料。其特點是無需振動設(shè)備和工具,可減少噪音,改善環(huán)境和降低勞動強度。自流料中增加了基質(zhì)材料的用量,能減少骨料穎粒間的接觸,保持較高的致密度。
1 ?原料
? ? 試驗所用的原料主要有板狀剛玉,電熔白剛玉,棕剛玉,活性a氧化鋁,純鋁酸鈣水泥,外加劑等。
2 ?試驗過程
2.1 ?自流澆注料流動值的側(cè)定
2.1.1 自流澆注料流動性側(cè),模其自流澆注料在自身重力作用下具有良好的流動性能。要了解材料的這種性能必須首先考察其流動性。
本試驗所用流動性測試模具是一種截頭圓錐形模具,如圖1所示。
2.1.2 自流澆注料流動性側(cè)試方法
測量前應(yīng)首先將模具及平板清理干凈,與自流料接觸面不應(yīng)有污物,平板表面應(yīng)光滑,并且應(yīng)放置水平。測量時先將空圓錐模具置于水平平板上,然后把混合好的自流澆注料倒入模具中,待物料充滿后,將超出模具上口的物料刮去,垂直提起錐模,
讓物料在平板上自由流動。1min后,測量平板上物料的3處直徑。
2.1.3 自流澆注料流動值計算方法
? ? 自流值=(物料lmin流動后直徑平均值-100)/001×100%
? ? 物料lmin流動后直徑平均值單位為mm。
? ? 自流值反映自流澆注料的自流性能,用自流值可以衡量自流澆注料是否具有適當?shù)氖┕ば阅芎头€(wěn)定的物理性能。自流值過小,物料的流動性較差,因而施工時達不到致密填充。自流值過大,物料在施工時會出現(xiàn)嚴重的顆粒偏析。一般自流值的合適范圍是90%一120%。當采用不同的測試標準時,自流值的合適范圍也會有所變化。
2.2 ?顆粒級配對自流澆注料流動性的影晌

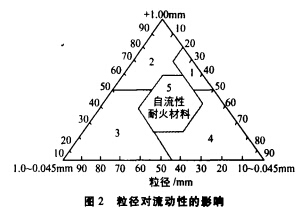

? ? 自流澆注料是根據(jù)流變學原理開發(fā)而成的。是一種屈服值較低,并具有一定塑性粘度的粘塑性材料。因此它要求具有合適的粒度組成,骨料與基質(zhì)的比例要適當。如圖2所示。
? ? 當顆粒組成處于1區(qū)時,會出現(xiàn)粗細順粒偏析現(xiàn)象,見圖3(a)。當處于2區(qū)時,會出現(xiàn)粗穎粒潰散現(xiàn)象見圖3(b)。當處于3區(qū)和4區(qū)時會出現(xiàn)強塑性狀態(tài)見圖3(c)、(d)。只有處于5區(qū)時才具有自流性能。
? ? 本試驗的顆粒級配經(jīng)多次組合試驗確定其顆粒與細粉的比例為(60一70):(40一30)。
2.3 ?原料種類對流動性及加水量的影響
? ? 當采用不同的顆粒骨料,固定基質(zhì)細粉的配比,所配制的自流料其流動性與加水量也有密切關(guān)系。對剛玉自流料來說,當達到合適的流動值時,以電熔白剛玉為骨料所搖的加水量最少。
2.4 ?水泥加入,對自流澆注料性能的影晌。
2.4.1 水泥加入量對自流澆注料流動性及常沮指標的影晌
水泥加入量對自流澆注料影響最大的是強度值。隨著水泥加入量的增加,烘干強度亦隨著提高。對流動性來說,在一定范圍內(nèi)不象超細粉及外加劑那樣敏感。但相對來說,隨著水泥加入量的增加,其流動值有下降的趨勢，具體加入量根據(jù)實際所需確定為4%一6%即可。
2.4.2 水泥加入量對自流澆注料燒后指標的影晌
? ?隨著水泥加入量的增加,燒后線變化逐步提高。使用的原料檔次越高,燒后線變化的增量越大。這是因為水泥加入量提高時,相應(yīng)的氧化鈣含量越高,燒后Al2O3與CaO反應(yīng)生成的六鋁酸鈣量越多,這種反應(yīng)是膨脹性的,當水泥加入量達到8%時,線變化已接近2%。
? ?隨著水泥加入量的提高,燒后線變化的增大,體積密度逐漸降低氣孔率逐漸增大。當水泥加入量達到8%時,體積密度降到3g/cm3,以下。
2.5 ?外加劑對剛玉質(zhì)自流澆注料的影響
? ? 外加劑對剛玉質(zhì)自流料的影響較大,外加劑不僅影響到流動性,而且對施工后表面的泛水性及顆粒偏析有較大的影響,故應(yīng)根據(jù)具體情況選擇合適的外加劑。
3 ?剛玉自流澆注料
? ? (l)顆粒級配是影響剛玉質(zhì)自流澆注料流動性的主要因素,其顆粒與細粉的加入比例約為(60一70):(40一30)。
? ? (2)當采用不同檔次的顆粒骨料時,要達到相同的流動值,以采用電熔白剛玉時加水量最少,加水量4.7%即可達到施工要求。
? ? (3)水泥加入量對剛玉自流料燒后線變化的影響較大,當加入量為8%時,線變化接近2%,體積密度大幅降低,氣孔率增大。
? ? (4)外加劑影響到剛玉自流澆注料的流動性,泛水性及偏析等施工性能。
上一篇：廢水焚燒爐用耐火材料 下一篇：鐵水罐車耐火磚厚度的測量方法
TAG標簽：
耐火磚
河南耐火磚
高鋁磚
剛玉磚
耐火磚價格
河南耐火材料廠
