? ? 本標(biāo)準(zhǔn)適用于測(cè)定粘土和高鋁耐火混凝土的熱震穩(wěn)定性。
? ? 耐火混凝±對(duì)于急冷急熱的溫度變動(dòng)的抵抗性能稱為熱震穩(wěn)定性。
? ? 在規(guī)定的試驗(yàn)條件下，試樣經(jīng)受1100℃(水玻璃耐火混凝上為850℃)至冷水的急冷急熱次數(shù)，作為熱晨穩(wěn)定性的量度。
? ? 一、儀器設(shè)備
1 ?本方法規(guī)定采用下列儀器設(shè)備：
? ? (1)加熱妒；
? ? a．爐溫應(yīng)能達(dá)到1100℃以上，裝入試樣后，5min內(nèi)便能復(fù)原至1100℃，并能控制在±15℃內(nèi)。
? ? b．爐勝溫度分布均勻，保證各塊試樣的受熱端面之西的溫度差小于15℃。
? ? c．爐臉至少可容納3塊試祥同時(shí)進(jìn)行試驗(yàn)。
? ? (2)熱電偶高溫計(jì)。
? ? (3)流動(dòng)冷水柏；至少可容納3塊試樣同時(shí)進(jìn)行急冷，并保證流出水的溫度比流入水的溫度不高于30℃。
? ? 二、試樣的制備
2 ?試樣的檢驗(yàn)數(shù)量為3個(gè)。
3 ?在與生產(chǎn)工藝相同條件下，直接成型制成長(zhǎng)為230±2mm、寬為115±2mm、厚為65±2mm的長(zhǎng)方體試樣。
4 ?試祥的制備應(yīng)按YB／T 5202—93《致密耐火燒注料稻度測(cè)定和試樣刺備方法》進(jìn)行。
? ? 三、檢驗(yàn)程序
5 ?試樣急熱過(guò)程；

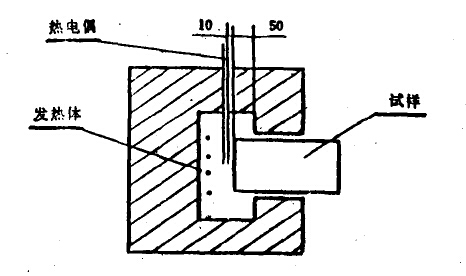

? ? (1)將加熱爐升溫至1100℃或850℃，保溫10~15min后，將試樣的受熱端迅速伸入爐膛內(nèi)，使受熱端面距離爐門門框內(nèi)側(cè)50mm左(見(jiàn)示意圖)，并使受熱瑞面和其側(cè)面均受急熱。
? ? (2)爐內(nèi)最多允許裝6塊試樣同時(shí)進(jìn)行試驗(yàn)，但試樣不得迭放。
? ? (3)在爐門處試樣與試樣之間、試樣與爐壁之間，均須用厚度大于10mm的耐火板填塞。
? ? (4)用熱電偶高溫計(jì)測(cè)量試樣受熱端面的溫度。熱電偶插在試樣與發(fā)熱體之間，在試樣高度的中央離試樣加熱端10 mm左右。
? ? (5)試樣人爐后，允許爐溫降低50℃以內(nèi)。
6 ?試樣保溫過(guò)程：試樣入爐后，在5min內(nèi)使?fàn)t溫迅速回復(fù)至1100℃或850℃，爐溫在1100±15℃或850±15℃范圍內(nèi)，保持20min。
7 ?試樣急冷過(guò)程
? ? (1)保溫過(guò)程完畢后，立即由爐中取出試樣，迅速將其受熱端浸入流動(dòng)冷水(10一30℃)中約50mm深。流出水的溫度比流人水的溫度不得高于30℃。
? ? (2)試樣在流動(dòng)冷水中急冷3min后，立即取出試樣，放在空氣中自然干燥5—10min。
? ? (3)觀測(cè)和記錄試樣受熱端面糊其例面的破裂情況。
? ? (4)在試樣急冷過(guò)程中．爐溫應(yīng)控制在1100±15℃或850±15℃范圍內(nèi)，以備下次急熱試樣用。
8 ?試樣反復(fù)熱交替過(guò)程：當(dāng)爐溫達(dá)到1100℃或850℃，同時(shí)急冷試樣在空氣中自然干燥完畢后，即可按上述規(guī)定反復(fù)急熱急冷試樣，直至試樣受熱端面破損一半為止。
? ? 四、結(jié)果的計(jì)算
9 ?試樣受熱端面破損的表示方法：用方格網(wǎng)(方格尺寸為5mm×5mm)直接測(cè)量試樣受熱端面的膠損面積。
10 ?試樣耐急冷急熱次數(shù)的計(jì)算方法如下；
? ? (1)試樣受熱端面破損一半以前，試樣經(jīng)受1次急熱過(guò)程和急冷過(guò)程，合稱試樣耐急冷急熱次數(shù)為1次。
? ? (2)在急冷過(guò)程中，試樣受熱端面破損一半時(shí)，該次急冷過(guò)程可作為有效的計(jì)算。但在急熱過(guò)程中，試祥受熱端面破損一半時(shí)，則該次急熱過(guò)程不作為有效的計(jì)算。
? ? (3)在檢驗(yàn)過(guò)程中，試樣受熱端面若受外力作用破損，則其檢驗(yàn)結(jié)果應(yīng)作廢。
? ? (4)若末次熱交替后試祥受熱端面的破損面積超過(guò)60％，則該次無(wú)效。
? ? (5)檢驗(yàn)結(jié)果以三個(gè)試樣的平均值報(bào)告，并以整數(shù)表示。
? ? 五、檢驗(yàn)記錄
11 ?檢驗(yàn)記錄可參考下列內(nèi)容：
? ? 試樣名稱、試樣編號(hào)、試樣急熱過(guò)程、試樣急過(guò)過(guò)程、試樣受熱端面的裂縫形成過(guò)程和碎裂的狀況等、試樣受熱端面破損一半的急冷急熱次數(shù)、平均值、檢驗(yàn)日期、檢驗(yàn)人員。
?
上一篇：新密耐火材料廠牽手世界工廠網(wǎng) 下一篇：熔鋁爐溫度的控制和測(cè)定
TAG標(biāo)簽：
耐火磚
河南耐火磚
高鋁磚
剛玉磚
耐火磚價(jià)格
河南耐火材料廠
