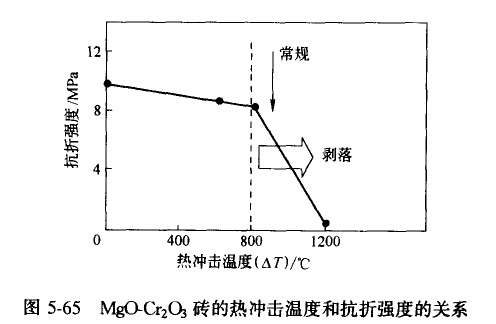

? ? 下圖示出了鎂鉻磚的熱沖擊溫度和強度之間的關系。圖中表明，當△T了大于800℃時易于發(fā)生剝落，強度顯著下降。
? ? 眾所周知，鎂鉻磚的性能取決于其內(nèi)部各類原料的配合和制磚工藝方法。由于鎂鉻磚中通常存在大量的顯微裂紋(包括七孔)，因此應盡量減少裂紋的擴展，根據(jù)Hasselmah的意見，抗熱沖擊損毀系數(shù)R為：R=E?r(wof)/aσs?
式中，E為楊氏模量；r(wof)為斷裂能；a為線膨脹系數(shù);σs為斷裂強度。

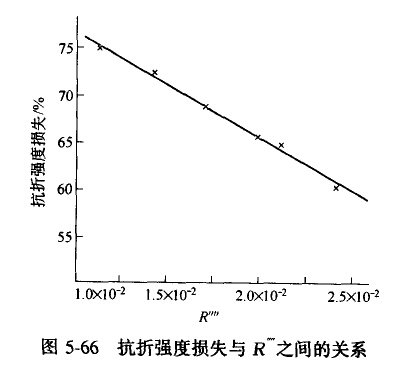

? ? 圖示出，再結合鎂鉻磚經(jīng)受熱沖擊之后其抗折強度下降率與抗熱沖擊損毀系數(shù)只之間存在正比例關系，說明再結合鎂鉻磚通過熱沖擊之后，其抗折強度下降小時抗熱震性能高。其原因可由顯微鏡下觀察到的這類鎂鉻磚內(nèi)顆粒界面處自形尖晶石含量相當高來解釋，因為它可作為抗裂紋擴展的一道屏障。
? ? 提高再結合鎂鉻磚的抗熱震性能的一個技術措施就是提高配料中細粉的細度，如圖所示，當細粉的比表面積達到5m2／g時，該類鎂鉻磚的抗熱沖擊損毀系數(shù)R值最大，表明其抗熱震性能最高。
? ? 綜上所述，通過對原料和外加劑進行優(yōu)選，采用特殊的工藝方法．嚴格控制工藝參數(shù)，能制得綜合性能高的鎂鉻磚。精煉鋼包渣線部位選用該優(yōu)質(zhì)鎂鉻磚時，能夠提高其使用壽命。
?
上一篇：提高轉爐爐齡的措施 下一篇：什么是耐火磚的熱壓成型
TAG標簽：
耐火磚
河南耐火磚
高鋁磚
剛玉磚
耐火磚價格
河南耐火材料廠
