? ? （8）從經濟效益出發，要求鋼包襯有良好的施工性能且價格適當。

　　隨著爐外精煉技術的發展，鋼包不僅是儲運鋼水的容器，還擔負爐后鋼水的精煉處理。由于鋼水溫度提高，在鋼包內停留時間延長，加上精煉過程的攪拌和熔渣的侵蝕作用，對鋼包用耐火材料提出了更高的要求。

　　鋼包用耐火材料，已從定形制品向不定形材料演變，并向全不定形化發展。由于各國資源和條件不同，各鋼廠的冶煉工藝和冶煉鋼種千差萬別，爐外精煉鋼包內襯用耐材的品種和類型以及內襯耐火材料結構呈多樣化的發展，大致上可分為以下幾類：

　　（1）以鋁鎂碳磚為主要耐火材料的鋁鎂磚鋼包內襯；

? ? （2）以白云石磚為主要耐火材料的白云石磚鋼包內襯；

? ? （3）以鋁鎂尖晶石澆注料為主要耐火材料的鋁鎂尖晶石澆注鋼包內襯；

? ? （4）MgO-CaO-C磚鋼包內襯；

? ? （5）全MgO-C磚鋼包內襯；

? ? （6）鎂鉻磚鋼包內襯。

　　上述六種鋼包內襯中，前三種鋼包內襯占絕大多數。

　　我國鋼包內襯材質主要有兩大類：鋁硅系材質為主的包襯和鎂鈣系為主的包襯。鋁硅系材質為主的包襯主要有：鋼包用不燒磚：鋁鎂磚和鋁鎂碳磚（水玻璃結合）、樹脂結合鋁鎂碳質磚、鎂鋁碳磚。鋼包用不定形耐火材料：水玻璃鋁鎂質耐火搗打料、水玻璃鋁鎂質耐火澆注料、超低水泥耐火澆注料、礬土尖品石耐火澆注料。

　　我國鎂鈣系為主的包襯主要有燒成油浸白云石磚、電熔鎂白云石磚等，隨著冶煉潔凈鋼的增加，需進一步擴大應用范圍。今后，堿性耐火材料及其含碳的鎂碳質和鎂鈣碳質不定形耐火材料的研究與開發十分必要。

　　由于精煉過程、操作條件及耐火材料設計思路不同，在實際應用中，鋼包內襯在不同鋼廠和不同地區有很大區別，鋼包內襯幾種典型的設計方案見表7-1。

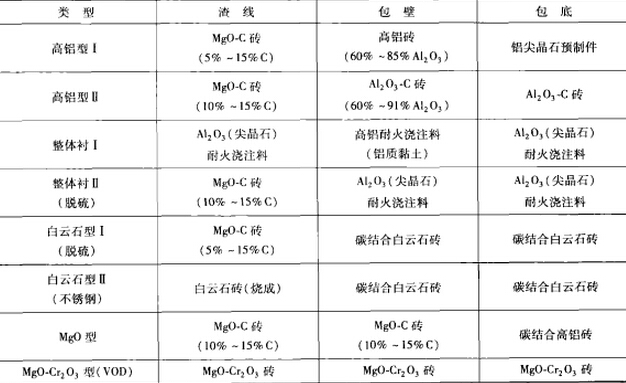

　　表7-1 ?幾種典型精煉用鋼包耐火材料的設計

? ? 1.2 ?爐外精煉用主要耐火材料及性能

? ? 爐外精煉方法和設備種類繁多，爐外精煉用耐火材料也多種多樣，精煉設備所用典型耐火材料見表7-2。

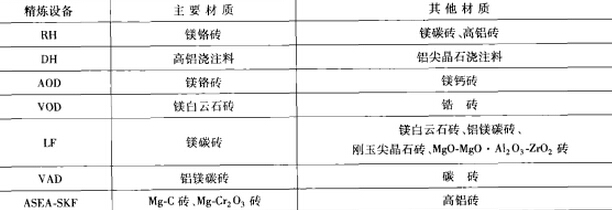

　　表7-2精煉設備用典型耐火材料

? ? 1.2.1 ?鎂鉻磚

? ? 鎂鉻磚是以鎂砂和鉻礦為主要原料生產的含W（MgO）55％～80％，W（Cr2O3）8％～20％的堿性耐火材料。鎂鉻磚耐火度高、荷重軟化溫度高、抗熱震性能優良、抗爐渣侵蝕、適應的爐渣堿度范圍寬，為爐外精煉用的最重要的耐火材料之一。

　　A 鎂鉻磚的分類

? ? 鎂鉻磚的主要礦物為方鎂石、尖晶石和少量的硅酸鹽。尖晶石相包括原鉻礦中的尖晶石和燒成過程中形成的二次尖晶石。硅酸鹽相包括鎂橄欖石和鈣鎂橄欖石。根據制品所用原料和工藝特點，鎂鉻磚分為：硅酸鹽結合鎂鉻磚；直接結合鎂鉻磚；再結合鎂鉻磚；半再結合鎂鉻磚；預反應鎂鉻磚及不燒鎂鉻磚和電熔鎂鉻磚。爐外精煉用的鎂鉻磚主要為前五種類型的鎂鉻磚，現分述如下。

　　a 硅酸鹽結合鎂鉻磚

? ? 硅酸鹽結合鎂鉻磚即普通鎂鉻磚，是以燒結鎂砂和一般耐火級鉻礦為原料，按適當比例配合，以亞硫酸鹽紙漿廢液為結合劑，混煉成形，約于1600℃下燒成制得。在硅酸鹽結合鎂鉻磚中，SiO2雜質含量較高（2.98％～4.5％），制品的燒結是在液相參與下完成的，在主晶相之間形成以鎂橄欖石為主的硅酸鹽液相粘結在一起的結合，又稱陶瓷結合。由于SiO2雜質含量高，硅酸鹽結合鎂鉻磚的高溫抗侵蝕性能較差，強度較低。在爐外精煉裝置中，應用于非直接接觸熔體的內襯部位。

　　b 直接結合鎂鉻磚

? ? 直接結合鎂鉻磚是以高純鎂砂和鉻礦為原料，高壓成形，于1700～1800℃下燒成制得的優質固相結合鎂鉻質耐火材料。在直接結合鎂鉻磚中，由于SiO2雜質含量低（＜2％），在高溫下形成的硅酸鹽液相孤立分散于主晶相晶粒之間，不能形成連續的基質結構。主晶相方鎂石和尖晶石之間形成方鎂石一方鎂石、方鎂石一尖晶石的直接結合。因此，直接結合鎂鉻磚的高溫機械強度高、抗渣性好、高溫下體積穩定，用于RH、DH真空脫氣裝置、VOD爐、AOD爐等爐外精煉裝置。

　　c 再結合鎂鉻磚

? ? 再結合鎂鉻磚又稱電熔顆粒再結合鎂鉻磚。以菱鎂礦（或輕燒鎂粉）和鉻礦為原料，按一定配比，投入電爐中熔化，合成電熔鎂鉻熔塊，然后破碎、混煉、高壓成形，于1750℃以上高溫燒成制得。在這種制品中，方鎂石為主晶相，鎂鉻尖晶石為結合相，硅酸鹽相很少，以島狀孤立存在于主晶相之間。再結合鎂鉻磚具有高的高溫強度和體積穩定性，耐侵蝕，抗沖刷，耐熱震性介于直接結合磚和熔鑄磚之間，適用于RH、DH真空脫氣室、AOD爐風口區、VOD爐、LF爐渣線等部位。

　　d 半再結合鎂鉻磚

? ? 半再結合鎂鉻磚系以部分電熔合成鎂鉻砂為原料，加入部分鉻礦和鎂砂或燒結合成鎂鉻料作細粉，按常規制磚工藝高溫燒成制得。半再結合磚的主要礦物組成為方鎂石、尖晶石和少量硅酸鹽，方鎂石晶間尖晶石發育完全，方鎂石一方鎂石和方鎂石一尖晶石間直接結合，硅酸鹽相呈孤立狀態存在于晶粒間。半再結合鎂鉻磚組織結構致密，氣孔率低，高溫強度高，抗侵蝕能力強，耐熱震性能優于再結合鎂鉻磚，用于RH和DH真空脫氣浸漬管、VOD爐、LF爐、AOD爐等爐外精煉裝置的渣線部位。

　　e 預反應鎂鉻磚

? ? 預反應鎂鉻磚系以輕燒鎂粉和鉻鐵礦為原料，經共同細磨成小于0.088mm細粉，壓制成荒坯或球，于1750～1900℃鍛燒成預反應燒結料，再按常規制磚工藝生產，破碎、混碾、高壓成形并在1600-1780℃下燒成制得。預反應鎂鉻磚的主要礦物組成為方鎂石、尖晶石和少量硅酸鹽，晶問直接結合程度高。預反應鎂鉻磚的組織結構致密，成分均勻，氣孔率低，高溫強度高，抗渣性好，耐熱震性能較好，可用于VOD爐、LF爐和ASEA-SKF爐等爐外精煉爐的渣線部位。

　　B 鎂鉻磚的組成與性能

? ? 鎂鉻磚的主要成分為MgO和Cr2O3，還含有較多的Fe2O3和Al2O3及少量的CaO和SiO2等氧化物，它們對鎂鉻磚性能的影響錯綜復雜，給耐火材料的生產和選用帶來困難。

　　隨著鎂鉻磚中的W（Cr2O3）增加，鎂鉻磚的抗侵蝕性能提高，而鎂鉻磚的抗熱震性能降低。因此，在以爐渣侵蝕為主要損毀機理的場合下，宜選用W（Cr2O3）較高的鎂鉻磚；而在以熱震損毀為主的場合下，宜選用W（Cr2O3）較低的鎂鉻磚。

　　1.2.2 MgO-CaO系耐火材料

? ? 由于MgO-CaO系耐火材料具有原料來源豐富，價格比鎂鉻磚低廉，對高堿度爐外精煉爐渣的抗侵蝕性能好，有利于鋼液凈化，對環境污染小等優點，在AOD爐、VOD爐和精煉鋼包渣線等爐外精煉裝置中的應用日益增加。

　　A MgO-CaO系耐火材料的分類

? ? MgO-CaO系耐火材料為W（MgO）=40％～80％、W（Cr2O3）=40％的耐火材料，包含白云石磚、鎂白云石磚和鎂鈣碳磚。

　　a 白云石磚

? ? 白云石磚系以經煅燒的白云石砂為主要原料制成W（CaO）＞40％、W（MgO）＞30％的堿性耐火材料。按生產工藝不同分為焦油結合白云石磚、輕燒油浸白云石磚和燒成油浸白云石磚等，后者又稱陶瓷結合白云石磚。生產焦油結合白云石磚時，先將白云石顆粒和粉料烘烤預熱，加入脫水的焦油或瀝青7％～10％，攪拌混合，機壓成形，制得的磚經過250～400℃低溫加熱處理，或經1000～1200℃中溫處理，再經真空一加壓油浸，制得輕燒油浸自云石磚。燒成油浸白云石磚的生產工藝與上述工藝的區別在于臨界顆粒減小，一般采用5mm或3mm的顆粒，結合劑采用石蠟或無水聚丙烯，磚坯經過1600℃或更高溫度的煅燒，形成陶瓷結合，再經真空-加壓油浸，以提高制品的性能和防止水化。白云石磚抗堿性爐渣的侵蝕性強，但在空氣中易水化，不易長期存放。燒成油浸白云石磚的荷重軟化溫度達1700℃以上，1400℃的高溫抗折強度可達12MPa，適用于AOD爐、VOD爐及鋼包內襯等。

　　b 鎂白云石磚

? ? 鎂白云石磚是以MgO和CaO為主要成分的堿性耐火材料，W（MgO）=50％～80％，W（CaO）=40％～10％。有焦油結合鎂白云石磚、輕燒油浸鎂自云石磚和燒成或陶瓷結合油浸鎂白云石磚等品種。生產工藝與制造白云石磚時相似，它們的配料原料可為天然白云石熟料加鎂砂或合成白云石熟料加鎂砂。其中，以用石灰或白云石加輕燒鎂砂人工合成的鎂質白云石熟料作主原料的鎂質白云石磚，具有更均勻的組成和組織結構，以及較好的抗水化和抗侵蝕等性能。與白云石磚相比，鎂白云石磚的MgO含量高，具有較好的抗爐渣侵蝕性能、抗水化性能和高溫強度。用鎂白云石磚取代鎂鉻磚應用于AOD、真空精煉（RH、DH、VD）及LF，是我國爐外精煉用耐火材料的一個重大突破。

　　C 鎂鈣碳磚

? ? 鎂鈣碳磚系以白云石砂、氧化鈣砂、鎂砂和鱗片石墨為主要原料制造的不燒含碳堿性耐火制品。配料中的鎂鈣質原料可為燒結或電熔白云石砂、燒結或電熔鎂白云石砂、燒結或電熔氧化鈣砂和鎂砂。因此，按配料中的主要骨料的品種，又相應分別稱為白云石碳磚、鎂白云石碳磚、鎂鈣碳磚或鎂石灰碳磚。鎂鈣碳磚的生產工藝與MgO-C磚相似，不過要注意防止CaO水化，使用無水樹脂作結合劑。生產時先按成分要求配料，混煉成形，經200～300℃低溫處理和真空加壓油浸處理。鎂鈣碳磚兼有鎂碳磚和白云石磚的優良性能，具有較好的抗爐渣侵蝕性能和抗?jié)B透性能。

　　B MgO-CaO系耐火材料的組成與性能

? ? MgO-CaO系耐火材料的主要成分為MgO和CaO，主晶相為方鎂石（MgO）和石灰（CaO）。它們之間在高溫下不形成新的化合物，相關系比較簡單，W（CaO)／W（MgO）與耐火材料的性能有密切的關系，需根據實際使用條件，選用適當W（CaO)／W（MgO）的耐火材料。

　　 MgO-CaO-C系耐火材料在高溫真空下隨著CaO含量的提高，耐火材料在真空下的穩定性提高。采用高堿度渣精煉工藝的裝置，常以MgO-CaO-C系耐火材料作為內襯；而對于采用較低堿度渣工藝精煉的裝置，一般用MgO-Cr2O3-Al2O3系耐火材料作為內襯。

　　1.2.3 鎂碳磚

? ? 鎂碳磚是以電熔鎂砂、高溫死燒鎂砂和鱗片石墨為主要原料，以酚醛樹脂作結合劑制造的不燒含碳堿性耐火材料。其生產工藝與一般耐火磚基本相同，但不需煅燒，只需經過200～250℃熱處理。為提高磚的抗氧化性能，配料中常添加Al、Si、Mg等金屬粉及SiC粉。鎂碳磚在高溫下使用過程中，形成碳結合。耐火材料中的鎂砂和碳素材料之間不存在互熔關系，鎂砂和石墨各自保持自己的特性，并互相彌補它們的缺點，使鎂碳磚具有優良的抗渣侵蝕性能、抗爐渣滲透性能和耐熱震性能。按YB 4074-91標準，根據含碳量多少，鎂碳磚分為三類：（1）W（C）=10％，W（MgO）=76％～80％；（2）W（C）=14％，W（MgO）=74％～76％；（3）W（C）=18％，W（MgO）=70％～72％。在爐外精煉裝置中，鎂碳磚主要應用于各種鋼包精煉爐內襯的渣線部位，一般使用碳含量較低的鎂碳磚（W（C）＜14％）。

　　鎂碳磚的優良抗爐渣滲透性、耐侵蝕性能及耐熱震性能，在很大程度上歸功于石墨（碳）所起的作用。石墨可有效地阻止爐渣的滲透，提高磚的熱傳導率和降低磚的彈性模量，但石墨含量增加，會使磚的強度下降和抗氧化性能降低。一般碳含量在10％～20％范圍內，鎂碳磚的耐侵蝕性能最好。

　　1.2.4 Al2O3-MgO-C系耐火材料

? ? A Al2O3-MgO-C系耐火材料的分類

? ? Al2O3-MgO-C系耐火材料是為滿足鋼包內襯惡劣的使用條件而開發的代替高鋁磚的鋼包內襯專用耐火磚。按制品的主要成分和制磚原料，包含鋁鎂碳磚、鋁鎂尖晶石碳磚和鎂鋁碳磚。

　　鋁鎂碳磚是以W（Al2O3） ＞85％的燒結高鋁礬土熟料為骨料，加入電熔鎂砂或燒結鎂砂細粉和鱗片石墨，以酚醛樹脂作結合劑，機壓成形后，經200～250℃熱處理而制得。鋁鎂碳磚含W（Al2O3）=60％～70％，W（MgO）=8％～14％，W（C）=8％～10％。為提高耐火磚的抗氧化性能，配料中可適當添加金屬鋁粉、硅粉和SiC粉。鋁鎂碳磚具有含碳耐火材料的特性，抗爐渣滲透，耐侵蝕性好，耐熱震性好，價格比較低，適用于各種精煉鋼包非渣線部位。在使用過程中，在工作面附近的顆粒骨料周圍，MgO與Al2O3反應形成耐侵蝕的鋁鎂尖晶石，并伴有一定的體積膨脹，可使磚縫縮小，內襯變得致密。

　　鋁鎂尖晶石碳磚的生產工藝與鋁鎂碳磚相同，區別在于采用預先燒結合成的鋁鎂尖晶石熟料作原料，取代或替代部分礬土和鎂砂，從而可以調整和控制使用過程中尖晶石的形成和由此造成的膨脹效應，有利于改善耐火材料的抗侵蝕性能和在高溫下的體積穩定性。鋁鎂尖晶石碳磚的組成和性質為：W（Al2O3）=74％，W（MgO）=8％～10％，W（C）=5％～9％，體積密度為3.09g／cm3，顯氣孔率為3％，耐壓強度為92.2MPa（110℃×24h）和32.5MPa（1600℃×3h），高溫抗折強度為7.8MPa（1400℃×1h），線變化率為+1.5％（1600℃×3h），荷重軟化溫度高于1700℃（0.2MPa×0.6％）。

　　鎂鋁碳磚與鋁鎂碳磚的主要差別在于作為主成分的Al2O3和MgO的含量做了正好相反的變化，即前者MgO含量高，Al2O3含量低，而后者MgO含量低，Al2O3含量高。鎂鋁碳磚的組成和性質為：W（MgO）=65％～75％，W（Al2O3）=5％～15％，W（C）=5％～12％。體積密度為2.89～2.96g／cm3，顯氣孔率為4.13％～5.6％，常溫耐壓強度為82.7～98.6MPa，荷重軟化溫度高于1700℃。

　　B Al2O3-MgO-C系耐火材料的組成與性能

? ? Al2O3-MgO-C磚在爐外精煉鋼包內襯上使用時，在磚的工作面附近，磚的主要成分Al2O3和可發生反應生成鋁鎂尖晶石，并伴隨體積膨脹。鋁鎂碳磚的抗渣性和膨脹隨著MgO含量的增加而提高。燒后產生膨脹可使耐火材料內襯的磚縫縮小，內襯結構變得致密，但是，如果加入量過多，磚的膨脹量過大，可造成開裂和使磚損毀。

　　隨著MgO含量的提高，鋁鎂碳磚的高溫荷重變形減少，即高溫耐火性能得到改善，但膨脹也隨之增大。隨著尖晶石加入量從。增加到20％，耐侵蝕性顯著提高，但當尖晶石加入量超過％時，由于基質中Al2O3含量增加，磚的耐侵蝕性能反而下降。碳含量增加時，彈性模量降低，燒后膨脹減少，有利于提高耐火材料的抗熱震性能。增加碳含量還可阻止爐渣滲透，提高耐火材料的抗渣性。但碳的缺點是易氧化，使磚的密度和強度降低，適宜的碳含量約為7％～9％。

　　1.2.5 耐火材料的性能與價格比較

? ? 爐外精煉用耐火材料性能與價格比較如表7-3所示。

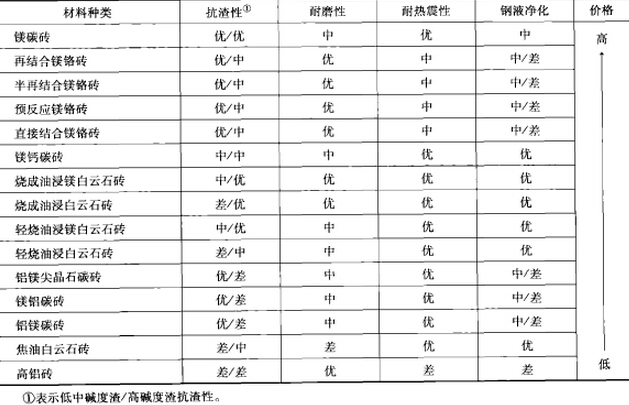

　　表7.3爐外精煉用耐火材料性能與價格比較
