? ? 焚硫爐用于燃燒硫磺以制取二氧化硫氣體，是硫磺制酸裝置中的關鍵設備，為硫酸生產提供原料爐氣。

　　液硫由泵加壓經硫磺噴槍(簡稱硫槍)霧化噴入爐內，與經旋流裝置的干燥空氣相混合充分燃燒。焚硫爐內設有擋墻，強化硫磺與空氣的混合，以防止硫磺在爐內燃燒不完全。焚硫爐還設有二次風，以補充氧氣且調節爐溫度。

　　最早使用的焚硫爐是采用固體硫磺為原料，硫磺的熔融、汽化和反應是在同一爐內完成。這種爐子的操作是把硫磺間歇地加入內有熔硫的料槽內，使其汽化、再在爐子空間中燃燒成SO2氣體，如回轉式焚硫爐、反射爐。

　　焚硫爐按硫磺的蒸發率不同，分為池式焚硫爐、階梯式焚硫爐(即膜式爐)以及目前使用噴霧式焚硫爐三種類型。噴霧式焚硫爐可分為一般式及旋渦式。

　　硫磺在噴霧狀態下燃燒完全且迅速，所以爐子構造簡單，現在一般多用臥式焚硫爐，因而噴霧式焚硫爐得到了廣泛應用。下面將詳細介紹這種焚硫爐用耐火材料。

　　噴霧式焚硫爐的構造，是在鋼制圓筒內部襯絕熱耐火磚和耐火磚。為使硫磺和空氣的接觸良好，在2～3個地方用耐火磚砌半圓形的擋墻。在能力方面從小容量到大容量的都有，可選擇與裝置容量相當?shù)牧驑寚婎^。對于負荷變動幅度大的裝置，設置兩個以上噴嘴?？筛鶕?jù)操作需要調節噴嘴的個數，使裝置能經常保持最佳的噴霧狀態。而對于以負壓操作的容易停下來的裝置，可以更換噴嘴的噴頭來調節。

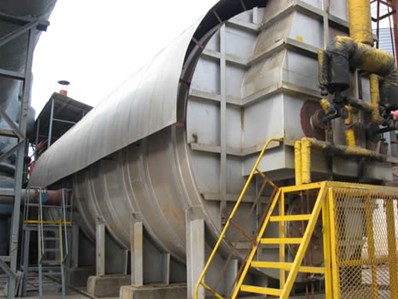

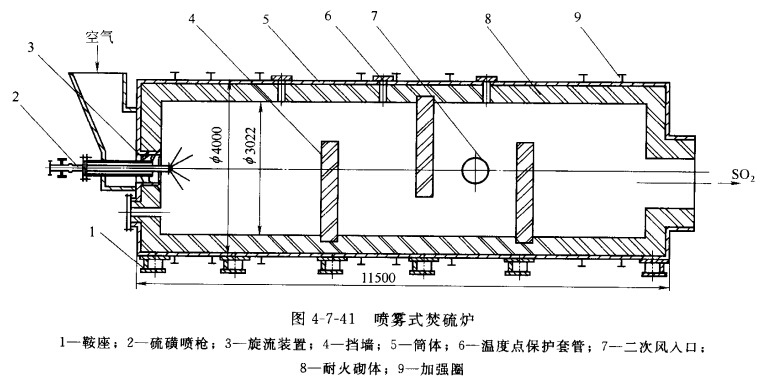

　　噴霧式焚硫爐主要包括爐體、耐火砌體、擋墻、鞍座。如圖4—7—41所示為常見噴霧式焚硫爐結構示意圖，現以此為例按其結構進行介紹。

　　1 ?爐體

? ? 焚硫爐爐體為鋼制圓筒形，由筒體、爐蓋組成，爐體外焊有加強圈，爐前蓋為爐體的主要部分設有硫槍、旋流裝置、人孔、視鏡。

　　1.1 硫槍

? ? 硫槍的型式較多，不同硫槍的主要區別在于霧化硫磺的方式。通常分氣體霧化和機械霧化兩類。

　　1.2 旋流裝置

? ? 為保證進入焚硫爐的硫霧與空氣充分混合燃燒。在爐端空氣入口位置安裝旋流裝置，結構如圖4-7—45所示?？諝饨?jīng)過旋流裝置，使氣體在爐內劇烈旋轉，形成切向擾動，以消除爐內氣流死角。由于在爐內高溫下使用，旋流裝置應選用耐高溫材料，0Cr25Ni20耐熱鋼有良好的抗氧化、抗熱疲勞性能，使用最高溫度達1150℃。

　　1.3 人孔、視鏡

? ? 人孔以備停車入爐內檢查、檢修，人孔上有點火口用于爐開車升溫。旋流裝置、人孔上配有圓形視鏡，材質為耐高溫石英玻璃，以觀察爐內火焰燃燒情況。

　　1.4 熱電偶測溫裝置

? ? 焚硫爐爐前、爐中、爐后及爐出口垂直方向設有熱電偶測溫點，并在爐出口設置取樣點。生產中，通過溫度和SO2濃度變化調節風硫比。

　　2 焚硫爐用耐火材料

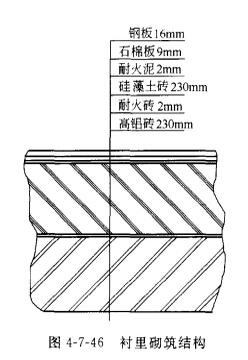

? ? 焚硫爐襯里砌筑是以耐火磚、澆注料等砌體構成的，爐體隔熱保溫是靠鋼殼內部的耐火磚即輕質保溫磚和耐火磚。輕質保溫磚、耐火磚選用硅藻土磚和高鋁磚，結構如圖4-746所示。保溫磚和耐火磚是決定爐體隔熱保溫好壞的主要因素，需合理選用材料。焚硫爐耐火砌體可選用粘土質保溫、耐火磚，最高使用溫度為1250℃，該耐火磚價格較低廉，筑爐成本較低。而高鋁磚性能優于粘土磚，但價格較高。焚硫爐一般不需設外保溫。理論上計算焚硫爐鋼殼的操作溫度低于50℃。

　　如圖4-7-46所示采用的耐火保溫層，在實際生產中，爐內操作溫度近1000℃，爐鋼殼溫度為70～80℃。若在設計時對爐襯里輕質保溫磚、耐火磚厚度進行適當調整，可接近理論上焚硫爐鋼殼操作溫度。但爐殼直徑增大，相應鋼材、耐火材料投資費用提高。

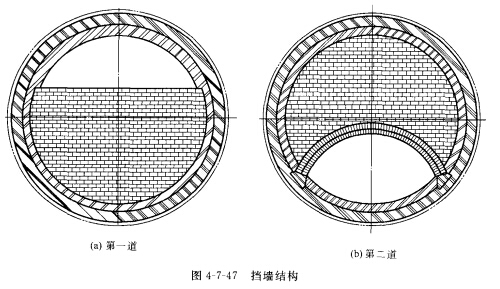

　　焚硫爐內設置三道擋墻，以促使?fàn)t氣折流，增強湍動程度和局部流動速度，改善爐氣在爐內的分布，延長停留時間，使硫磺得到充分燃燒，減少了爐氣燃燒流動過程中的死角。第一道、第三道擋墻開口位于上部，第二道開口位于下部，擋墻耐火磚采用高鋁磚，結構如圖所示。

　　爐子鋼殼外應安裝雨篷，以免直接受到雨水淋濕，從而避免殼體遭受冷凝酸的腐蝕。

　　盡管霧化的硫磺很快燃燒，但在爐子內部靠近硫磺噴槍附近仍然有部分爐氣中混有未完全燃燒的硫磺。這種氣體滲入到磚和鋼殼之間，會從人孔或焊接不好的地方泄漏氣體和流出硫磺。鋼殼內壁溫度若達到400℃以上，在這種溫度下，鐵就會與硫磺反應生成硫化鐵，造成殼體腐蝕。砌筑時應保證施工質量，使用時應保證風壓、泵壓和及時更換噴嘴，防止硫磺積存。

　　3 ?鞍座

? ? 焚硫爐采用多鞍座來支承自重，其中1個鞍座制作成固定式，其余做成活動的，以保證設備在溫度變化時能自由伸縮。爐出口處鞍座為固定鞍座，與底板焊接固定，活動鞍座與底板間不焊接，但底板應平整光滑。爐出口管設足夠量的膨脹節，膨脹量的確定以固定鞍座至爐端長度的伸長為依據。
