電加熱管式爐的優化設計為節省生產及維修成本，對電加熱管式爐進行優化設計采用澆注料代替常規的耐火磚，設計了新型擱管磚擱絲磚和透孔磚;爐膛結構由常規拱形改為方形，大砌塊燒結擱管磚擱絲磚的應用使?fàn)t膛穩定性增加，避免了更換不銹鋼管和爐絲時導致爐體保溫性能的下降;對爐體進行優化設計，爐體保溫性能好，安裝更加方便快捷實際應用表明，該爐型Dv值可達40mm?m/min;爐溫溫度恒定，爐溫的波動在±1℃以內，爐兩側溫度不超過室溫℃;生產直徑1.45mm高壓膠管半成品鋼絲，批次抗拉強度波動在±20MPa內。

　　電加熱管式爐作為鋼絲熱處理加熱設備，廣泛應用于制繩鋼絲彈簧鋼絲橡膠軟管增強用鋼絲(俗稱高壓膠管鋼絲)的半成品在線熱處理，以及成品油淬火回火鋼絲的熱處理生產中，由于其具有爐溫控制穩定操作簡單清潔環保造價低等優點，深受金屬制品生產企業的青睞如何合理地設計爐型，優化設計耐火磚的結構，使用維護方便，節能生產，為企業節省生產及維修成本，是爐體設計者必須考慮的問題。

　　1 爐體結構及工藝參數的確定

? ? 根據工況，在確定該生產線年產3000t高壓膠管鋼絲半成品電鍍黃銅鋼絲的情況下，用電作為能源，處理鋼絲直徑為1.45mm為滿足后道工序要求，生產線Dv值為35mmm/min，通過爐體結構設計和工藝計算，確定采用電加熱管式爐，工藝參數如下。

? ? (1)走線根數:24根;走線高度1000mm。

? ? (2)爐膛參數:0.4m×0.9m×15.8m(有效高度×寬度×長度);加熱爐外形:16.5m×1.76m×1.62m。

? ? (3)加熱方式:3段式電阻絲下加熱。

? ? (4)功率:198kW，其中預熱段81kW，加熱段81kw，均熱段36kw。

? ? (5)控溫方式:三段調功器控溫，控溫精度±1℃。

? ? (6)調功器型號:KTF3;熱電偶型號:K型。

? ? 2 優化設計

? ? 2.1 爐體設計

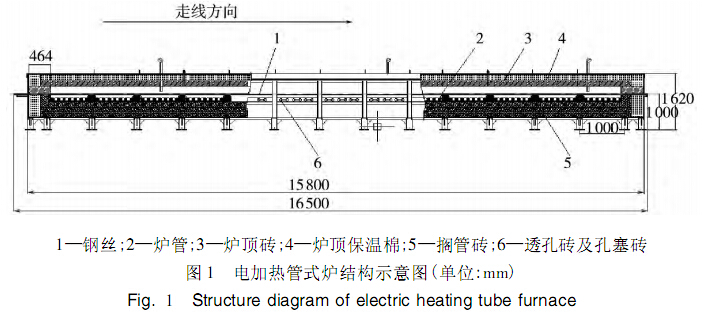

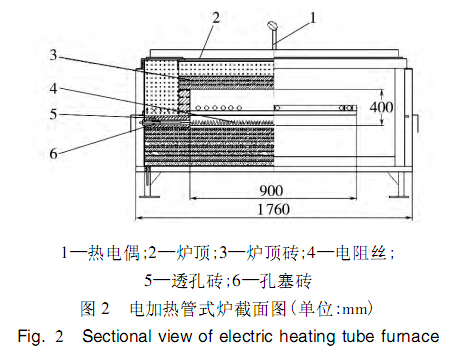

? ? 綜合考慮使用操作保溫節能和運輸?shù)纫蛩?，爐體采用框架式結構，由三段組成，在現場組裝;爐子的鋼結構外框架整體放在地坪上，三段通過螺栓連接，連接處用多晶耐火纖維棉保溫;考慮到爐底的承重，爐底采用10mm厚鋼板，外加支撐筋;爐體兩側除電保護罩外，用1.0mm厚鋼板通過抽芯鉚釘與框架相連;上層頂護板為活動板，放在壓實后的耐火棉上，四角用螺釘連接，方便爐體維護與常規爐體直接砌在地面上相比，該爐型安裝簡單，現場工作量小，維修方便，整體美觀大方，但造價略高爐體整體結構如圖1、圖2所示，主要由外框架爐管及擱管磚爐絲及擱絲磚透孔磚及孔塞磚保溫棉和控制系統組成。

　　2.2電加熱管式爐耐火材料

? ? 耐火材料在電加熱管式爐中比重較大，爐子的使用成本保溫性能及維護是否方便取決于爐體結構和耐火材料的選擇，本次設計使用新型的耐火材料，可以使用耐火磚砌拱形爐膛或者是大塊澆筑料砌塊，爐膛結構由拱形變成方形結構，使得爐子結構更加簡單。

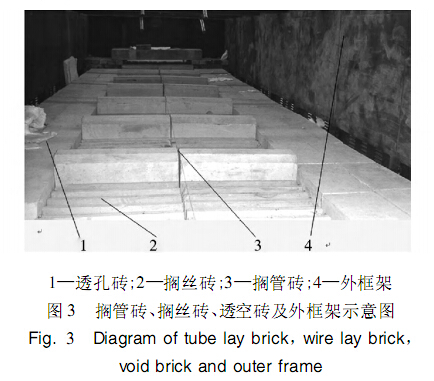

? ? 爐膛底部的擱絲磚爐膛側面的孔磚支撐磚和爐膛拱頂磚采用制作煉鋼爐澆注嘴的專用耐高溫澆注料燒結而成。燒結工藝的應用保證了砌筑材料的高溫強度和耐用性，并且現場施工簡單方便?，F(xiàn)場砌筑的擱絲磚、擱管磚、透空磚及爐體內框架如圖3所示。

　　2.2.1擱絲磚

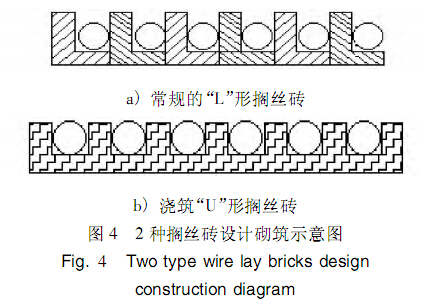

? ? 擱絲磚用來放置電加熱管式爐的加熱部件電阻絲，一般用于下加熱的爐型，爐絲在“U”形的擱絲槽內以往擱絲磚一般用L形耐火磚通過耐火泥砌筑而成，但由于單塊“L”形耐火磚質量小，在使用一段時間后，尤其是更換加熱絲過程中，“L”形耐火磚容易松動，影響保溫性能和爐絲的安放，爐子的維護很不方便新設計采用整體單元結構，一塊澆筑的耐火砌塊上面有6個“U”形槽，單塊質量60～80kg，平直度好，更換電阻絲方便，穩定性高，砌筑也很方便，僅需要少量耐火泥，與“L”形耐火磚相比，一塊相當于30～60塊。如圖4所示。

　　2.2.2擱管磚

? ? 擱管磚用于支撐爐管，常采用3塊耐火方磚(尺寸300mm×180mm×200mm)。本設計采用塊燒結磚(尺寸為450mm×200mm×200mm)，上支撐面兩側設計了較大的倒角，用于適當減小與不銹鋼管的接觸面，既保持合適的支撐，又有利于鋼管抽出維修由于燒結塊質量大，擱管磚更加穩定，避免了由于爐管來回抽動引起爐內耐火材料松動而造成的保溫性能下降;若爐膛寬度600mm，擱管磚用1塊即可。

? ? 2.2.3透孔磚

? ? 透孔磚主要作用有2方面:

? ?(1)保溫。在爐絲放置到擱絲磚后，爐絲的引出棒通過磚的孔引出，方便與外接電源連接，同時保溫，保持爐膛溫度的穩定。

? ?(2)支撐。在透孔磚上面砌筑數層耐火磚，爐膛兩側支撐頂磚，保持爐膛的穩定性。

? ?在該型耐火磚的設計燒結過程中，保持孔內表面的直線形很重要另外，孔壁要光滑，孔徑要比爐絲的圏徑大10mm，目的是保證能快速抽出燒斷或損壞的爐絲同時，透孔磚與擱絲磚要一一對應，透孔磚的孔中心與擱絲磚的電阻絲螺旋中心相一致，以便電阻絲放置或更換。

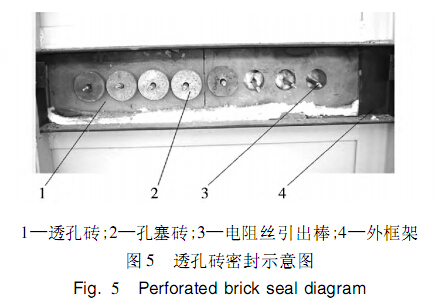

　　透孔磚“孔”的密封保溫，由保溫棉與保溫套即孔塞磚配合完成保溫套有一定錐度，中間孔徑要大于引出棒直徑5～6mm透孔磚密封如圖5所示。

? ?3 調試與應用效果

? ? 采用燒結大砌塊耐火材料，安裝方便，砌爐時間短，烘爐時間短，比常規管式爐的烘爐時間短一半(烘爐時間約為110h)烘爐工藝分3個過程:

? ? (1)預熱段加熱段與均熱段的烘爐溫度均設定為150℃，調功器輸出功率設定在10%～20%，連續加熱至設定溫度，保溫24h;

? ? (2)將設定溫度調整到500℃，調功器輸出功率設定在50%，連續加熱至設定溫度，保溫36h;

? ? (3)將設定溫度調整到900℃，調功器輸出功率設定在50%，連續加熱至設定溫度，保溫12h。

? ? 通過跟蹤，正常生產時，Dv值可達40mm?m/min，滿足生產需求;爐溫恒定，其波動在±1℃以內，爐兩側溫度不超過室溫30℃，爐頂溫度和室溫相同生產直徑1.45mm高壓膠管半成品鋼絲，批次抗拉強度波動±20MPa，滿足產品需求。

? ? 4 結論

? ? 采用大砌塊燒結耐火材料，爐體結構簡單，制作方便，安裝調試方便快捷，爐體穩定性更好，爐溫控制精確，半成品鋼絲性能穩定通過改進爐體結構，達到了節能降耗的目的，滿足了產品需求。
