1 主題內(nèi)容與適用范圍
本標(biāo)準(zhǔn)規(guī)定了建材用鋼纖維增強(qiáng)耐火澆注料(以下簡稱鋼纖維澆注料)的定義、分類、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、包裝、標(biāo)志、貯存與運(yùn)輸?shù)取?br />
本標(biāo)準(zhǔn)適用于建材工業(yè)窯爐用的鋼纖維澆注料，也適用于其他工業(yè)熱工窯爐用的鋼纖維澆注料。
2 引用標(biāo)準(zhǔn)
GB6900.4 粘土、高鋁質(zhì)耐火材料化學(xué)分析方法EDTA容量法測定氧化鋁量
GB8932.3 致密耐火澆注料常溫抗折強(qiáng)度和耐壓強(qiáng)度試驗(yàn)方法
GB8932.4 致密耐火澆注料稠度測定和試樣制備方法
GB8932.5 致密耐火澆注料線變化率試驗(yàn)方法
3 定義
鋼纖維增強(qiáng)耐火澆注料是指以高鋁礬土熟料或剛玉等為骨料和粉料，加入結(jié)合劑和適量的耐熱不銹鋼纖維，也可加入適當(dāng)?shù)耐饧觿┡渲贫傻哪突饾沧⒘稀?/p>
4 分類
按性能分為普通類和高強(qiáng)類4種型號：FA、FC、FHA、FHC。
5 技術(shù)要求

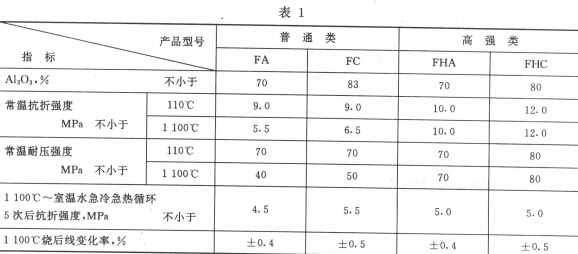

5.1 鋼纖維澆注料的理化指標(biāo)應(yīng)符合表1規(guī)定。
6 試驗(yàn)方法
6.1 試樣制備
按GB8932.4的規(guī)定制備試樣，試樣尺寸為40mmX40mmXl60mm。
6.2 三氧化二鋁
按GB6900.4進(jìn)行分析。
6.3 1100℃燒后線變化率
按GB8932.5進(jìn)行測定。
6.4 常溫狀態(tài)下抗折強(qiáng)度及耐壓強(qiáng)度
按GB8932.3進(jìn)行測定。
6.5 1100℃～室溫水急冷急熱循環(huán)5次后的抗折強(qiáng)度
按附錄A(補(bǔ)充件)進(jìn)行測定。
7 檢驗(yàn)規(guī)則
7.1 產(chǎn)品組批
鋼纖維澆注料按同一型號組批，每批不超過20t，原料變更時，應(yīng)另組批。
7.2 取樣方法
每批為一個取樣單位，取樣應(yīng)有代表性。每批應(yīng)由其中5～10袋(桶)中等量取樣，總量不少于5kg，該樣分為兩份，一份按第6章試驗(yàn)方法進(jìn)行檢驗(yàn)，另一份作仲裁封樣(封樣保留時間為4個月)。
7.3 判定規(guī)則
檢驗(yàn)結(jié)果若有一項(xiàng)不符合本標(biāo)準(zhǔn)第5章要求時，按7.2條規(guī)定重新取雙倍樣進(jìn)行復(fù)檢，復(fù)檢結(jié)果若有一項(xiàng)不合格者，則判定該批澆注料為不合格。
8 包裝、標(biāo)志、貯存與運(yùn)輸
8.1包裝
可用密封桶裝，也可用防潮、耐磨、不被鋼纖維刺破的袋裝。具體包裝形式可根據(jù)用戶要求商議。每桶(袋)凈重40±1.0kg或25±0.5kg?？筛鶕?jù)用戶要求將鋼纖維、結(jié)合劑或外加劑單獨(dú)包裝。
8.2標(biāo)志
在包裝桶(袋)上應(yīng)注明品名、型號、凈重、包裝年、月、日及生產(chǎn)廠名稱。
8.3貯存與運(yùn)輸
應(yīng)貯存于干燥庫房中，密封桶包裝有效貯存期為6個月，袋裝有效貯存期為4個月。裝運(yùn)中，應(yīng)有防潮措施，嚴(yán)禁受潮。
9 質(zhì)量證書
鋼纖維澆注料出廠時，應(yīng)向用戶發(fā)出包括品名、型號、重量、包裝日期、質(zhì)量檢驗(yàn)結(jié)果及施工參考加水量并加蓋生產(chǎn)廠質(zhì)檢印章的質(zhì)量證書。
