? ? 在耐火材料使用過(guò)程中，尚存在一種偏重于耐火材料選擇而輕視耐火泥及耐火粉科的選擇的傾向，致使?fàn)t窯的耐火材料雖然采用了優(yōu)材料，而由于耐火泥量不好或者耐火泥使用方法不正確，造成砌體侵蝕加快，爐體變形甚至下沉，爐齡縮短等情況。為了延長(zhǎng)窯爐的使用壽命，在設(shè)計(jì)和砌筑窯爐時(shí)，除了對(duì)耐火磚要進(jìn)行認(rèn)真選擇外，而且還必須重視耐火泥及耐火粉料的選擇。只有選用與耐火磚相適應(yīng)性能的耐火泥進(jìn)行砌筑，才能使耐火磚的性能充分得到發(fā)揮。一般地說(shuō)，使用什么樣的耐火磚，就應(yīng)采用什么樣的耐火泥進(jìn)行砌爐。例如砌粘土磚用粘土耐火泥，砌高鋁磚則用高鋁磚耐火泥，砌硅磚則需用硅耐火泥。而當(dāng)砌象碳化硅那樣的制品在沒(méi)有SiC耐火泥時(shí)，一般可根據(jù)耐火泥的性能及實(shí)踐經(jīng)驗(yàn)進(jìn)行選擇。實(shí)踐證明，砌碳化硅制品用高鋁耐火泥較好。目前，耐火材料工業(yè)窯爐常用的耐火泥主要有；粘土耐火泥，高鋁耐火泥，硅耐火泥及磷酸鹽耐火泥漿。

? ? 1.粘土耐火泥

? ? 粘土耐火泥按照其耐火度不同分為四種牌號(hào)。粘土耐火泥根據(jù)其顆粒組成不同又可分為粗粒耐火泥，中粒耐火泥，細(xì)粒耐火泥及高爐耐火泥。耐火泥的顆粒組成應(yīng)符合有關(guān)規(guī)定的標(biāo)準(zhǔn)。

? ? 粘土耐火泥主要由粘土耐火熱料與耐火生粘土組成。耐火熱料與生粘土的含量也應(yīng)符合規(guī)定的要求。耐火生粘土可塑性好，又能在水中分散，用它作為粘土耐火泥結(jié)合劑

? ? 2.高鋁耐火泥

? ? 高鋁耐火泥常用的有三種規(guī)格。

? ? 高鋁耐火泥按顆粒組成可分為細(xì)粒耐火泥和粗粒耐火泥，其顆粒組成應(yīng)符合規(guī)定標(biāo)準(zhǔn)。砌筑剛玉磚時(shí)可使用(LF)-70耐火泥，而砌筑三級(jí)高鋁磚時(shí)可使用(NF)-40的粘土耐火泥。

? ? 3.硅耐火泥

? ? 硅耐火泥用于砌筑硅磚。

? ? 4.磷酸鹽泥漿

? ? 高強(qiáng)磷酸鹽泥漿又叫701號(hào)泥漿，實(shí)驗(yàn)和在生產(chǎn)實(shí)踐中使用表明，其粘結(jié)強(qiáng)度比高鋁耐火泥的粘結(jié)強(qiáng)度高約7倍。701號(hào)泥漿具有高溫收縮小，抗侵蝕性強(qiáng)，耐火度高，砌筑性能好，硬化快等特點(diǎn)。在搪瓷工業(yè)窯中可用于砌筑高溫區(qū)襯墻、爐底板及用于修補(bǔ)爐底板及其它部位的裂紋等。

? ? 磷酸鹽泥漿主要由高鋁熟料粉，濃度為85%，比重為1.689克／厘米2的無(wú)色透明工業(yè)磷酸及水組成。一般配料以后需經(jīng)24～48小時(shí)的困料后方可使用。補(bǔ)爐底板時(shí)，可在不熄火的高溫情況下，將巳壞的爐底扳去掉，換上新?tīng)t料，用磷酸鹽泥漿填縫抹實(shí)。如果裂縫小于15毫米，可在高鋁熱十；1粉小配入一定數(shù)量2—3毫米粒徑的熟料顆料，攪拌均勻后經(jīng)24小時(shí)困料，把泥漿注入裂縫，抹實(shí)即可。

? ?砌筑窯爐時(shí)，除了用耐火泥之外，為了提高砌體的氣密性及為了保護(hù)砌體免遭侵燭，增加砌體輻射的能力常在高溫爐世及砌體表面涂上一層耐火物料，這層耐火物料稱之為耐火涂料。按照用途不同，耐火涂料可分為密封涂料和保護(hù)涂料以及輻射涂料。

? ? 1.密封涂料

? ? 密封涂料用于提高窯爐系統(tǒng)的氣密性。

? ? 2.保護(hù)涂料

? ? 保護(hù)涂料用于保護(hù)爐膛，火道等內(nèi)砌體不受高溫氣體、爐渣，金屬氧化物及化學(xué)物的侵蝕和破壞作用。

? ? 3.輻射涂料 ?

? ? 除上述兩種涂料之外，近年來(lái)為了增加高溫爐壁對(duì)被加熱物的給熱量，達(dá)到提高熱效率，節(jié)約能源的目的，試制成功了一些耐高溫的強(qiáng)輻射涂料，其中應(yīng)用最廣的是碳化硅涂料。在各種加熱爐內(nèi)襯的耐火材料表面上，噴涂siC輻射涂層，增加爐壁對(duì)物料的輻射能，能取得顯著節(jié)能效果。下面為耐火泥使用方法。

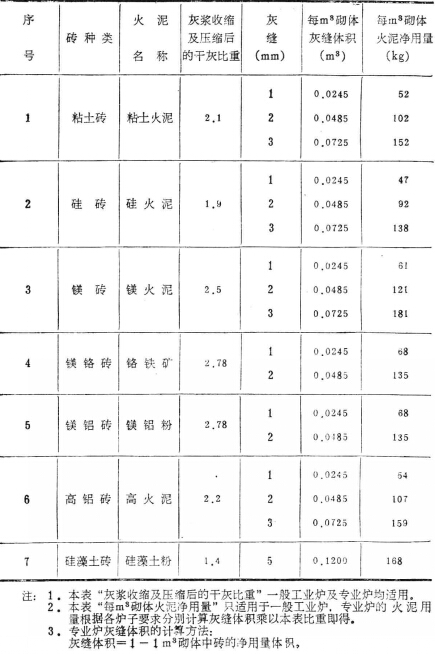

? ? 砌筑前應(yīng)根據(jù)砌體類別通過(guò)試驗(yàn)確定火泥的稠度和加水量，檢驗(yàn)火泥的砌筑性能(主要是粘結(jié)時(shí)間)是否滿足砌筑要求。現(xiàn)場(chǎng)配制火泥時(shí)，必須按確定的原料配比配料，稱量準(zhǔn)確、攪拌均勻。不應(yīng)在調(diào)制好的火泥內(nèi)任意加水或結(jié)合劑。用水必須清潔。不同品種的火泥使用時(shí)不得混雜，調(diào)制火泥時(shí)，也不得混用攪拌機(jī)的漿槽等機(jī)具，并應(yīng)及時(shí)清洗。摻有火泥、水玻璃或鹵水的火泥，不應(yīng)在砌筑前過(guò)早調(diào)制。已初凝的火泥不得使用。
