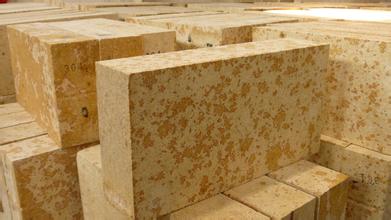

硅磚是氧化硅質(zhì)耐火材料的主要種類，其中SiO2的質(zhì)量分數(shù)不低于93％。硅磚是典型的酸性耐火磚，對酸性爐渣具有良好的抵抗性，對Al2O3，FeO，Fe2O3等氧化物也具有良好的抵抗性，但對堿性爐渣的抵抗能力差，易被CaO，K2O，Na2O等氧化物作用而破壞。硅磚的荷重軟化溫度高達l640—1680℃，在高溫下長期使用體積比較穩(wěn)定。但硅磚抗熱震性差，耐火度不夠高。硅磚的性質(zhì)，包括化學(xué)礦物組成、真密度、體積密度、耐火度、荷重軟化溫度、高溫體積穩(wěn)定性、抗熱震性以及抗渣性等，與原料的性質(zhì)、晶型轉(zhuǎn)變狀況以及制造工藝等諸多因素密切相關(guān)。
(1)化學(xué)礦物組成。硅磚中SiO2的質(zhì)量分數(shù)應(yīng)大于93％。一般硅磚中的晶相為鱗石英和方石英以及少量的殘存石英，基質(zhì)為玻璃相。
(2)真密度和體積密度。硅磚真密度的大小是判斷其晶型轉(zhuǎn)變程度的重要標志之一。一般硅磚的真密度小于2.388／cm3，優(yōu)質(zhì)硅磚的真密度為2.33—
硅磚的體積密度與氣孔率有關(guān)。一般硅磚的顯氣孔率為17％一25％，體積密度為1.8—
(3)耐火度。硅磚的耐火度較低，為1670—
(4)荷重軟化溫度。硅磚的荷重軟化溫度較高，一般為1620—
(5)體積穩(wěn)定性。硅磚在加熱過程中，除了存在一般的熱膨脹外，還發(fā)生晶型轉(zhuǎn)變并伴有體積膨脹。如果磚內(nèi)存在未轉(zhuǎn)變的殘余石英，高溫下將繼續(xù)轉(zhuǎn)變成鱗石英或方石英，產(chǎn)生較大的體積膨脹。普通硅磚從常溫加熱到
(6)抗熱震性；由于溫度劇烈變化時，硅磚內(nèi)部的結(jié)晶發(fā)生快速型轉(zhuǎn)變，體積突然膨脹或收縮，產(chǎn)生較大的內(nèi)應(yīng)力，使硅磚崩裂或剝落。因此，硅質(zhì)耐火耐火磚的抗熱震性很差，在
(7)抗渣性。作為酸性耐火磚，硅磚對酸性和弱酸性爐渣以及含腐蝕性氣體的爐氣的抗侵蝕能力很強。對含有Ciao和FeO的爐渣侵蝕作用也有一定的抵抗能力。這是由于Si02與CaO或FeO共存時，Si02吸收一定數(shù)量的Cao和FeO后，在高溫下生成兩種互不相溶的黏度較大的液相，不易形成熔滴或滲入耐火磚的氣孔中。
雖然硅磚的耐火度不是很高，但荷重軟化溫度較高，高溫結(jié)構(gòu)強度大，而且在
用硅磚砌筑的爐窯在加熱烘烤過程中，應(yīng)緩慢升溫，以免因膨脹過急而使砌體破壞。
相關(guān)文章推薦：硅質(zhì)耐火磚在焦?fàn)t里的應(yīng)用? 輕質(zhì)硅磚? 硅磚泥料的配料
?
