摘要:制備了多種試樣在不同濃度的硫酸鹽水溶液中浸漬，研究和分析了滲透情況，結(jié)果確認(rèn)硅酸鹽特殊水泥適合用于工業(yè)煙囪作為澆注料使用。
　　關(guān)鍵詞:耐酸性;浸漬;澆注料
　　1前言
　　用于工業(yè)煙囪內(nèi)襯的澆注料，由于排放煙氣的成分的影響，需要其具有耐酸性。為此，將使用高鋁水泥和硅酸鹽系特殊水泥的澆注料浸漬在硫酸水溶液中，研究和分析了酸對(duì)各試樣滲透的情況。
　　2試驗(yàn)方法

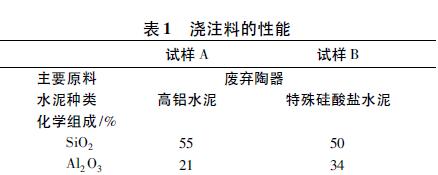

　　使用表1所示的陶器碎屑為主要骨料，制備了使用高鋁水泥的配料A和使用硅酸鹽系特殊水泥的配料B，并加工成40mm×40mm×160mm果盒型試樣，供試驗(yàn)使用。于110℃干燥后，浸漬在2%和20%兩種濃度的H2SO4水溶液中72h，外觀觀察并在斷面涂覆PH試劑，觀察了酸的滲透深度。測(cè)量了沒有浸漬和浸漬后的各個(gè)試樣的一般物理性能。 　　3試驗(yàn)結(jié)果
　　浸漬后的試樣外觀，在2%濃度H2SO4水溶液中，試樣A沒有發(fā)現(xiàn)變化。但在20%濃度H2SO4水溶液中，黏結(jié)劑被侵蝕，為骨料浮出的狀態(tài)。在2%和20%濃度H2SO4水溶液中，均發(fā)現(xiàn)試樣B表面粘附白色析出物(CaSO4)，但黏結(jié)劑部位的侵蝕少。

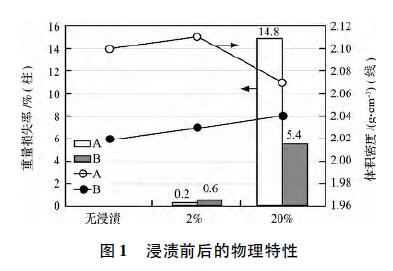

　　圖1是浸漬前后的體積密度和重量損失率。20%濃度H2SO4水溶液時(shí)，A試樣重量損失率大，體積密度也降低。試樣B沒有發(fā)現(xiàn)該傾向。 　　4結(jié)語(yǔ)
　　在這次從低濃度到高濃度廣范圍耐酸性試驗(yàn)中，確認(rèn)了耐酸性優(yōu)越的硅酸鹽特殊水泥適合工業(yè)煙囪用澆注料。
