大碹作為玻璃熔窯的重要部位，它與胸墻和前臉墻組成的火焰空間可以吸收燃料燃燒釋放的熱量再輻射到玻璃的液面上。在設計時既要保證大碹結構的穩定性以延長使用壽命，又要減少熱量的散失提高節能效果。硅磚由于容重輕、機械強度高、生產成本低，一般作為玻璃熔窯大碹的首選材料。因此，大型玻璃熔窯大碹結構的耐火材料設計構成如圖1所示，接觸火焰空間部分采用優質硅磚，符合硅磚GB/T2608-2012標準規定，荷重軟化溫度不低于1680℃、耐火度不低于1710℃。在硅磚上面鋪一層50mm厚與之相配套的硅質密封泥料，硅質密封料要求SiO2質量分?jǐn)?shù)不低于96%，荷重軟化溫度不低于1650℃、耐火度不低于1710℃。密封泥上面采用輕質硅磚鋪設保溫層，以達到隔熱節能效果。輕質硅磚要求SiO2質量分?jǐn)?shù)不低于92%，荷重軟化溫度不低于1620℃、耐火度不低于1700℃。以上3層為冷態砌筑，烤窯后再在最外面熱態鋪設保溫涂料，保溫涂料的耐火度要求可稍低。
顯然中間硅質密封料的要求較高，如果使用不恰當?shù)拿芊饬?，?huì)帶來嚴重的后果。某公司一條浮法玻璃熔窯運行僅僅半年多，就出現了問題。
玻璃缺陷分析
某浮法玻璃熔窯運行半年多，由于冷卻循環水水質出現問題，導致鼓泡器多數燒壞漏水，不得已將鼓泡器全部撤出，隨之3#、4#小爐對應大碹溫度上升將近20℃，玻璃中出現大量缺陷，每10m2大約6～10個，位置不固定，邊部稍多。針對玻璃中出現的缺陷，進行了取樣分析，外觀如圖2所示，缺陷均為透明的疙瘩(即為癤瘤)，帶變形尺寸約在0.5～5mm之間。

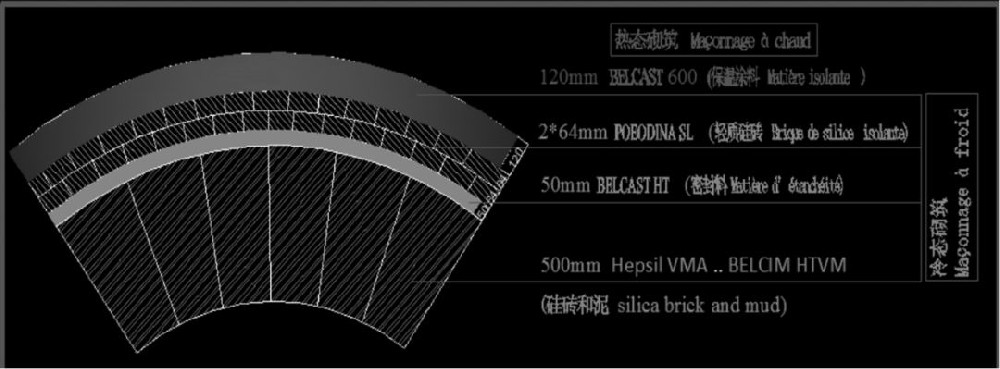

圖1 玻璃熔窯大碹結構及耐火材料

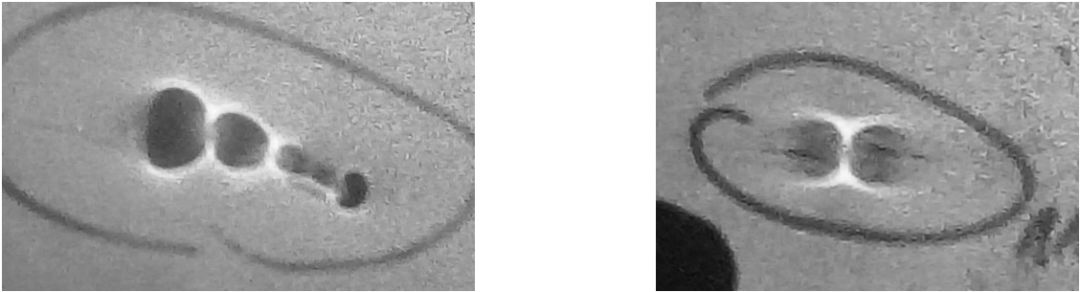

圖2 帶有缺陷的玻璃樣品
采用江南光學儀器廠的BM 2100 P0L型偏光顯微鏡，對玻璃缺陷進行進一步的觀察，如圖3所示。癤瘤缺陷內部、周?chē)鷽](méi)有未熔物和析晶體，但癤瘤兩頭均拉出長的玻筋。說明此缺陷經過了高溫，可能來自熔窯的上部空間。
基于TESCAN公司的MIRA 3型電子掃描顯微鏡，采用Thermo公司的9806A-3UUS-SN型能譜儀，對癤瘤進行成分分析。共分析15個樣品，成分基本一致，結果如圖4和表1所示。

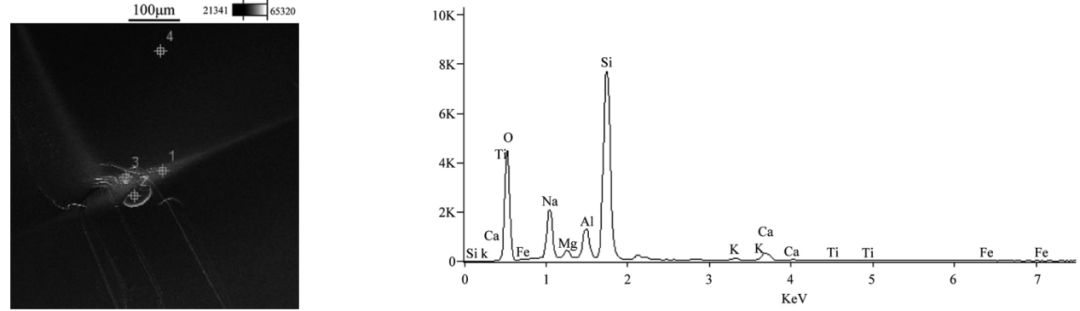

圖4 電子掃描顯微鏡分析(左:SEM圖，右:能譜圖)圖片

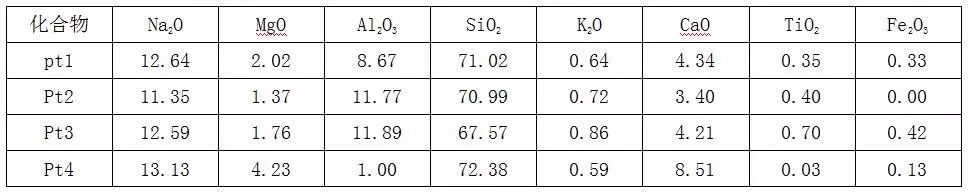

表1 玻璃缺陷的化學成分(質量分?jǐn)?shù))/%
表1中pt1～pt3為玻璃癤瘤缺陷位置的成分，pt4為正常玻璃位置的成分。對比分析結果，癤瘤成分中的Al2O3、TiO2、Fe2O3偏高，應該為不定型耐火材料。
玻璃缺陷的來源分析
從以上分析結果初步判斷，玻璃癤瘤缺陷可能來源于熔窯上部空間，即碹頂耐火材料。因此將4#小爐對應位置的碹頂保溫層打開進行檢查，結果保溫層打開后發現密封泥料沒有了，扒開5#小爐對應位置的碹頂保溫層，查看結果是，發現密封料由碹邊向內逐漸變薄，直至消失。對存留的密封泥料取樣分析，化學成分見表2中硅質密封料1#樣的成分，顯然與設計硅質密封料2#(選材取樣)的成分相差甚遠。

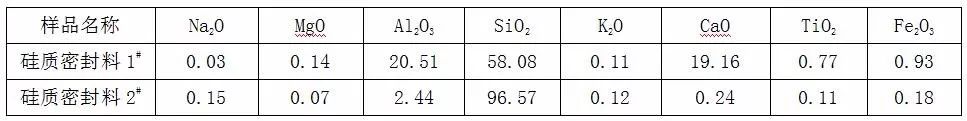

表2 實際使用和設計的硅質密封料成分(質量分?jǐn)?shù))/%
由表2可知，實際使用的碹頂密封料主要成分為CaO、Al2O3和SiO2，參照?qǐng)D5CaO-Al2O3-SiO2系統相圖，該組分的低共熔點如圖中所標在1300℃以下。該玻璃熔窯內部大碹熱面溫度為1580～1590℃，經計算碹磚與密封泥料之間的界面溫度為1301.69～1310.16℃，高于所用密封料的低共熔點。特別是在鼓泡器停用后碹頂溫度的進一步升高，使密封料熔融，沿著大碹磚的脹縫、砌筑縫下流，滴落進入玻璃中。

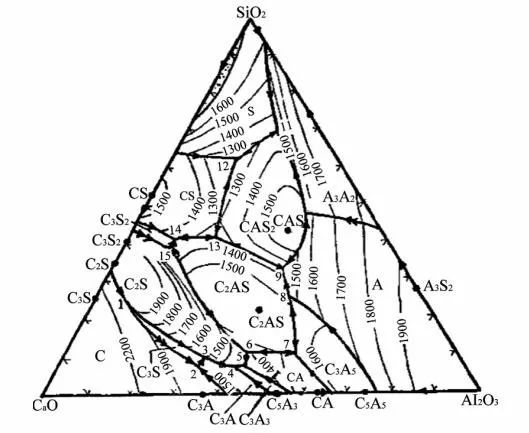

圖5 CaO－Al2O3 －SiO2 系統相圖
分析出原因后，工藝上進行了調整:減少前區熱負荷，加到5#、6#，加強均化;熱點降低溫度30℃。采取這個措施后，缺陷很快減少，逐漸趨于正常。
在缺陷解決后，由于沒有及時處理錯誤的密封料問題，在熔窯又運行幾個月后，大碹出現透火。用高溫內窺鏡對大碹進行檢查，已經出現了鼠洞，見圖6。這是因?yàn)椋廴诘拿芊饬舷铝餍纬闪烁蟮目p隙，熔窯氣體(主要為堿蒸氣)沿著縫隙上升并在溫度相對較低處冷凝沉積，在Na2O的參與下，和硅磚反應形成低共熔物;到達密封料位置的，和密封料、大碹硅磚及輕質保溫磚反應，加劇對耐火材料的侵蝕。

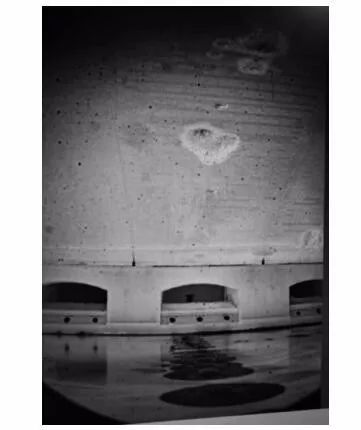

圖6 高溫?cái)z像儀拍攝大碹內部的鼠洞
因此該玻璃熔窯不能再帶著錯誤的密封泥料運行，逐段將外保溫打開更換密封料，從根本上解決了問題。
結 論
由于玻璃熔窯大碹硅磚和輕質保溫磚之間的密封泥料使用錯誤，在熔窯運行中形成了熔點低于碹頂溫度的低共熔物，在造成玻璃癤瘤缺陷的同時，加劇了對碹頂硅磚的侵蝕，短短時間就使大碹出現了鼠洞，這給玻璃熔窯的砌筑工程師敲響了警鐘。
