耐火可塑料是以搗打、振動或擠壓方法施工的泥坯狀或泥團(tuán)狀不定形耐火材料。由一定級配的耐火骨料、粉料、結(jié)合劑、外加劑加水或其他液體經(jīng)過充分混練而成。按耐火骨料材質(zhì)分為：粘土質(zhì)、高鋁質(zhì)、剛玉質(zhì)、硅質(zhì)、鎂質(zhì)、鉻質(zhì)、鋯英石質(zhì)和碳化硅質(zhì)耐火可塑料等。按結(jié)合劑種類分為：水玻璃、磷酸鹽、硫酸鹽和有機(jī)結(jié)合劑耐火可塑料等。按硬化方式分有氣硬性或熱硬性耐火可塑料兩種。
耐火可塑料通常采用Al2O3-SiO2系骨料，選擇骨料時主要考慮材料的體積穩(wěn)定性，一定的吸水率并能與膠結(jié)材料很好燒結(jié)，如粘士熟料、燒結(jié)氧化鋁、電熔氧化鋁等。結(jié)合粘士通常是可塑料的重要原料，直接影響可塑料性能，除要求其可塑性和結(jié)合性良好以外，還應(yīng)重視粘土的燒結(jié)性能和堿含量指標(biāo)?？伤芰现袚接?一定數(shù)量的生粘土，用它砌筑的爐體干燥時產(chǎn)生收縮，加熱冷卻后還會進(jìn)一步收縮，如果收縮量過大就會造成爐體損壞。高溫下的二次莫來石化引起的體積膨脹，不能抵消生粘土造成的收縮，因此常在可塑料中加入適量的膨脹性材料，如藍(lán)晶石細(xì)粉。藍(lán)晶石在1300℃開始分解形成莫來石和石英時，急劇產(chǎn)生10%~12%的 體積膨脹，借以抵消可塑料基質(zhì)部分的高溫收縮。但干燥收縮仍然存在，所以加入適量的超細(xì)瘠性原料，如石英、電熔氧化鋁等細(xì)粉，代替部分粘土，這既對減小收縮有利，還可提高高溫負(fù)荷性能。
可塑料常用的外加劑還有增塑劑、增強(qiáng)劑等。紙漿廢液、環(huán)烷酸、木質(zhì)素磺酸鹽及無機(jī)、有機(jī)的膠體保護(hù)劑均可用作增塑劑，草酸、脂肪族酸等對磷酸結(jié)合的可塑料可延長保存期。
混合后泥料困料，既能消除料中部分氣體，又能增加泥料塑性，擠壓成型或再加真空脫氣措施，可塑料的質(zhì)量會更好。耐火可塑料的可塑性高低對施工和貯存都非常重要，生產(chǎn)中常用可塑性指數(shù)（試樣受沖擊力后的塑性變形高度與原試樣高度的百分比）進(jìn)行控制，一般為15%~40%，實際多采用20%~35%，低于20%時泥料干硬，施工困難，高于35%時泥料太軟，不易搗實而且加熱后收縮也大。
一般技術(shù)性能與普通的不定形耐火材料類似。以下著重敘述可塑料的線變化率、強(qiáng)度和抗熱展性。

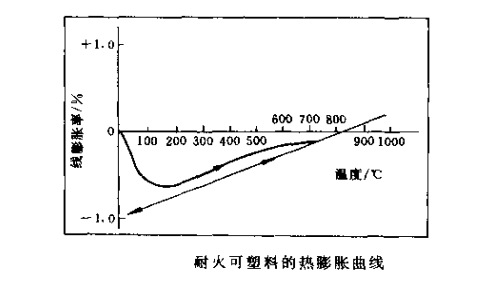

可塑料的體積穩(wěn)定性可依據(jù)線變化率及熱態(tài)線膨脹率來判斷。下圖為氧化鋁含量42%的熱硬性可塑料往返加熱的熱膨脹曲線。加熱初期、由于粘土部分脫水產(chǎn)生收縮，繼續(xù)加熱逐漸趨向膨脹。經(jīng)過3~4次反復(fù)加熱、冷卻，其線變化率與一般粘土磚和高鋁磚近似。

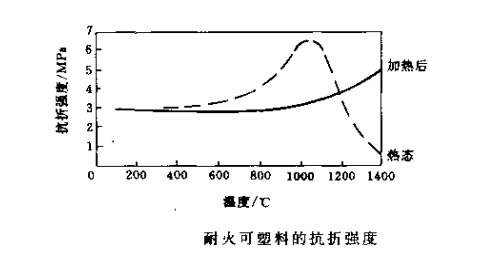

通?？伤芰霞訜嶂?200~1300℃以上進(jìn)入燒結(jié)期，冷態(tài)強(qiáng)度增高。在1100~1200℃以前熱態(tài)抗折強(qiáng)度比冷態(tài)抗折強(qiáng)度高，當(dāng)溫度達(dá)到1200℃以上，部分可塑料呈軟化狀態(tài)，則熱態(tài)強(qiáng)度比冷態(tài)強(qiáng)度低。1200℃以上，熱態(tài)強(qiáng)度與冷態(tài)強(qiáng)度呈現(xiàn)完全不同傾向，下圖為可塑料抗折強(qiáng)度實例。從實際效果考慮，掌握耐火可塑料 的熱態(tài)強(qiáng)度變化特性是很重要的。

與相同材質(zhì)的耐火磚以及其他不定形耐火材料相比，耐火可塑料的抗熱震性較好，主要有以下幾點：鋁硅質(zhì)可塑料在加熱過程和高溫下使用時，不會產(chǎn)生晶型轉(zhuǎn)變而引起嚴(yán)重變形，加熱面附近的礦物組成為莫來石和方石英微晶，玻璃相較少，由加熱而向低溫側(cè)的結(jié)構(gòu)和物相的物理性質(zhì)是遞變而非激變。

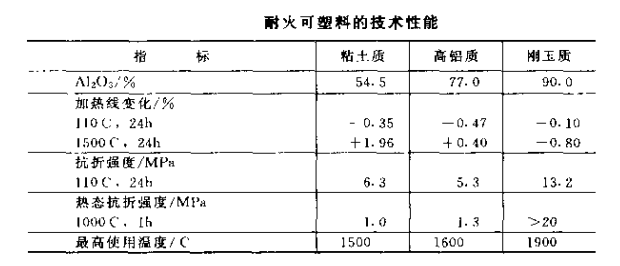

常用的耐火可塑料有粘土質(zhì)、高鋁質(zhì)和剛玉質(zhì)，其技術(shù)性能見下表。

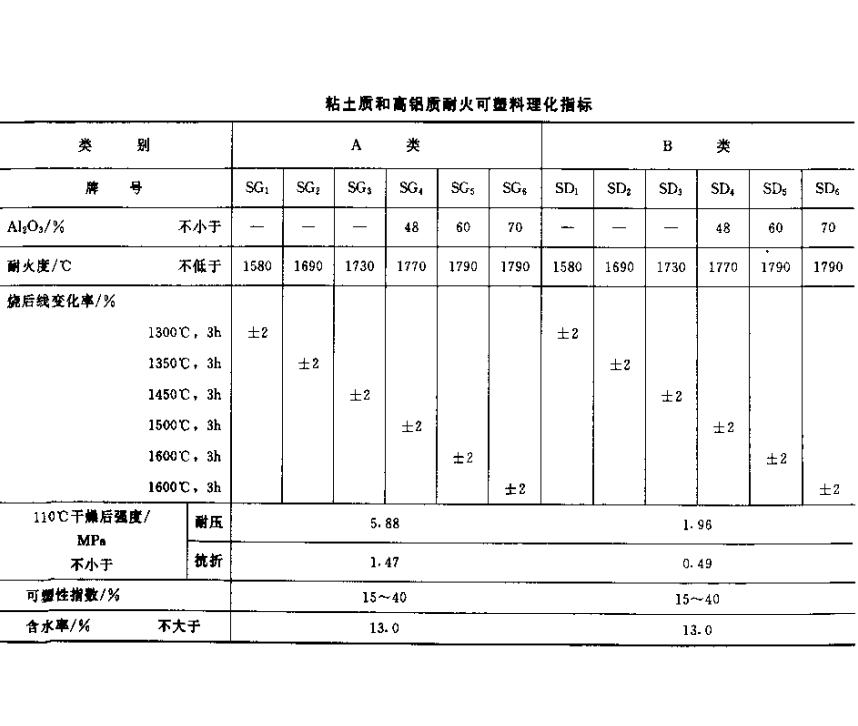

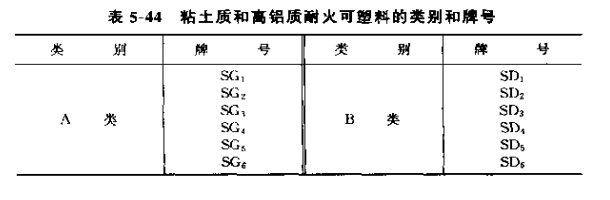

標(biāo)準(zhǔn)YB/T5115-93將粘土質(zhì)和高鋁質(zhì)耐火可塑料按強(qiáng)度和耐火度分為A、B兩類，參見下表，其技術(shù)性能要求參見下表的規(guī)定。


耐火可塑料使用溫度因材質(zhì)而異，如普通粘土質(zhì)的可用于1300~1400℃，優(yōu)質(zhì)粘土質(zhì)的可用于1400~1500℃，高鋁質(zhì)的可用于1500~1600℃，剛玉質(zhì)的可用于1500~1900℃。為使耐火可塑料烘烤升溫時容易脫水，在工作面每隔100~150mm預(yù)設(shè)3~6mm直徑的小排氣孔，孔深度為壁厚的三分之二。此外，每隔 1000~1500mm需設(shè)置1~3mm寬、50mm深的膨脹縫，以緩沖可塑料的熱脹冷縮變化?？伤芰弦话悴恍枰B(yǎng)護(hù)，由于應(yīng)用了水溶性添加劑，所以要盡早進(jìn)行烘烤，若因某種原因而要摘置一段時間，則需用塑料膜覆蓋以防止干裂；烘烤時要盡可能緩慢升溫，升溫速度一般為30~50℃/h，200℃以下以及800℃附近尤其要緩慢 加熱。
耐火可塑料適用于各種加熱爐、均熱爐、退火爐、滲碳爐、電爐、燒結(jié)爐等。
