為保證耐火襯里砌筑質量，實現耐火襯里砌筑控制標準和指標，特編制耐火襯里精細化質量管理措施，詳細的明確了耐火襯里監督檢驗驗收工作中的具體辦法，使耐火材料襯里砌筑監督檢驗工作落到實處。
日前,針對××公司煤化工反應爐耐火襯里砌筑建設需要,為保證反應爐耐火襯里砌筑質量,實現反應爐耐火襯里砌筑控制標準和指標,特編制反應爐耐火襯里砌筑精細化質量管理措施,以規范和指導業主、施工單位、監理的質量控制活動。耐火襯里砌筑精細化質量管理工作的開展,明確了耐火襯里砌筑監督檢驗驗收工作中的具體辦法,使耐火襯里砌筑監督檢驗驗收工作落到了實處。精細化管理的核心理念:精、準、細、嚴。精是做精、做好,精益求精;準是準確、準時,信息與決策準確無誤;細是操作細化、管理細化,重視細節;嚴是嚴格執行制度標準和程序規定,嚴格控制偏差。
編制依據中必須明確的條款 ? ? ?
本方案依據以下標準規范:
(1) 《工業爐砌筑工程施工及驗收規范》GB50211-2004;(2)《工業爐砌筑工程質量檢驗評定標準》GB50309-92;(3)《化學工業爐砌筑技術條件》HG/T20543;(4《)磚的試驗制樣》GB/T7321;(5)《耐火制品尺寸、外觀及斷面的檢查方法》GB/T10326;(6)《致密耐火澆注料顯氣孔率和體積密度試驗方法》YB/T5200-93;(7)《致密耐火澆注料線變化率試驗方法》YB/T5203-93;(8)《煉油、化工施工安全規程》HGJ233-87 SHJ505-87。
本方案依據××公司的反應爐耐火材料襯里技術規格書。
本方案依據××公司的反應爐設計施工圖紙和有關技術資料。
施工范圍及主要工程量 ? ? ?
(1) 施工范圍為三臺反應爐耐火材料的筑爐施工。
(2) 高鉻磚:59436.18 kg×3臺,低鉻磚:34181.07 kg×3臺,空心球磚:7066.64 kg×3臺。爐磚共計:302.05 t。
(3)纖維可壓縮材料:1000 kg×3臺,剛玉火泥:400 kg×3臺,低鉻火泥:1050 kg×3臺,高鉻火泥:1800 kg×3臺,重質澆注料:10950.78 kg×3臺。輔料共計:45.6 t。
精細化組織機構及職責 ? ? ?
(1) 組長負責全面的管理工作,管理現場人員,協調施工隊與監理的有關事宜。
(2)質檢員:質檢員負責每日的砌筑質量檢查工作,保證施工質量。
(3)物資保管組:
1)組長負責管理耐火材料的儲存與運輸。
2)保管員負責保證耐火材料儲存的完好及運輸過程中的完整。
3)監理負責全面的管理工作,管理現場施工人員,協調施工隊與業主的有關事宜,辦理施工必須的有關手續。
精細化管理質量控制標準和目標 ? ? ?
1質量控制體系
(1)施工過程按實際情況填寫《爐磚檢查記錄表》,進行全過程質量控制。(2)耐火材料的質量?jī)?yōu)劣直接影響著工程質量,因此耐火材料及制品必須有產品出廠合格證和檢驗報告,必須符合設計要求,必須做好防雨、防潮措施。要認真做好材料運輸、檢驗、保管等工作。(3)施工時,要嚴格依據施工圖及有關技術標準進行質量控制、檢查。
2耐火砌體的質量驗收控制目標

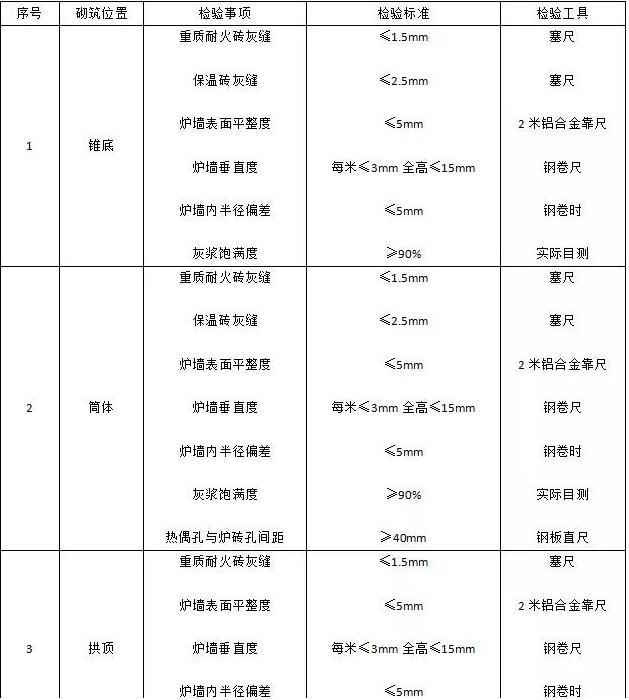

表1耐火砌體的質量驗收控制目標
3砌筑過程質量控制標準
(1)反應爐爐殼垂直度≤15mm。
(2)爐殼內表面必須潔凈、無塵。
(3)垂直運輸保證爐磚完好。
(4)火泥滑動時間≤60 s,加水量:12%～17%,總攪拌時間≥10min。
(5)耐火澆注料為鉻剛玉質,加水量為5%～7%。
(6)砌筑T1937磚與T1936磚時,膨脹縫尺寸為:35~50 mm?？p內不容許有多余火泥。
(7)熱偶孔與爐殼預留孔同心度±50 mm。
(8)筒體磚T1938與拱頂磚T1950下平面最小尺寸不能小于35 mm。不能大于50 mm。必要時可加工T1938磚。
(9)拱頂T1963磚底部至爐頂法蘭上平面尺寸為:650.6mm±10mm。
4每天檢查的項目
(1)高鉻磚軸向灰縫、高鉻磚環向灰縫、低鉻磚灰縫、保溫磚灰縫、爐墻內表面平整度、爐墻內半徑、爐墻內橢圓度、灰漿飽滿度;并填寫好反應爐砌筑檢查記錄表;
(2)底砌筑完成后,進爐測量?jī)?nèi)徑尺寸,與圖紙對比,看是否符合砌筑要求;
(3)砌筑筒身到熱電偶處時檢查耐火磚預留孔與爐殼熱電偶預留孔中心是否一致;砌筑到T1936,T1937磚時,核查膨脹縫是否符合設計要求,膨脹縫范圍為35~50mm;
(4)砌筑拱頂時,從T1950開始,尺寸嚴格按照?qǐng)D紙?jiān)O(shè)計要求,在允許范圍內進行砌筑,除了測量半徑,還要測量與爐頂法蘭的距離。
5其他略寫的項目
(1)砌筑工程質量精細化檢查、控制表(略);
(2)進廠材料質量指標(略);(3)過程檢驗記錄表(略)。
精細化管理質量控制措施 ? ??
(1)在進行筑爐施工前,要測量反應爐爐體垂直度、支撐托板的平整度,確保符合設計要求。
(2)爐殼內表面必須潔凈、無塵。
(3)對錐底托磚板水平偏差、直徑方向?qū)?yīng)兩點水平偏差和托磚板至爐頂燒嘴法蘭面定位尺寸的檢測,對托磚板焊接質量的檢測。
(4)高鉻質耐火泥攪拌時,先將干料混合2～3分鐘,再加12%～17%的潔凈水,總攪拌時間不少于10分鐘。不同材質的耐火磚和保溫磚砌筑用灰漿不同,嚴禁混淆使用。
(5)砌磚時灰縫必須錯縫,上下及里外層均不能有通縫,應始終保持基準中心線,采用水平尺、鋼尺和特制直尺、靠尺、塞尺、鋼尺線錘等爐內檢測工具,隨時檢查砌體半徑尺寸偏差、磚層水平偏差、磚層標高偏差、墻面垂直偏差、墻面平整偏差。
(6)錐底干砌時,磚與磚之間應靠緊,其縫應按設計要求填充,多層磚爐底的磚縫應分層填充。錐底磚應砌筑平穩,其表面應平整,錐底標高的允許偏差為±10 mm以內。保證灰漿飽滿度≥90%,保證磚縫不大于1.5 mm。
(7)耐火澆注料為鉻剛玉質,其加水量為5%～7%,可根據氣候條件和環境濕度作適當調整。攪拌好的耐火澆注料要在40分鐘內用完,否則因其已開始初凝而無法使用。澆注完成的耐火澆注料筑體需進行自然養護,養護不滿72小時的構件嚴禁搬動。
(8)爐墻的磚縫厚度應均勻一致,磚縫不得有三層或三環重縫,上下兩層與相鄰兩環的重縫不得在同一位置;爐墻內表面的圓度公差不得大于直徑的0.5%,且不得大于20 mm;爐墻垂直度公差每米不得大于3 mm,全高不得大于15 mm;爐墻的水平平面度公差,每米長不得大于3 mm;在直徑方向?qū)?yīng)兩點間的水平平面度公差不得大于15 mm;
(9)砌體內外層膨脹縫不應互相貫通,上下層宜互相錯開,多層拱頂?shù)呐蛎浛p應上下錯開;
(10)檢測熱偶孔與爐磚孔間距≥40 mm。防止?fàn)t磚受熱膨脹,損壞熱偶。
(11)砌體內的各種孔洞、通道、膨脹縫以及隔熱層的構造等均應符合設計要求,并在施工中及時檢查。
(12)拱胎安裝定位的精度控制,拱頂部至燒嘴法蘭面的定位間距對反應爐工藝燒嘴和預熱燒嘴的安裝定位極為重要,其允許尺寸偏差±10 mm以內。
(13)拱胎安裝平臺下部鋼管腳手架的加固。腳手架立桿、橫桿、斜桿和剪刀撐必須嚴格按施工方案技術要求設置,所有扣件緊固螺帽都應檢查并擰緊,確保腳手架受力均衡。
烘爐 ? ? ?
烘爐的升溫曲線和降溫曲線見表2和表3。請注意表下附注。

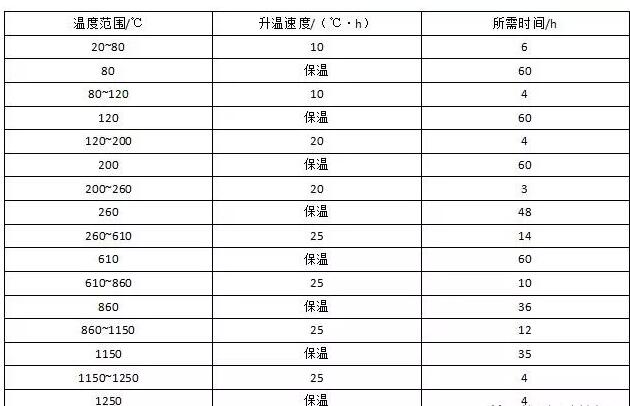

表2反應爐烘爐升溫曲線
注：(1)砌爐完成后自然干燥的適宜時間為10~15天，然后可進行烘爐。(2)初次烘爐時,要嚴格執行烘爐曲線,切不可升溫過快,以免爐襯開裂。(3)此烘爐曲線只適用于新砌筑反應爐烘爐使用。
表3反應爐烘爐降溫曲線

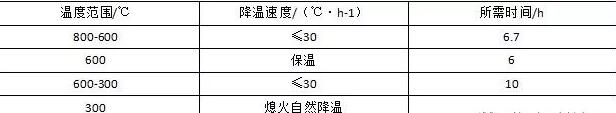

注：(1)此曲線為新砌筑反應爐的烘爐降溫曲線。(2)降溫過程中,應嚴格控制降溫速率,溫度不宜驟降,以免造成爐襯開裂。(3)300℃熄火后自然降溫,禁止強制大幅度冷卻。(4)反應爐完全冷卻至可以進爐大約需要6天。
潔凈化控制措施 ? ? ?
(1)施工場地應整理平整,預先劃分用于堆放施工用具及耐火材料。
(2)耐火材料和施工用具運抵現場后放置在指定位置,做好防雨防潮措施,并定期檢查。
(3)施工現場應掛牌標注工作區及潔凈安裝保護要點。
(4)所有工作人員不得攜入食物、香煙、打火機等物品進入施工區域。
(5)工作期間及工作結束,應隨時、及時進行清掃、整理,保證施工環境清潔。
(6)使用切磚機等工具時要做好防塵措施并及時清理切磚現場,保持清潔干凈,邊角料放入指定位置擺放整齊。
(7)清理反應爐內壁雜物及除銹時施工人員應做好防護措施,且現場做好防塵措施,清理出的雜物及時清掃。
(8)現場混火泥、澆注料時應做好防塵措施,當日未用完火泥應封存在指定位置備用,做好防護措施。
