產(chǎn)品驗(yàn)收結(jié)果直接關(guān)系到工程質(zhì)量的好壞及供需雙方的經(jīng)濟(jì)利益。由于不定形耐火材料的特殊性，其取樣與驗(yàn)收又有別于定形耐火材料。在本文中，結(jié)合實(shí)際經(jīng)驗(yàn)，介紹了不定形耐火材料取樣驗(yàn)收的方法及需要注意的問題。
1、取樣
通常用檢測樣品的檢測結(jié)果來決定一批材料接收與否。為保證所取樣品的代表性，在取樣前，相關(guān)方應(yīng)視材料的種類、合同數(shù)量、批量、交貨方式、包裝儲運(yùn)方式等的不同，就采取的抽樣檢驗(yàn)方案達(dá)成一致，經(jīng)當(dāng)事方的認(rèn)可確認(rèn)后形成文件，并包括以下內(nèi)容：被抽材料的名稱、材質(zhì)、牌號等；批的識別和所有材料的總量；包裝方式；參與取樣的單位；第三方檢驗(yàn)機(jī)構(gòu)名稱；取樣地點(diǎn)、時間、方式；份樣數(shù)量；計(jì)劃測試的項(xiàng)目；測試方法；用以判定批質(zhì)量的測試結(jié)果的評價依據(jù)。
取樣基本原則為：
1）取樣、制樣須在有取樣、制樣經(jīng)驗(yàn)的技術(shù)人員的監(jiān)督下進(jìn)行；
2）取樣最好是在材料動態(tài)過程中進(jìn)行。例如，在交貨批裝卸或包裝時；
3）對于袋裝交貨的某些不定形耐火材料（例如：耐火澆注料），組分分別包裝的（如外加劑、水泥等）應(yīng)按規(guī)定的比例分別取樣；在包裝運(yùn)輸中產(chǎn)生某種程度的偏析或分層的，應(yīng)該先將各組分混合均勻，然后再取樣；
4）份樣的最小量取決于材料的最大粒度，以避免取樣的系統(tǒng)誤差；
5）從檢驗(yàn)批中所取的份樣個數(shù)取決于材料性質(zhì)的偏差和取樣精度；
6）取樣所用設(shè)備、工具、盛樣容器必須保持清潔、結(jié)實(shí)耐用，含液體樣品的容器必須是密封、用非吸潮性材料制成；
7）在樣品的取樣、縮分、制備和儲存等操作過程中，注意不要改變材料交貨狀態(tài)的試驗(yàn)性能，以防止待測性質(zhì)發(fā)生任何變化；
8）如用一個試樣進(jìn)行數(shù)項(xiàng)性能測定時，須使試驗(yàn)結(jié)果不受連續(xù)試驗(yàn)的影響。
取樣的具體操作步驟如下：
1）確認(rèn)驗(yàn)收的材料（產(chǎn)品屬性、數(shù)量、運(yùn)輸條件等）；
2）確認(rèn)包裝單元，應(yīng)明確包裝單元單重，總包裝數(shù)量；
3）確定形成批量樣本的集樣數(shù)。從批中隨機(jī)挑選包裝單元，如果包裝單元單重小于35kg可以認(rèn)為相當(dāng)于定型制品，雙方可按IS05022取樣規(guī)則進(jìn)行；如果包裝單元單重超過35kg，依據(jù)ISO8656-1來確定組成集樣的單體份樣數(shù)和質(zhì)量以得到集樣。
a)估計(jì)材料的最大顆粒尺寸，根據(jù)表1確定單體份樣的最小重量。為了避免取樣中的系統(tǒng)錯誤，應(yīng)充分考慮最大顆粒尺寸。

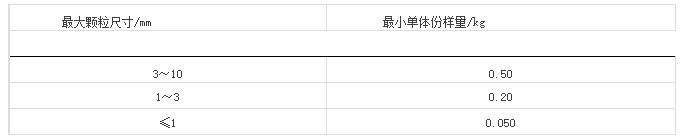

表1由最大顆粒尺寸確定的最小單體份樣量
b)按IS08656-1確定單體份樣數(shù)，同時也要考慮測試樣品所需的最小量。
c)從測試批中抽取份樣數(shù)應(yīng)考慮材料性能上的偏差，所以應(yīng)按各種質(zhì)量等級分類。對于特定性能和種類的不定形產(chǎn)品，平均值和標(biāo)準(zhǔn)偏差分別用μ和σ表示，變異系數(shù)CV=100σ/μ，以百分比表示。
變異系數(shù)值可分為三類：
（1）第一類：0%＜CV＜5%，小偏差；
（2）第二類：5%＜CV＜15%，中偏差；
（3）第三類：15%＜CV＜30%，大偏差。
給出的變異系數(shù)的最高值決定單體份樣數(shù)。如果變異系數(shù)未知或高30%，按第3類進(jìn)行（大偏差）。單體份樣數(shù)n最小值按表2確定，通常實(shí)際的數(shù)值應(yīng)不低于表2中規(guī)定的數(shù)值。

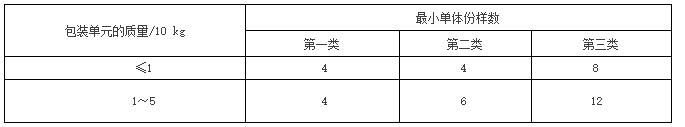

表2最小單體份樣數(shù)
集樣量應(yīng)等于最小單體份樣量乘以最小份樣數(shù)。如果集樣量低于需要測試樣的量，應(yīng)增加單體份樣量或份樣數(shù)以滿足測試要求。需要特別說明的是：
（1）單體份樣量與體積密度有關(guān)，對于低體積密度的輕質(zhì)不定形材料（如ρ＜lg·cm-3），單體份樣量可以由表中的數(shù)值與材料的體積密度的乘積確定。
（2）對骨料顆粒粗大的產(chǎn)品應(yīng)特別商定。對于需預(yù)研磨或預(yù)均化的材料，最小單體份樣量不能按粗骨料的顆粒尺寸決定，而是按混料前的最大顆粒尺寸決定。
（3）實(shí)際單體份樣量依賴于取樣設(shè)備和將要進(jìn)行的測試項(xiàng)目，要考慮測試樣品所需的最小量。在批量比較大，或者現(xiàn)場特殊情況，難以按要求取樣，考慮現(xiàn)場取樣時間、成本因素，可以相關(guān)方協(xié)商，在共同無異議的情況下，簡化取樣，減少份樣數(shù)、增大最小份樣量，但要保證檢測用量。
送達(dá)實(shí)驗(yàn)室的樣品，樣品量應(yīng)滿足檢測項(xiàng)目的需要，并有一定的富余。以避免在制樣過程中發(fā)生意外情況，導(dǎo)致的樣品量不夠。不定形耐火材料存在組份偏析的風(fēng)險，所以需要在取樣前將其混合。實(shí)際應(yīng)用中，大多數(shù)是25kg的小包裝，相關(guān)方應(yīng)根據(jù)樣品存放狀況，抽樣現(xiàn)場是否具備混合縮分條件等，來確定抽取樣品份數(shù)。如果現(xiàn)場不具備混合縮分條件，取樣份數(shù)多，反倒更容易造成材料的偏析，導(dǎo)致最終結(jié)果的偏差越大。
根據(jù)規(guī)則取得的樣品應(yīng)進(jìn)行縮分，以獲得實(shí)驗(yàn)室測試需要的量以及必要的備樣。確保材料有足夠的量用以制備所有的測試樣和保存樣，并符合材料最大顆粒尺寸所需要的最小量。
2、包裝、貯存及運(yùn)輸
不定形耐火材料品種多，從生產(chǎn)、取樣至檢測期間可能會變質(zhì)，份樣不能超保質(zhì)期貯存。導(dǎo)致變質(zhì)的原因很多，如：
——像包含結(jié)合劑的澆注料或干耐火噴涂料類的干粉材料，很容易吸潮，對這些材料應(yīng)防水或防潮。
——即用型搗打料、耐火可塑料等已經(jīng)含有液體結(jié)合劑的材料，應(yīng)在密封塑料袋中保存，若形成硬表皮，須在成型前從大塊中去掉硬表皮，有必要估計(jì)表皮數(shù)量來決定份樣量。
——對于耐火噴涂料和接縫材料，應(yīng)采取類似的方式進(jìn)行預(yù)防，并且這些材料常采用高比例的結(jié)合劑，可能需要附加措施。
取樣后，份樣應(yīng)盡快在陰涼的房間中存放、縮分和測試。如果是樹脂結(jié)合、磷酸結(jié)合的材料，其貯存條件應(yīng)由雙方商議決定。
樣品應(yīng)按取樣時保存的條件包裝，如有必要，為了保持濕度或揮發(fā)分，應(yīng)采取密封保存郵遞或運(yùn)輸?shù)降谌綄?shí)驗(yàn)室的樣品應(yīng)采用確保材料的性能不受影響、便于材料保存的方式進(jìn)行密封。
3、成型、養(yǎng)護(hù)條件
不定形材料品種眾多，成型、養(yǎng)護(hù)條件各異，所以，在取樣結(jié)束后，制造廠家要有書面的成型、養(yǎng)護(hù)條件隨樣品提供給實(shí)驗(yàn)室，成型條件應(yīng)明確以下內(nèi)容：配比、結(jié)合劑（包括水）、外加劑加入量，成型方式，養(yǎng)護(hù)條件。由于實(shí)驗(yàn)室成型條件與現(xiàn)場施工條件不同，制造廠應(yīng)提供實(shí)驗(yàn)室的成型條件而不是現(xiàn)場施工條件，通常來說，二者有比較大的差異，往往有很多時候制造廠提供的僅僅是現(xiàn)場的施工條件。
再者，材料的檢測條件如烘干條件、熱處理溫度、時間，是否埋碳處理等等均是需要關(guān)注的，通常這些條件在技術(shù)協(xié)議或合同書中均有明確。
4、成型需要關(guān)注的問題
實(shí)驗(yàn)室在進(jìn)行不定形材料檢測的時候，需要關(guān)注以下內(nèi)容：
（1）確認(rèn)是否有單獨(dú)包裝的結(jié)合劑、外加劑之類的輔助材料對材料進(jìn)行確認(rèn)，查看是否有單獨(dú)包裝的結(jié)合劑、外加劑之類的輔助材料，如果有，應(yīng)按要求比例加入。在實(shí)際工作中，遺忘結(jié)合劑、外加劑的事情時有發(fā)生。
（2）不定形材料在運(yùn)輸過程中會造成組分偏析，在實(shí)驗(yàn)室成型時，加入液體結(jié)合劑前要進(jìn)行干混，確保骨料、細(xì)粉、結(jié)合劑和外加劑等混合均勻后，以免影響材料性能。
（3）確定需要成型的樣條數(shù)量及尺寸，根據(jù)需要檢測的項(xiàng)目及條件確定需要成型的樣條數(shù)量及尺寸，允許由一個份樣來確定幾個性能，但要確保前一個測試不會影響后續(xù)測試結(jié)果。
（4）成型方式及養(yǎng)護(hù)條件
根據(jù)制造廠提供的成型方式及養(yǎng)護(hù)條件進(jìn)行成型操作，由于不定形材料成型方式及養(yǎng)護(hù)條件對結(jié)果有比較大的影響，如果制造廠（或委托方）提供的成型方式及養(yǎng)護(hù)條件不能滿足的話應(yīng)及時與制造廠進(jìn)行溝通，更改條件要得到制造廠（或委托方）的同意。
綜上所述，對不定形耐火材料驗(yàn)收前，應(yīng)對產(chǎn)品的特性有一個充分的了解，根據(jù)其特性和驗(yàn)收項(xiàng)目制定詳細(xì)的抽樣方案，明確成型方式及條件，嚴(yán)格按條件進(jìn)行成型及檢測，如果選擇第三方實(shí)驗(yàn)室進(jìn)行檢驗(yàn)，還應(yīng)該對實(shí)驗(yàn)室進(jìn)行選擇，確保驗(yàn)收合理有效。
上一篇：不定形耐火澆注料的特性 下一篇：降低出鐵場承包成本的研究
TAG標(biāo)簽：
耐火磚
河南耐火磚
高鋁磚
剛玉磚
耐火磚價格
河南耐火材料廠
