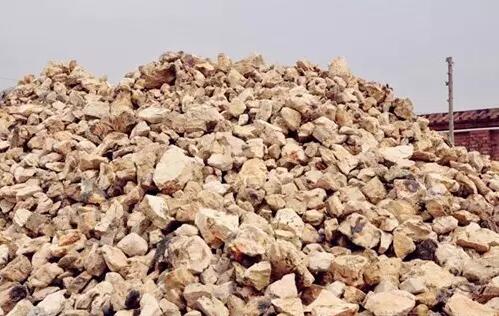

耐火熟料是耐火材料廠(chǎng)的重要原材料之一。耐火熟料的主要礦物成分為莫來(lái)石(3Al2O3?2SiO2)，它是硬質(zhì)粘土(如鋁礬土或高嶺土)經(jīng)過(guò)高溫(1300～1500℃)煅燒而得的燒結(jié)塊，再經(jīng)過(guò)破碎、篩選而成。

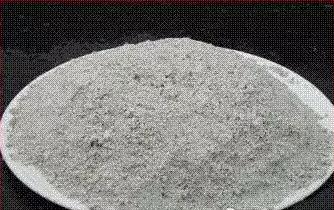

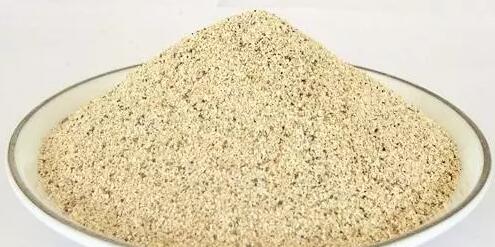

熟料的耐火度隨Al2O3含量的增加和煅燒溫度的增高而提高。高鋁礬土煅燒的鋁礬土砂，當(dāng)Al2O3質(zhì)量分?jǐn)?shù)達(dá)71.8％時(shí)，其耐火度大于1800℃。 高嶺土(Al2O3?2SiO2?2H2O)煅燒的焦寶石砂理論成分為w(Al2O3)=46％、w(SiO2)=54%，密度為2.78g/cm3，莫氏硬度為5-6級(jí)，耐火度也高達(dá)1750℃。

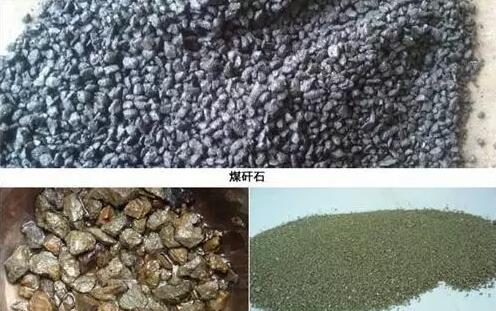

煤矸石也是一種含碳的硬質(zhì)粘土，用精選煤矸石煅燒的煤矸石砂比焦寶石砂質(zhì)地疏松，空隙更多，較易落砂清理。上述熟料中Fe2O3、CaO、等雜質(zhì)的存在均影響其耐火度。 耐火熟料的優(yōu)點(diǎn)是熱膨脹量小，高溫下體積穩(wěn)定，耐火度高，抗渣性好，鐵及其氧化物對(duì)它們的浸潤(rùn)性都比石英低。耐火熟料是一種典型的兩性氧化物，根據(jù)成分不同，在高溫時(shí)有時(shí)呈現(xiàn)顯著的堿性，有時(shí)也呈現(xiàn)中性。耐火熟料可以用做大型鑄鋼件的型、芯面砂、涂料和涂膏。
耐火熟料技術(shù)指標(biāo)GB/T12215《熔模鑄造用鋁礬土砂、粉》規(guī)定，鋁礬土砂、粉根據(jù)煅燒后的主晶相分為兩類(lèi)。 鋁礬土熟料砂按其粒度分為4級(jí)。三篩上總余留量的質(zhì)量分?jǐn)?shù)不小于95％。 熔模鑄造用鋁礬土砂熔、鋁、砂字的漢語(yǔ)拼音的第一個(gè)字母篩號(hào)各種牌號(hào)的鋁礬土砂除性能應(yīng)符合規(guī)定外，其粉的質(zhì)量分?jǐn)?shù)及水的質(zhì)量分?jǐn)?shù)均應(yīng)小于0.3％。
焦寶石砂和煤矸石砂的化學(xué)成分(質(zhì)量分?jǐn)?shù)為：Al2O3≥42％，F(xiàn)e2O3≤2.0％，CaO、MgO、K2O等的質(zhì)量分?jǐn)?shù)小于5％。焦寶石砂和煤矸石砂中莫來(lái)石質(zhì)量分?jǐn)?shù)為50％左右。
