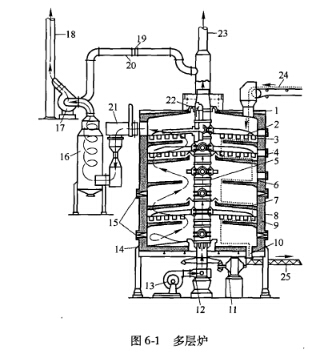

多層爐具有一個多層的筒形爐體，外表面由鋼板圍成，內砌耐火材料。每-層的爐頂均由耐火材料構成，并設有下料孔。多層爐結構如下圖：
1-送料口；2-耙臂；3-耙齒；4-小門；5-中心軸；6～內爐膛；7-下料孔；8-鋼殼；9-耐火材料；10-產品出口；11-電動機；12-冷卻空氣；13—鼓風機；14—底封；15—燒嘴；16-文丘里洗滌器(或收塵器)；17-引風機；18-通人大氣的干凈空氣；19-閘板；20-風管系統；2l-氣體出口；22～頂部密封；23-冷卻轉軸的空氣(通向大氣、或進燃?xì)鉄旎蜻M(jìn)熱交換器)；24-送料；25-產品處理系統
通過爐子中心的垂直轉軸帶動耙臂旋轉，耙臂上有齒借以耙拌物料，故也將這種爐子稱為耙式爐。在耙臂的作用下，可將加在周邊的物料耙向中心，而在另-層則又可將集中在中心的物料耙向周邊，亦即按螺旋路線推動物料由上至下依次通過各層，最后經爐底卸出。
在爐子中段數層設置燒嘴，燃料在爐膛內直接燃燒。耙臂用空氣冷卻，空氣由通風機送至中心轉軸，并通過-條通道流至耙臂前端，再從臂的外層間隔室返回到耙根部，經由中心轉軸中的外環形通道流至排氣孔排出。該空氣可以作為助燃空氣或作為其他熱源。多層爐由于物料被分配在多層爐膛內，加之耙齒對物料的攪拌作用，因此具有熱交換條件好，產品質量較均勻等優點。其缺點是煙氣中含塵較多，設備比較復雜。
?
