　　各種結構的模具必須配有符合要求的錘頭和出磚器，才能保證耐火磚磚坯的順利壓制與取出。錘頭和出磚器的結構與磚型、壓機的規格及模具結構有關。

　　1 出磚器

? ? 出磚器的尺寸是由壓機的行程、模具結構和壓機機體平臺孔的尺寸決定的。因為摩擦壓磚機的行程短，機體平臺孔小，所以出磚器是由與機體平臺緊密配合的套筒和出磚頂桿組成。出磚器示意圖如圖7-9所示。

　　高沖程的摩擦壓磚機的出磚器有兩種：一種是整體出磚器，是由上頂桿、接頭和下頂桿組成；另一種是組合式出磚器，是由上部出磚器與下部出磚器組成。

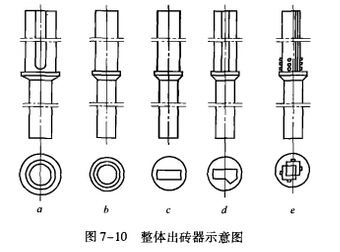

　　整體出磚器的形狀各異；見圖7-10。

　　圖7-1Oa和圖7-1Oe中的出磚器均是通過底盤固定方向的，而圖7-1Oc和圖7-1Od則是通過插入帶彈簧的底座內，來保證出磚中心的。

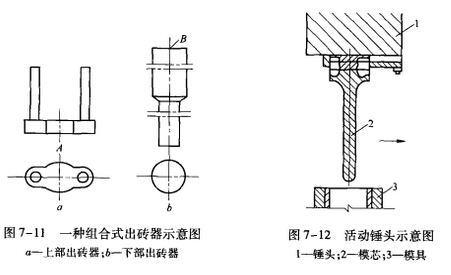

　　組合式出磚器一般用于耐火磚磚坯重心有孑1或重心附近有孔，采用整體出磚器不能使坯體平穩頂出的耐火磚磚坯，如三通磚，其重心處有中心孔，則采用組合式出磚器，如圖7-11所示。

　　上部出磚器放在機體平臺的出磚器底座內，下部放在機體下，當耐火磚磚坯成型后，下部出磚器B上升時，頂住上部A面，使上部出磚器上升，從而達到平穩出磚的目的。

? ? 2 錘頭

? ? 錘頭有三種。一種是活動錘頭，主要用于加壓方向比較長的磚，如水口磚。由于壓機的行程不夠，當錘頭上升到頂部時，錘頭的最下部與?？诘拈g隙不足以使耐火磚磚坯取出，故必須做成活動的錘頭。如圖所示，出磚時，將模芯2沿燕尾槽方向移出模具。這樣，加料和出磚都可不受壓機行程的影響。

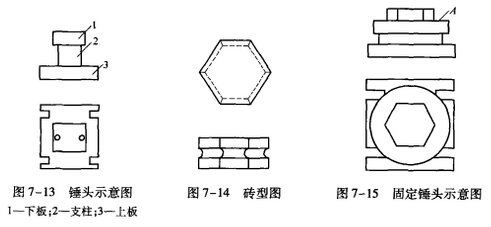

　　第二種是成型工自己控制耐火磚磚坯尺寸的錘頭，大部分耐火磚磚坯的錘頭均采用這種結構。如圖7-13所示。錘頭上板有溝槽，與壓機滑塊連接時上螺絲用。下板是與模具壓板相連的。

　　第三種是固定尺寸的錘頭。只要成型工將這種錘頭下到底，壓到模具上，耐火磚磚坯的加壓尺寸也就確定了，一般用于厚度尺寸難以控制的耐火磚磚坯，見圖7-14。該磚的六面均有半圓溝槽，為了使耐火磚磚坯達到一定的密度，須采用六塊帶凸槽的活動板。如圖7-15所示，當錘頭壓到A面時，活動板與模口均在一個平面，使溝槽能保持在一個高度上。
