AV女优白桃花,青青操操操操

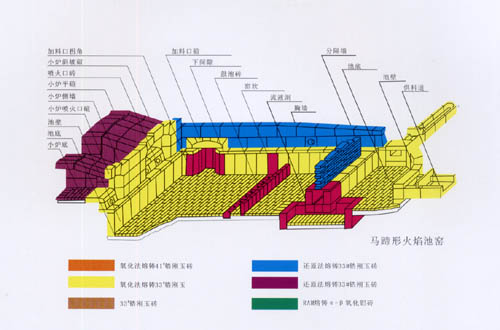

一、平板玻璃熔窯熔化部耐火材料結(jié)構

①池底磚采用粘土大磚，縱橫直縫排列，厚度一般為300mm，窯長方向每隔4m左右集中留設膨脹縫一條，亦可均布留縫，窯寬方向上均布留縫，膨脹縫按5％o考慮。

②池底磚下的支撐垛磚采用低氣孔粘土磚，垛磚寬度應不小于150mm，垛磚之間填充的隔熱材料可采用硅酸鋁纖維氈及無石棉硅酸鈣板。

③池底鋪面磚一般采用電熔33#鋯剛玉磚，也可以在熔化區(qū)熱點以前或全部采用燒結(jié)鋯莫來石磚，鋪面磚一般應錯縫排列，長度方向在池底大磚膨脹縫對應集中留縫，膨脹縫大小按6％o～7‰考慮，寬度方向在兩邊集中留縫。

④池底搗打料層采用鋯英石搗打料或鋯剛玉搗打料，壓縮比例為1：2．4，搗打完后的表面應具有6．5kg／cm2的強度。

⑤熔化部池壁磚宜采用整塊磚豎砌，以盡量減少池壁橫向縫。根據(jù)要求的窯齡、材質(zhì)可選用33#、36#或41#氧化法準無縮孔澆鑄或傾斜澆鑄電熔鋯剛玉磚。拐角磚應采用41#氧化法無縮孔澆鑄電熔鋯剛玉磚。池壁磚外可用鋯質(zhì)搗打料密封，亦可不用。其外可用粘土磚或高鋁磚和無石棉硅酸鈣板保溫。

⑥掛鉤磚。

小爐噴嘴掛鉤磚應采用33#氧化法無縮孔澆鑄電熔鋯剛玉磚。

熔化區(qū)胸墻掛鉤磚應采用33#氧化法普通澆鑄電熔鋯剛玉磚。

澄清區(qū)胸墻下掛鉤磚可采用優(yōu)質(zhì)硅磚。

掛鉤磚之問應留有膨脹縫以防擠裂，電熔鋯剛玉磚之間留1．5mm膨脹縫，硅磚和掛鉤磚之間集中留出膨脹縫。

⑦胸墻。

熔化區(qū)胸墻采用33#氧化法普通澆鑄電熔鋯剛玉磚，外貼輕質(zhì)粘土磚加無石棉硅酸鈣板進行保溫。

澄清區(qū)胸墻可采用優(yōu)質(zhì)硅磚。

熔化區(qū)胸墻垂直磚縫應設計成曲封結(jié)構，澄清區(qū)胸墻采用集中留縫形式，內(nèi)外錯縫。

⑧熔化部大碹應采用優(yōu)質(zhì)硅磚，碹磚高度與碹跨有關，一般取400～500mm，長度方向應能適當調(diào)節(jié)各節(jié)碹的長度，減少碹磚的磚型種類。大碹頂?shù)谋貞扔妹芊饬希偌虞p質(zhì)硅磚和可塑保溫料。

⑨熔化部后山墻除電視孔磚采用燒結(jié)鋯英石磚以外，其余采用優(yōu)質(zhì)硅磚，也可外加25mm厚無石棉硅酸鈣板進行保溫。

⑩熔化部前山墻，根據(jù)窯的寬度，選用L形吊墻或傳統(tǒng)式的獨立碹支撐的前

二、平板玻璃熔窯冷卻部耐火材料結(jié)構

①池底磚采用粘土大磚，縱橫直縫排列，厚度一般為300ram，窯長方向每隔4m左右集中留設膨脹縫一條，亦可均布留縫，窯寬方向上均布留縫，膨脹縫按5‰考慮。

②池底磚下的支撐垛磚采用低氣孔粘土磚，垛磚寬度應不小于150mm，垛磚之間填充的隔熱材料可采用硅酸鋁纖維氈及無石棉硅酸鈣板。

③生產(chǎn)高檔玻璃的熔窯冷卻部池底鋪面磚宜采用電熔邢氧化鋁磚，生產(chǎn)普通玻璃的熔窯冷卻部池底鋪面磚可采用33#氧化法無縮孔澆鑄電熔锫剮玉磚。鋪面磚一般應錯縫排列，長度方向在池底大磚膨脹縫對應集中留縫，膨脹縫大小按6‰～7‰考慮，寬度方向在兩邊集中留縫。

④冷卻部池壁磚采用電熔邢氧化鋁磚，也可采用33#氧化法傾斜澆鑄電熔鋯剛玉磚。

⑤冷卻部胸墻及掛鉤磚均可采用BG-96硅磚，并集中留膨脹縫，微調(diào)風孔磚可采用燒結(jié)鋯英石磚。

⑥冷卻部大碹采用優(yōu)質(zhì)硅磚或BG-96硅磚，碹磚高度與碹跨有關，一般取350mm左右，不保溫。

⑦冷卻部前山墻采用優(yōu)質(zhì)硅磚或BG-96硅磚，后山墻采用BG-96硅磚，中部流液道入口平碹采用電熔p氧化鋁磚或BG-96硅磚。

三、平板玻璃熔窯小爐、蓄熱室、煙道耐火材料結(jié)構

(1)小爐

該部位包括小爐噴火口的平碹、小爐垛、噴嘴磚、噴嘴磚垛、小爐斜坡碹、直碹、小爐側(cè)墻、小爐底以及聯(lián)結(jié)蓄熱室的小爐人口碹、墻、底，其中除噴嘴磚和小爐底采用33#氧化法無縮孔澆鑄電熔鋯剛玉磚外，其他各處均可采用33#氧化法普通澆鑄電熔鋯剛玉磚。小爐直碹和斜碹的保溫可采用鋯質(zhì)密封料、高鋁質(zhì)隔熱磚和高鋁可塑保溫料，小爐側(cè)墻的保溫可采用鋯質(zhì)密封料和高鋁質(zhì)隔熱磚或無石棉硅酸鈣板。小爐底磚下可采用鋯英石磚、粘土質(zhì)隔熱磚、陶瓷纖維板保溫。末對小爐口結(jié)構及其附件胸墻也可采用p氧化鋁磚。

(2)蓄熱室

①蓄熱室頂碹。蓄熱室碹頂宜采用優(yōu)質(zhì)硅磚，碹頂保溫可采用與熔化部大碹相同的形式和材質(zhì)。

②蓄熱室墻。包括分隔墻在內(nèi)的蓄熱室墻，在同一水平段內(nèi)的結(jié)構和材質(zhì)都要求相同。格子體上部空間的蓄熱室墻的內(nèi)襯宜采用優(yōu)質(zhì)硅轉(zhuǎn)，外加輕質(zhì)硅磚和涂抹密封隔熱涂料或粘貼無石棉硅酸鈣板。上部目標強和襯墻也可采用直接結(jié)合鎂鉻磚，外加高鋁質(zhì)隔熱磚和涂料或無石棉硅酸鈣板。

蓄熱室墻的內(nèi)襯從爐條以上至格子體頂面的高度范圍內(nèi)，其材質(zhì)宜采用與格子體相同高度區(qū)段的同等材質(zhì)，或在上段或中上段分別選用比同段格子體材質(zhì)低一級的堿性磚，中段用直接結(jié)合鎂鉻磚，下段用低氣孔率粘土磚。

另一種選法用法是上、中段墻直接采用直接結(jié)合鎂鉻磚、下段采用低氣孔率粘土磚。

蓄熱室的墻體要加強保溫和密封，在墻體內(nèi)襯的外層采用粘土質(zhì)隔熱磚或高鋁質(zhì)隔熱磚，涂抹密封隔熱泥料或粘貼無石棉硅酸鈣板。

爐條找平磚以下的蓄熱室墻可用普通粘土磚，外層用粘土質(zhì)隔熱磚。

③蓄熱室格子體。豎向蓄熱室的格子體從上至下由于所受溫度和氣氛不同，分為幾個區(qū)段，各段格子體用不同材質(zhì)的格子磚碼砌。

對無特殊要求的格子體，溫度在1300～1100℃的區(qū)段，宜采用含MgO 97％、95％的高純鎂磚碼砌；溫度在1100～800℃的區(qū)段，宜采用直接結(jié)合鎂鉻磚、尖晶石磚碼砌；溫度在800℃以下的區(qū)段，可采用低氣孔率粘土磚碼砌。

格子磚的磚型可以選用矩形、筒子形磚、十字形電熔鋯剛玉磚。

④蓄熱室爐條碹。蓄熱室格子體全是燒結(jié)材料碼砌的，其爐條碹找平磚可采用高強低氣孔率粘土磚。

蓄熱室格子體全用十字形電熔鋯剛玉磚碼砌的，其爐條碹及找平磚需用電熔鋯剛玉磚砌筑，并在爐條下再加一層粘土質(zhì)的護條碹。

(3)煙道

煙道內(nèi)襯宜采用普通粘土磚、外砌粘土質(zhì)隔熱磚，或涂抹粘土質(zhì)密封隔熱涂料，最外層可用建筑紅磚和涂抹粘土質(zhì)密封隔熱涂料，地下煙道應外抹水泥砂漿防水層。
