輕質(zhì)高鋁保溫磚以鋁礬土為主要原料制成的Al2O3含量不小于48％的隔熱耐火磚。高鋁質(zhì)隔熱耐火磚，主要采用鋁礬土熟料，結(jié)合粘土作原料，摻入結(jié)合劑和鋸木屑，為了提高產(chǎn)品性能，添加工業(yè)氧化鋁、剛玉、硅線石、藍(lán)晶石、硅石的細(xì)粉?？芍频皿w積密度0.4g／cm3以上的產(chǎn)品。Al2O3含量及體積密度不同，最高使用溫度也不同，通常在1250～1350℃，有的可達(dá)1550℃。關(guān)于輕質(zhì)高鋁保溫磚的價(jià)格，主要影響因素有輕質(zhì)高鋁磚的尺寸、數(shù)量及理化指標(biāo)。

? ? 工藝

? ? 包括泡沫劑的制備、泡沫泥漿的調(diào)制、成型、干燥和燒成五部分。

　　1、泡沫劑的制備

? ? 泡沫劑實(shí)質(zhì)上是一種表面活性物質(zhì)。泡沫是空氣在液相中的分散體系，在此體系中，空氣為分散相，液體是氣泡分離的分散介質(zhì)。在氣體一液體的界面上.形成吸附層，表面活性越大。形成的吸附層越堅(jiān)固，吸附固體細(xì)粒的能力也越強(qiáng)。吸附層的穩(wěn)定性與泡沫劑濃度有關(guān)。氣體與液體所生成的膠體溶液的pH值對(duì)穩(wěn)定性也有影響，中國(guó)大多數(shù)工廠所使用的泡沫劑pH值在8～9之間。當(dāng)表面活性物質(zhì)分子在表面層內(nèi)的排列呈不飽和狀態(tài)時(shí)，泡沫最為穩(wěn)定，此時(shí)泡沫劑可以充分水化而與水牢固地結(jié)合在一起。泡沫劑的質(zhì)量一般由泡沫堅(jiān)韌性，泌水量，發(fā)泡倍數(shù)3個(gè)性能指標(biāo)來鑒定。常用松香皂作泡沫劑，其制備方法是：將松香(31％)，NaOH(6.1％)、水(62.9％)的混合物放入耐堿侵蝕的加熱器中，加熱到70～90℃，松香全部溶解皂化。冷卻后在0.147mm篩網(wǎng)上用食鹽水洗滌3～4次，然后再用清水沖洗1～2次，使值達(dá)到8～9即得到淺黃色青狀松香皂。將松香皂加入熱膠水中攪拌均勻便成松香皂泡沫劑。常用明礬或硫酸鋁作泡沫穩(wěn)定劑。水膠溶液在熱狀態(tài)下與松香皂的乳狀液體混合，混合物用水稀釋到松香含量為％的液體，然后在此狀態(tài)下保存。進(jìn)入生產(chǎn)的泡沫劑還需加水稀釋到密度為1.0～1.10g／cm3。含松香皂0.5％(以松香計(jì)算)、水膠0.5％(以水膠干重計(jì)算)和％的水時(shí)放入打泡機(jī)中打泡后便可制得小而均勻的白色泡沫、其體積密度為0.04～0.05g/cm3。

　　2、泡沫泥漿的調(diào)制

? ? 將經(jīng)過細(xì)粉碎的結(jié)合粘土，高鋁礬土熟料以及篩分好的鋸末屑，按配比與水?dāng)嚢瓒瞥赡酀{。再與制備好的泡沫按比例共同在攪拌機(jī)中混合制成泡沫泥漿。泡沫與泥漿比例視制品的體積密度大小而定。體積密度0.51～1.26g/cm3的泡沫泥漿，可制成體積密度0.4～1.0g/cm3的制品。

　　3、成型

? ? 采用澆注成型，磚?？刹捎媚灸；蚪饘倌?，磚模工作面要求光滑并涂潤(rùn)滑劑，將磚模放在有墊紙的干燥板上，注入泡沫泥漿。為了防止制品產(chǎn)生大氣泡而影響組織結(jié)構(gòu)，注漿應(yīng)緩慢進(jìn)行并在模內(nèi)將泥漿翻拌或震動(dòng)以便排氣，然后用木板刮掉余漿。

　　4、干燥

? ? 澆注后帶模在40℃左右下干燥18～20h，待磚模周邊拉開3～5mm縫隙時(shí)脫模，繼續(xù)進(jìn)行干燥，這時(shí)溫度可以提高到80～90℃；如果在隧道干燥器中干燥，入口溫度不應(yīng)超過40℃，出口溫度不應(yīng)超過150℃。磚坯殘余水分：標(biāo)準(zhǔn)型的不大于3％，大磚不大于1％。干燥是關(guān)鍵工序。如果控制不當(dāng)，將會(huì)出現(xiàn)裂紋，底酥、凹心、粘模、掉棱角等廢品。

　　5、燒成

? ? 采用側(cè)碼裝窯，用硅磚搭架、將磚坯碼存架內(nèi)。碼契高度不應(yīng)超過1.6m。根據(jù)制品體積密度大小和Al2O3含量的高低確定裝窯部位和止火溫度。止火溫度通常為1320～1380℃，保溫時(shí)間5～8h。Al2O3含量越高的制品，止火溫度越高，甚至高達(dá)1580～1620℃。由于澆注成型，燒后制品的形狀不規(guī)整，需研磨整形，使外形符合要求。

　　輕質(zhì)高鋁保溫磚也有用燒盡加入物法制造的。

　　理化指標(biāo)

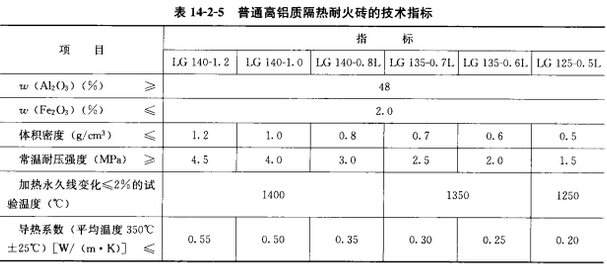

? ? 輕質(zhì)高鋁保溫磚理化指標(biāo)見表。

　　應(yīng)用

? ?輕質(zhì)高鋁保溫磚可用于砌筑隔熱層和無強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，一般的高鋁質(zhì)隔熱耐火磚的表面接觸溫度不得高于1350℃。莫來石質(zhì)隔熱耐火磚可直接接觸火焰。具有耐高溫，強(qiáng)度高，節(jié)能效果顯著等特點(diǎn)。適用于熱解爐、熱風(fēng)爐、陶瓷輥道窯、電瓷抽屜窯及各種電阻爐的內(nèi)襯。Al2O3含量為82.4％的剛玉-莫來石隔熱耐火磚，可以在1550℃下作爐襯使用。
