? ? 隨著原料成本、人工費的上漲，節能降耗降、低成本、提高質量成為企業生存的關鍵，特別是作為耗能大戶的硅酸鈉行業在這一點上尤為重要，因此窯爐的大型化、配料、出料系統的自動化、操作系統智能化是今后的發展方向。而三通道蓄熱室的應用可以增加蓄熱面積。加大蓄熔比，減少煙氣帶走的熱量，增加二次空氣的預熱溫度，增加熱風的動能，可以有效地提高爐溫增加產量，降低能耗。
本設計所用燃料為焦化廠所產荒煤氣：
? ? 熱值為16.72~18.81MJ/m3（-3995.2~4494.6kcal/m3）,加壓力為980Pa~2940Pa。

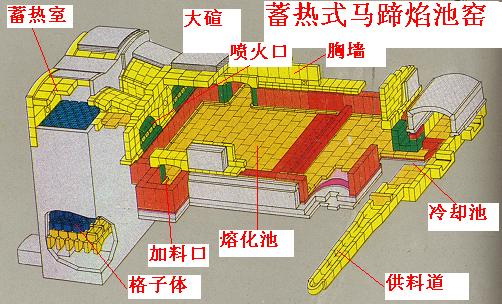

1 設計方案
? ? 1.1 熔化池
? ? 池熔化9000mm，寬5000mm，長寬比為1:1.8，,面積為45m2。池深1400mm，池底不保溫，300mm粘土大磚，上鋪厚鋯質搗打料考慮到硅酸鈉產品原料中堿含量高，液面處侵蝕嚴重，為了更滑液面磚方便，同時也為了降低成本，池壁采用分層砌筑，這樣不但可以根據侵蝕程度選擇不同的玻璃窯用耐火材料，而且在冷修時可以對池壁磚進行分別更換。最上面一層為400mm電熔鋯剛玉磚，次一層為400mm粘土大磚，再往下為兩層300mm粘土大磚，池壁300mm厚。池壁厚300mm，池壁除上部200mm高外全保溫，方式為114mm輕質粘土磚，外加厚硅酸鋁板。
1.2 火焰空間
? ? 胸墻高850mm，厚400mm，采用一級高鋁磚砌筑，胸墻保溫，方式為115mm厚輕質粘土磚。50mm厚硅酸鋁板；大碹采用1/8碹，碹跨5300mm，拱高709mm，大碹半徑5300mm。大碹材質為硅磚，碹厚300mm。大碹上部保溫，在烤窯結束后用硅質火泥密封，鋪50mm厚石英砂，115mm輕質硅磚厚，100mm厚硅酸鋁板，最后抹30mm厚石棉泥。
1.3 小爐
? ? 由于馬蹄焰窯爐每半小時換向一次，噴火口既噴火又回火，由于硅酸鈉原料中堿含量很高又是干式混料，所以噴火口采用既耐高溫又耐侵蝕上午電熔鋯剛玉磚砌筑，每側噴火口后600mm處加裝4個燒嘴磚，考慮到所用燃料為焦化廠所產的荒煤氣里面含有焦油、苯、蔡、酚等物質，采用DY改進型燒嘴供氣極易堵塞，所以采用自制噴槍。噴槍采用套管式，煤氣噴嘴是內徑32mm不銹鋼管，外套-內徑81mm鋼管，外套前端收縮成喇叭狀，兩管之間留有38mm空隙，內管噴煤氣，兩管中間噴空氣。噴火口寬1600mm，小爐底板磚上沿距離噴火口碹中心點900mm，噴火口最狹窄處面積0.78m2，單側噴火口面積占熔化池面積比,1.73%，小爐側墻厚300mm，兩個噴火口中間留有600mm寬空隙，既避免了磚墻兩側受火焰燒損又便于加固和維修?？紤]到運行成本，采用高壓3.0KW風機配氣，為避免回火時噴槍燒損，一次空氣不換向，回火時為噴槍降溫。
1.4 加料口
? ? 加料口采用碹結構，用三塊電熔鋯剛玉磚拼接而成，碹中心距離池壁磚上沿550mm，加料口寬1200mm，采用預熔池設計，內側長1700mm，采取內高外低方式多層碹砌筑，既保證加料容易又避免向外躥火。
1.5 巧流液洞及流料口
? ? 流面同采用暗洞形式，寬400mm，高300mm，距離池底大磚高300mm，側墻、蓋板電熔鋯剛玉磚砌筑，流料口為側流可更換式。
1.6 蓄熱室
? ? 采用三通道蓄熱室設計，考慮到產品的特殊性，為了減輕格子體堵塞，沒有采取現在玻璃窯爐普遍使用的八角筒，而是采用老式的兩枚條砌筑，西門子式，格子體最上面8層采用鎂磚砌筑，其余的采用低氣孔粘土磚砌筑。第一室,4216mm，9塊兩枚條長排，,2820塊,6塊兩枚條長排，格子體高7296mm，格子磚共計64層。
第二室為上升道，575mm。
第三室長2830mm，6塊兩枚條長排，,2820mm，6塊兩枚條長排，格子體高6954mm，格子磚共計61層。格子磚全部為粘土磚。
整個蓄熱室墻體材料第一室上部為低氣孔粘土磚，下部為普通粘土磚，第二、三室為粘土磚，爐條碹為低氣孔粘土磚，蓄熱室碹，第一室為高鋁磚，第二、三室碹連在一起，材質為粘土磚。
由于蓄熱室寬度達到2800以上，考慮到強度和成本，每個蓄熱室采用雙爐條碹結構，采用市場上最為常用的磚型（230*114*65/45；230*114*65/63）砌筑，這樣不但可以不用單獨加工爐條碹磚，還由于很大程度降低了碹跨而增加了強度，具體尺寸如下：（2820-230-230-460）/2=950，計算式中230為爐條碹兩側拱腳墻磚厚度。460為兩個爐條碹中間碹腳墻厚度，每個爐條碹碹跨為950，采用半圓碹，中間460厚的碹腳墻上端徹成階梯狀，以防止掛灰。
? ? 1.7 換向器
? ? 由于采用焦?fàn)t煤氣為燃料，所以只需要空氣換向器，采用中心翻板式，人工操作，煤氣噴槍每側設一個總閥門，換向時只需開閉總閥門即可，每只噴槍單獨安裝小閥門調節火焰，大閥門只負責換向，不調節火焰大小。換向操作具體步驟如下：1）關閉煤氣閥門；2）切空氣換向器；3）開啟另一側煤氣閥門。
? ? 2 點火烤窯
? ? 本設計采用熱風烤窯，自制熱風器，在窯爐前臉墻處預留一300mm方孔，將翻板式換向器平置，上部進風口封嚴，點燃熱風器，按升溫曲線加熱至800℃以上后，將換向器導向一側，開啟進風口，提升煙道閘板，開啟進風一側噴槍，從觀察孔確認已經燃燒后，關閉熱風器，封閉預留孔，調整噴槍至合適，半小時后換另一側噴火，按升溫曲線至1400℃加料。
3 結語
? ? 本設計單側格子體體積為150m3，換熱面,2200m2，換熱比表面接,50m2/m2，空氣預熱溫度可,1300℃，單位能耗為每一噸硅酸鈉固體耗焦?fàn)t煤氣小于280m3，日出,100噸。整個窯爐預期壽命3年以上。
