本標(biāo)準(zhǔn)由中國建筑材料工業(yè)協(xié)會(huì)提出并歸口。
本標(biāo)準(zhǔn)負(fù)責(zé)起草單位：中國建筑材料科學(xué)研究院國家建筑材料工業(yè)耐火材料產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)測(cè)試中心。
本標(biāo)準(zhǔn)參加起草單位：江蘇長城窯爐工程有限公司、鄭州東方企業(yè)集團(tuán)股份有限公司。
本標(biāo)準(zhǔn)主要起草人:李春燕、張慶華、侯炳潤、徐秀平、謝建雄。
本標(biāo)準(zhǔn)委托中國建筑材料科學(xué)研究院國家建筑材料工業(yè)耐火材料產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)測(cè)試中心負(fù)責(zé)解釋。
玻璃窯用燒結(jié)AZS磚1
玻璃窯用燒結(jié)AZS磚范圍
本標(biāo)準(zhǔn)規(guī)定了玻璃窯用燒結(jié)AZS磚的牌號(hào)、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則及標(biāo)志、包裝、運(yùn)輸、儲(chǔ)存和質(zhì)量證明書。
本標(biāo)準(zhǔn)適用于玻璃窯用燒結(jié)AZS磚。
2規(guī)范性引用文件
下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T2997—2000致密定形耐火制品體積密度、顯氣孔率和真氣孔率試驗(yàn)方法
GB/T4984鋯剛玉耐火材料化學(xué)分析方法
GB/T5072致密定形耐火制品常溫耐壓強(qiáng)度試驗(yàn)方法
YB/T370—1995耐火制品荷重軟化溫度試驗(yàn)方法(非示差一升溫法)
GB/T7321—1987致密定形耐火制品試驗(yàn)的制樣規(guī)定
GB/T10325—2001定形耐火制品抽樣驗(yàn)收規(guī)則
GB/T10326—2001耐火制品尺寸、外觀及斷面的檢查方法
GB/T16546—1996定形耐火制品包裝、標(biāo)志、運(yùn)輸和儲(chǔ)存
JC/T639—1996玻璃熔窯用耐火材料氣泡析出率試驗(yàn)方法
JC/T805—1987(1996)玻璃熔窯用耐火材料靜態(tài)下抗玻璃液侵蝕試驗(yàn)方法
JC/T808—1987(1996)硅鋁質(zhì)耐火澆注料耐堿性試驗(yàn)方法
YB/T376.1—1995耐火制品抗熱震性試驗(yàn)方法(水急冷法)
3玻璃窯用燒結(jié)AZS磚的分類
產(chǎn)品按氧化鋯含量范圍分為AZS16、AZS20、AZS32三個(gè)牌號(hào)。
4技術(shù)要求

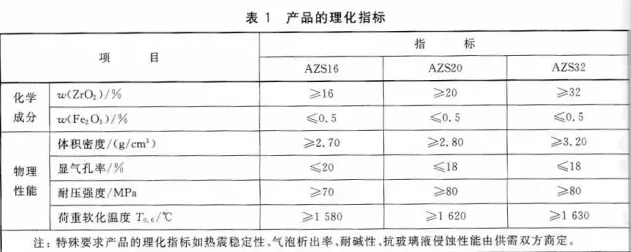

4.1產(chǎn)品的理化性能指標(biāo)應(yīng)符合表1的規(guī)定。

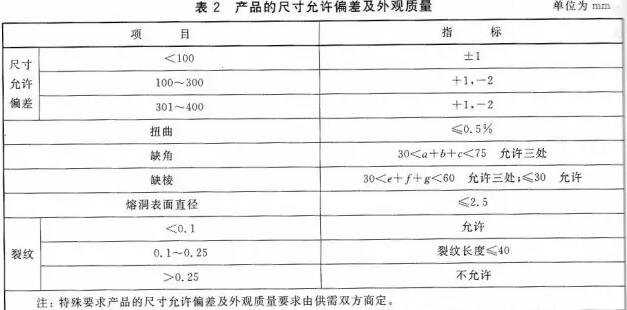

4.2產(chǎn)品的尺寸允許偏差與外觀應(yīng)符合表2的規(guī)定。

5實(shí)驗(yàn)方法
5.1制樣按GB/T7321的規(guī)定進(jìn)行。
5.2化學(xué)成分按GB/T4984的規(guī)定檢驗(yàn)。
5.3體積密度、顯氣孔率按GB/T2997的規(guī)定檢驗(yàn)。
5.4耐壓強(qiáng)度按GB/T5072的規(guī)定檢驗(yàn)。
5.5荷重軟化溫度按YB/T370的規(guī)定檢驗(yàn)。
5.6熱震穩(wěn)定性按YB/T376.1的規(guī)定檢驗(yàn)。
5.7氣泡析出率按JC/T639的規(guī)定檢驗(yàn)。
5.8抗玻璃液侵蝕按JC/T805的規(guī)定檢驗(yàn)。
5.9耐堿性按JC/T808的規(guī)定檢驗(yàn)。
5.10制品的尺寸偏差和外觀質(zhì)量按GB/T10326的規(guī)定檢驗(yàn)。
6檢驗(yàn)規(guī)則
6.1磚以50t為一批，不足50t的按實(shí)際數(shù)量組批。
6.2抽樣、驗(yàn)收按GB/T10325進(jìn)行，當(dāng)樣品為異型制品時(shí)，破壞性檢驗(yàn)中的熱震穩(wěn)定性試驗(yàn)的樣品應(yīng)從同種材質(zhì)的直形標(biāo)準(zhǔn)磚中選取。
6.3尺寸和外觀的抽樣方案按表3的規(guī)定進(jìn)行。設(shè)樣本量(n)中的不合格數(shù)為y，若y≤c，整批制品為合格批;若y>c，整批制品為不合格批。

6.4破壞性檢驗(yàn)的樣品應(yīng)從外觀檢查合格的樣本中抽取?；瘜W(xué)成分、體積密度、顯氣孔率、常溫耐壓強(qiáng)度、荷重軟化開始溫度為考核指標(biāo)，其平均值指標(biāo)應(yīng)符合表1的規(guī)定。如第一次檢驗(yàn)中有項(xiàng)目不合格，允許對(duì)該項(xiàng)目復(fù)檢，復(fù)檢時(shí)可在該批產(chǎn)品中隨機(jī)抽取雙倍數(shù)量的測(cè)試樣本，進(jìn)行不合格項(xiàng)目的復(fù)檢，如果其平均值符合表1要求，判為合格批，否則判為不合格批。

7包裝、標(biāo)志、運(yùn)輸、存儲(chǔ)和質(zhì)量證明
7.1標(biāo)志、包裝、運(yùn)輸和儲(chǔ)存按GB/T16546進(jìn)行。
7.2磚出廠時(shí)附有質(zhì)量證明書，質(zhì)量證明書應(yīng)包括：供方名稱、需方名稱、合同號(hào)、生產(chǎn)日期、產(chǎn)品名稱、標(biāo)準(zhǔn)編號(hào)、牌號(hào)、批號(hào)、尺寸、外觀及理化指標(biāo)等內(nèi)容。
