高爐檢修砌筑前應具備下列條件：
(1)爐基耐熱混凝土基礎(chǔ)經(jīng)檢查驗收合格，并符合設(shè)計要求。
(2)爐底冷卻管和熱電偶安裝試壓合格。
(3)爐殼冷卻壁及焊接式冷卻板安裝合格。
(4)爐口鋼圈安裝合格。
(5)風口大套(也有包括風口中套的)、渣口水套安裝合格。
(6)熱電偶和波紋管式冷卻板的進場時間能滿足砌筑進度的要求..
?爐底砌筑前的工作
A?? 爐底下部冷卻管區(qū)域不定形耐火材料的施工

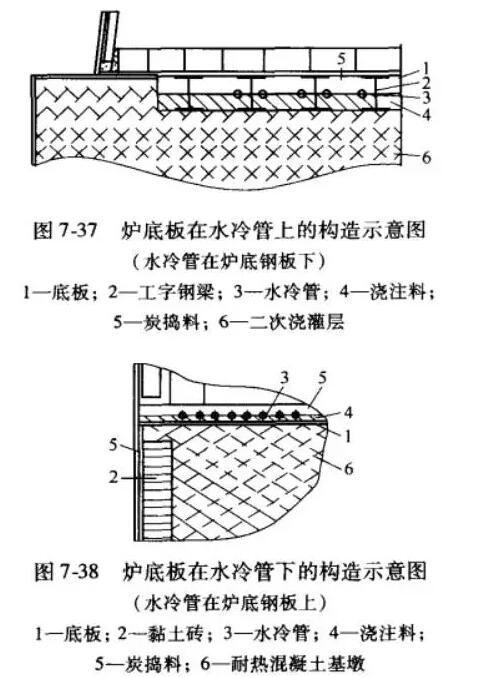

現(xiàn)代高爐內(nèi)，在爐底部多數(shù)設(shè)有爐底鋼板，與爐殼焊成整體。爐底鋼板下(或上)裝有冷卻裝置。為了提高冷卻效果，爐底水冷管系埋設(shè)在澆注料和炭搗料之間。冷卻管中心線以下為澆注料，冷卻管中心線以上為炭搗料，如圖7-37、圖7-38所示。 施工前，先將基礎(chǔ)表面清掃干凈，除去冷卻管表面的浮銹。澆注料采用強制式攪拌機進行攪拌，攪拌方法按有關(guān)規(guī)定進行。澆注時，應填充密實。澆注沿每列冷卻管的中心向兩端進行，并使用插入式振動器振搗。每列澆注完畢，在澆注料終凝前將四周濺附在管壁上的殘灰擦凈，再覆蓋草袋，澆水養(yǎng)護。

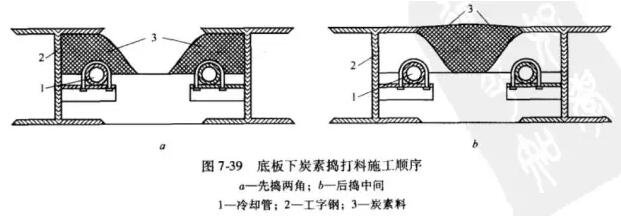

爐底鋼板在水冷管之上時，冷卻管中心線以上的炭素料拖工，應先將工字鋼兩側(cè)翼緣板下的炭素料搗打密實，后搗中間的炭素料，見圖7-39，采用風動搗錘以一錘壓半錘的方式進行搗打，直到搗打密度達到設(shè)計規(guī)定的要求。搗實后的炭索料應略高于工字鋼梁上表面，再用鏟平刮刀沿工字鋼上翼緣將炭素料鏟平。對局部底凹處，應挖去約30mm深，重新鋪料搗打密實。 B?? 冷卻壁間隙的填料
冷卻壁與冷卻壁之間、鋼磚與鋼磚之間的間隙;冷卻壁與出鐵口框，冷卻壁與風口、渣口大套之間的縫隙均應按設(shè)計規(guī)定填充鐵屑填料或炭素科。為減少填充料掉落浪費。填充時應采用小漏斗下料和托板接料。

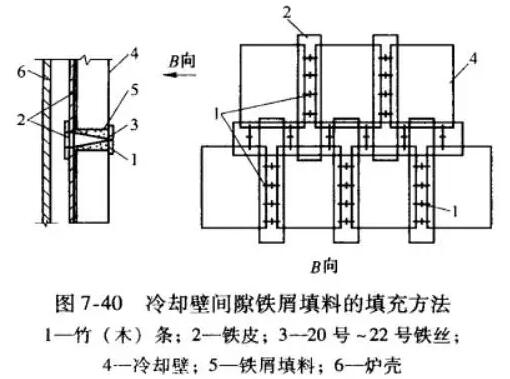

鐵屑填料的調(diào)制方法是：先將摻合料(精礦粉或熟料粉)與結(jié)合劑(高鋁水泥)按配比稱量后置于鐵板上拌勻，再依次加入規(guī)定的鐵屑和水。加水時，不斷攪拌，直至呈面團狀即可。每次拌料不宜太多，以半小時用完為限，對已產(chǎn)生初凝、結(jié)塊的料不得重復使用，為了不使填料外漏，先用寬30~60mm、厚0.5mm的薄鐵皮插入冷卻壁間隙靠爐殼的一側(cè)，并在鐵皮上每隔400~500mm穿以細鐵絲，利用細鐵絲和小竹(木)條將鐵皮固定在冷卻壁間隙處，如圖7-40所示。 鐵屑填料應飽滿嚴密，填充完畢后，鐵皮和鐵絲留在冷卻壁間隙內(nèi)，不再取出。為了保證填料質(zhì)量，應嚴格按配合比拌料，并在施工前制作試塊檢驗。

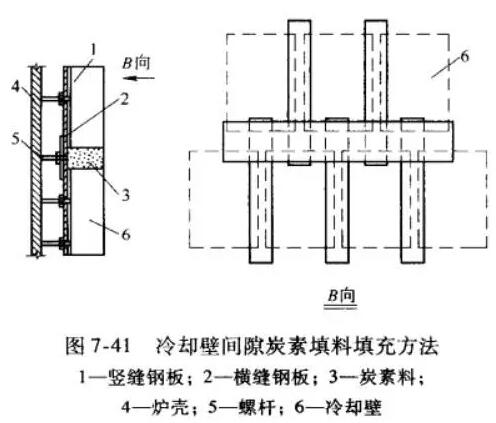

炭素填料應用成品炭素料(冷料)，可按圖7-41所示的方法進行填充，并采用特制的風動小搗錘(用氣鏟改制)搗打。為此要求在冷卻壁安裝的同時，在冷卻壁靠爐殼一側(cè)的間隙處安裝3mm厚的鐵板條，以防止勾縫搗打時填充料漏入冷卻壁與爐殼之間的間隙中。 C 爐殼與冷卻壁間隙的灌漿
冷卻壁間隙填料完畢，接著進行爐殼灌漿(也有在砌磚后或烘爐到一定溫度后進行爐殼灌漿的)。灌漿用泥漿牌號及性能指標由設(shè)計規(guī)定。
爐殼灌漿孔的布置由設(shè)計規(guī)定，但焊接在爐殼上長度約為150~200mm壓漿短管應與壓入機的輸出管相一致。灌漿作業(yè)一般分為兩段，風口下沿為第一段，以上為第二段，先灌下段后灌上段。
灌漿前，第一段冷卻壁與爐底找平層間的縫隙應按設(shè)計規(guī)定填充黏土火泥-水泥泥料或與找平層相同材質(zhì)的炭素搗打料，以免漏漿。
同一水平上的若干個壓漿短管一般是1~2個為灌漿孔，其余為泥漿溢流觀察孔。灌漿過程中應注意觀察，如發(fā)現(xiàn)有漏漿現(xiàn)象，即應停止壓漿，進行處理。
D? 爐底板下壓入炭膠

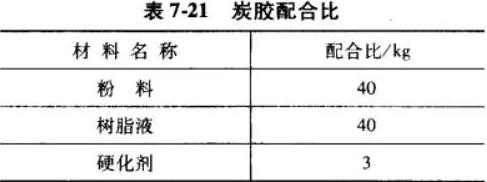

爐底板下壓入炭膠前，應把壓漿嘴內(nèi)外及周圍爐底板上的灰、浮銹、油污清掃干凈，并用壓縮空氣將壓漿嘴內(nèi)的灰渣吹掃干凈，然看逐個進行測量編號。每編一個號即在壓漿嘴側(cè)測量出爐底板的初始高度。并作好記錄。 炭膠的成分配比以及施工要點按生產(chǎn)廠家提供的說明書。某廠爐底板下壓入炭膠的成分配比見表7-21。調(diào)制時，先將樹脂液倒入粉料，邊加邊攪拌約30分鐘，最后用噴壺灑硬化劑液，再攪拌2分鐘，即可使用。每罐炭膠料攪拌完畢后宜在20分鐘內(nèi)用完。

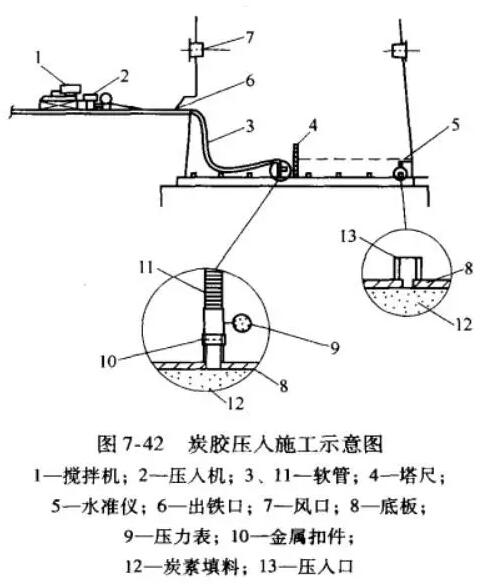

攪拌好的炭膠從壓入機流出，經(jīng)由軟管導入爐底板焊好的短管，壓入底板內(nèi)，如圖 7-42所示。 在壓入過程中用水準儀逐一觀察壓漿嘴周圍爐底板的隆起高度，并用大錘在壓漿嘴周圍對爐底板進行敲打，促使底板下炭膠順利流入。當出現(xiàn)下述情況之一時即可停止對該壓漿嘴的壓入：壓漿嘴周圍爐底板隆起超過2mm.壓入軟管的出口壓力表讀數(shù)超過0.6MPa;鄰近的壓漿嘴往外冒漿。然后拆去壓漿管,立即用木塞將壓漿嘴塞緊。

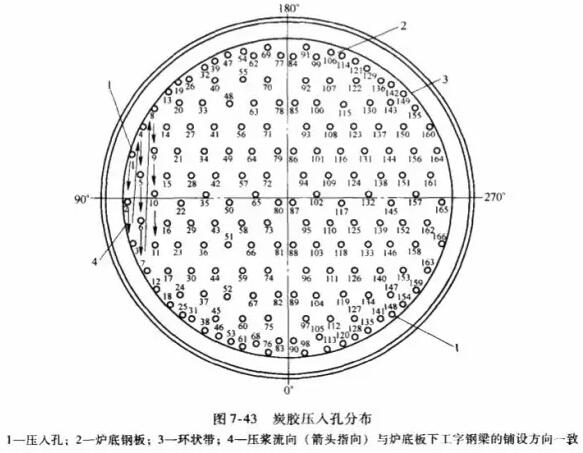

壓入必須按編號順序進行，整個壓入過程應連續(xù)施工，中途不得停頓，以免炭膠在管道中硬化，如圖7-43所示。壓入炭膠完畢后，自然養(yǎng)護24小時。待其石化凝固后，便可割除短管，焊上封板。 E 主要控制線的測設(shè)
砌筑前應校核爐口鋼圈中心對爐底底基中心的位移。爐身砌體(包括厚壁爐腰)的中心線，應以爐品鋼圈中心為準。爐底找平層的標高 應按以下兩種情況 分別測定。
(1)當爐缸風口帶不采用組合磚或爐缸不采用環(huán)形大炭塊砌筑時，應以出鐵口中心的標高 為基準，按配層后的爐底磚層累計高度(包括水平縫)與死鐵層的厚度，計算出找平層的表面標高。
