玻璃窯用耐火材料配置說明
一、玻璃窯爐底用粘土質(zhì)大磚，采用高強(qiáng)度澆注料預(yù)制大塊，預(yù)制大磚耐壓強(qiáng)度高、耐火度高、熱震性好，并且價(jià)格也優(yōu)于傳統(tǒng)的粘土磚。
二、蓄熱室爐墻用耐火材料配置：中下部選用MZ-70燒結(jié)莫來石標(biāo)準(zhǔn)磚，代替鎂鉻標(biāo)準(zhǔn)磚；蓄熱室中上部選用MT-85電熔莫來石標(biāo)準(zhǔn)磚，代替97高純鎂磚（標(biāo)準(zhǔn)磚），該材料耐高溫、荷重軟化溫度高、熱震穩(wěn)定性好、在蓄熱室堿性環(huán)境中使用抗蠕變、抗渣性好，并具有抗侵蝕、抗耐磨性能，優(yōu)于堿性磚。
三、蓄熱室格子體用耐火材料配置：蓄熱室下部選用M-70燒結(jié)莫來石格子磚，中上部位格子體冷凝區(qū)選用MT-75電熔莫來石抗侵蝕格子磚，中上部格子體高溫區(qū)選用MT-80莫來石剛玉紅柱石格子磚、鋯莫來石格子磚或MT-85電熔莫來石剛玉紅柱石格子磚，最頂層選用鋯鉻電熔剛玉格子磚，該材料具有耐壓強(qiáng)度高、耐火度高、荷重軟化溫度高的特點(diǎn)，特別是熱震穩(wěn)定性高、抗腐蝕性好。
四、莫來石系列產(chǎn)品屬于中性耐火材料。抗酸堿侵蝕性強(qiáng)、抗耐磨、抗熱震性好的特點(diǎn)，特別是以燃燒石油焦做燃料的玻璃窯爐，玻璃窯蓄熱室選用莫來石及電熔莫來石剛玉質(zhì)系列磚較好，其他燃料的玻璃熔窯選用也有很高的性價(jià)比。
以上材料我公司根據(jù)玻璃行業(yè)需求及窯爐特點(diǎn)，重點(diǎn)開發(fā)出玻璃窯蓄熱室用優(yōu)良莫來石剛玉磚，代替鎂質(zhì)堿性材料，并且所研發(fā)的莫來石磚、電熔莫來剛玉磚各項(xiàng)指標(biāo)優(yōu)于傳統(tǒng)的鎂質(zhì)磚材料且價(jià)格優(yōu)勢明顯，使用壽命長，歡迎廣大用戶來電、來函咨詢。

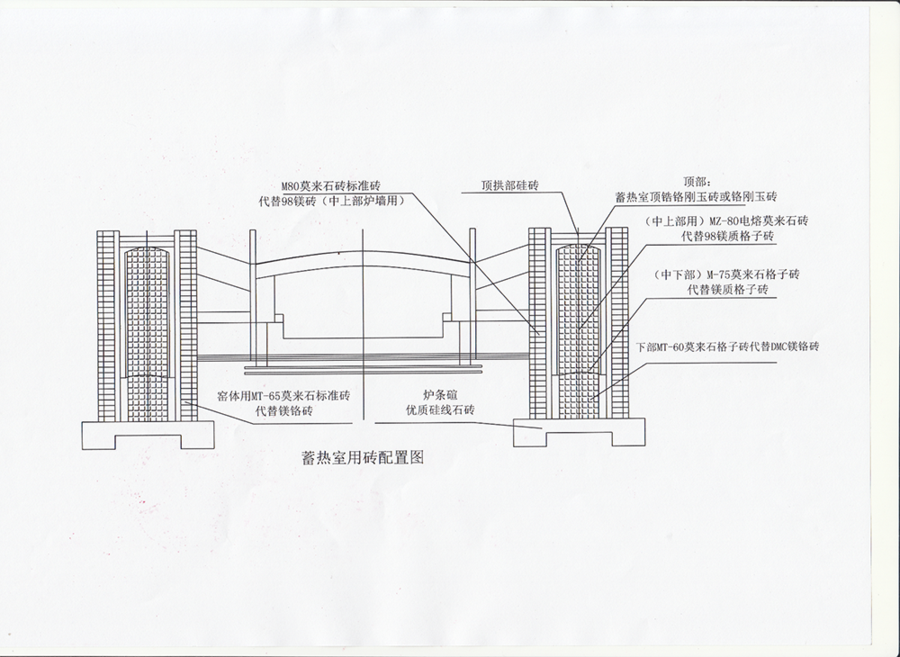

蓄熱室用磚配置圖

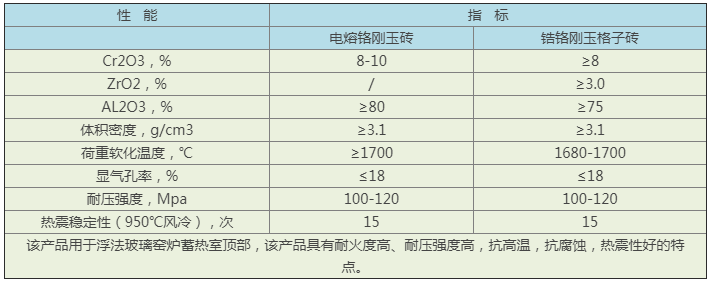

玻璃窯蓄熱室用電熔鉻剛玉磚/鋯鉻剛玉格子磚
 |
|

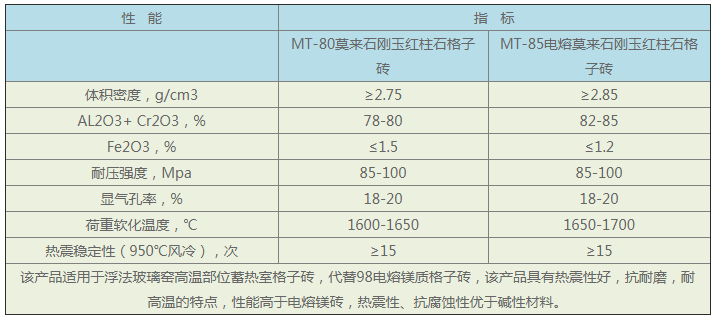

玻璃窯蓄熱室用電熔莫來石剛玉紅柱石抗侵蝕磚
 |  |
玻璃窯蓄熱室用MT-75電熔莫來石抗侵蝕格子磚
 |  |

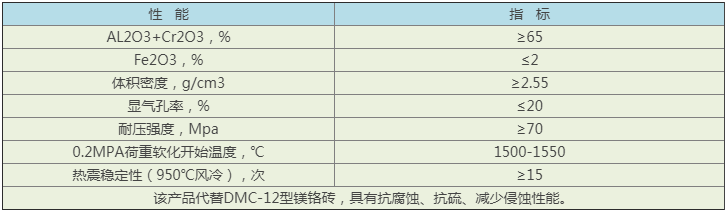

MT-65燒結(jié)莫來石紅柱石抗侵蝕磚
 |  |
MT-60燒結(jié)莫來石紅柱石抗侵蝕磚
性 能 | 指 標(biāo) |
AL2O3+Cr2O3，% | ≥60 |
Fe2O3，% | ≤2 |
體積密度，g/cm3 | ≥2.5 |
顯氣孔率，% | ≤20 |
耐壓強(qiáng)度，Mpa | ≥65 |
0.2MPA荷重軟化開始溫度，℃ | 1450-1500 |
熱震穩(wěn)定性（950℃風(fēng)冷），次 | ≥15 |
該產(chǎn)品代替DMC-12型鎂鉻磚，具有抗腐蝕、抗硫、減少侵蝕性能。 | |
鋯英搗打料/鋯英石磚
性 能 | 指 標(biāo) | |
鋯質(zhì)搗打料 | 鋯英石磚 | |
ZrO2，% | ≥63 | 62-63 |
Fe2O3，% | ≤0.8 | ≤0.8 |
AL2O3，% | ≥4 | 1-1.5 |
耐壓強(qiáng)度（300℃烘干），Mpa | ≥25 | 常溫耐壓強(qiáng)度： 80-100 |
耐壓強(qiáng)度（1380℃燒后），Mpa | 55-60 | / |
耐火度，℃ | ≥1790 | ≥1800 |
荷重軟化溫度，℃ | ≥1600 | 1650-1700 |
重?zé)€變化率（1380℃×2h），% | ±0.5 | 0.2 |
體積密度，g/cm3 | / | ≥3.5 |
鋯質(zhì)搗打料采用高溫膠泥拌均后搗打施工 | ||
低氣孔粘土磚
項(xiàng) 目 | 指 標(biāo) | |
DN-14 | DN-15 | |
Al2O3，% | ≥45 | ≥42 |
Fe2O3，% | ≤1.2 | ≤1.2 |
體積密度，g/cm3 | ≥2.34 | ≥2.26 |
顯氣孔率，% | ≤14 | ≤17 |
常溫耐壓強(qiáng)度，MPa | ≥65 | ≥58 |
荷重軟化溫度（0.2MPa,T0.6），℃ | ≥1500 | ≥1470 |
加熱永久線變化（1400×2h），% | +0.1～-0.2 | +0.1～-0.2 |
熱震穩(wěn)定性（1100℃，水冷），次 熱震穩(wěn)定性（1100℃，水冷），次 | ≥7 | ≥7 |
鋯質(zhì)（鋯剛玉質(zhì)）熱補(bǔ)料
項(xiàng) 目 | 指 標(biāo) |
ZrO2 ， | ≥30 |
荷重軟化溫度（0.2MPa，T0.5），℃ | >1620 |
耐火度， ℃ | >1700 |
冷壓強(qiáng)度 MPa | 110℃ |
1500℃ | |
體積密度（ 1400℃×3h），g/cm3 | 3.1 |
顆粒度 ，㎜ | 0-5 |
鋯質(zhì)（鋯剛玉質(zhì)）密封料/搗打料
項(xiàng) 目 | 指 標(biāo) |
ZrO2， | 28-32 |
Al2O3 ， | 50-52 |
SiO2， | 14-18 |
荷重軟化溫度（0.2MPa，T0.5），℃ | >1650 |
冷壓強(qiáng)度 MPa | 110℃ |
1500℃ | |
體積密度（ 1400℃×3h），g/cm3 | 3.1 |
顆粒度， ㎜ | 0-5 |
鋯質(zhì)（鋯剛玉質(zhì)）火泥
項(xiàng) 目 | 指 標(biāo) |
ZrO2， | 28-32 |
Al2O3， | 50-52 |
SiO2 ， | 14-18 |
荷重軟化溫度（0.2MPa，T0.5），℃ | >1650 |
冷壓強(qiáng)度 MPa | 110℃ |
1500℃ | |
體積密度（ 1400℃×3h），g/cm3 | 3.1 |
顆粒度， ㎜ | 0-0.5 |
硅質(zhì)熱補(bǔ)料
項(xiàng) 目 | 指 標(biāo) |
SiO2， | ≥95 |
耐火度， ℃ | ≥1710 |
荷重軟化開始溫度，℃ | ≥1670 |
體積密度，g/cm3 | 1.9 |
110℃烘干常溫耐壓強(qiáng)度，MPa | ≥15 |
1450℃燒后耐壓強(qiáng)度，MPa | ≥30 |
1450℃×2h重?zé)€變化 ，% | 0.2 |
0.8輕質(zhì)涂料（噴涂料）
項(xiàng) 目 | 指 標(biāo) |
SiO2， | ≥65 |
AL2O3，% | ≥10 |
耐火度， ℃ | ≥800 |
耐壓強(qiáng)度，MPa | ≥0.8 |
體積密度，g/cm3 | 0.8 |
導(dǎo)熱系數(shù)300±25℃，W/m.k | 0.45 |
98/97電熔鎂質(zhì)格子磚
性 能 | 指 標(biāo) | |
98電熔鎂質(zhì)格子磚 | 97電熔鎂質(zhì)格子磚 | |
MgO，% | ≥97.5 | ≥96.5 |
體積密度,g/cm3 | ≥3.05 | ≥3 |
顯氣孔率，% | 16 | 17 |
荷重軟化溫度0.2Mpa T0.6，℃ | ≥1700 | 1700 |
常溫耐壓強(qiáng)度，Mpa | 65-70 | 65-70 |
