新型鋼包用不燒Al2O3-MgO磚與Al2O3-MgO澆注料的特性類似，具有正的永久線變化、加熱后優(yōu)異的抗侵蝕性和抗?jié)B透性能。
開發(fā)的新型鋼包磚需要考慮以下幾點(diǎn)：
1、抗侵蝕性和抗?jié)B透性
新型鋼包磚的主要原料是Al2O3和MgO。圖1示出了MgO含量對(duì)Al2O3-MgO澆注料抗侵蝕性和抗渣滲透性能的影響?？骨治g性能隨著MgO含量的增加而增強(qiáng)，但是添加過多的MgO,渣滲透的程度較深。因此，新型鋼包磚中MgO的含量是基礎(chǔ)。Al2O3水泥用作澆注料的結(jié)合劑不適用，因?yàn)樗鼤?huì)引起SiO2和MnO的滲透。
添加MgO后在磚的熱面處與Al2O3發(fā)生反應(yīng)形成二次尖晶石，使得耐火材料基質(zhì)分散不均勻。同時(shí)，也降低了體積膨脹、抑制了耐火材料基質(zhì) 變得致密。

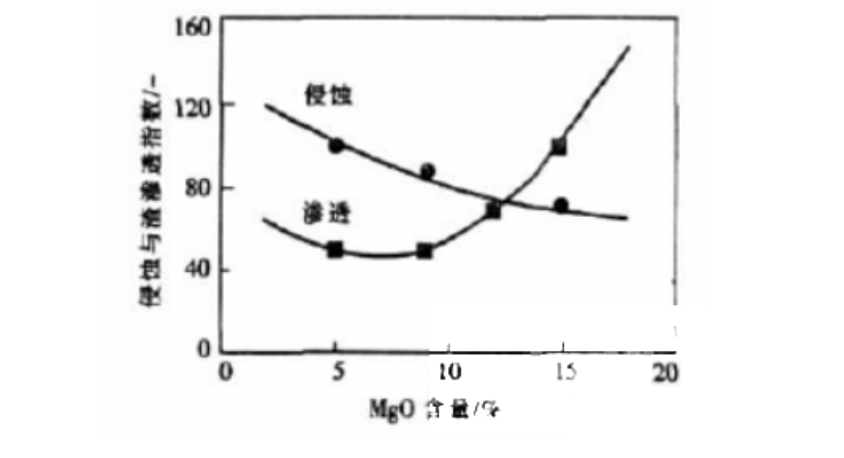

圖1 AI2O3-MgO澆注料中MgO含量與侵蝕/渣滲透之間的關(guān)系
2、鋼質(zhì)量
含碳磚有鋼水增碳的缺陷，而這種新型鋼包磚是完全無碳的(不含片狀石墨、碳黑等)，也不含樹脂結(jié)合劑，以避免出現(xiàn)殘余碳。
3、永久線變化
為了避免鋼滲透，應(yīng)選用正永久線變化的耐火磚。這種新型鋼包磚由于二次尖晶石形成的反應(yīng)使磚具有適當(dāng)?shù)呐蛎洠钟捎谑遣粺u且尖晶石形成的反應(yīng)僅在熱面附近，使得磚的膨脹得到連續(xù)。
4、施工
新型鋼包磚襯里用施工設(shè)備和復(fù)雜的加熱過程是不必要的，因?yàn)檫@種磚的蒸汽剝落是可以忽略不計(jì)的。
5、環(huán)境
含碳磚，如MgO-C和Al2O3-MgO-C磚的熱導(dǎo)率高，在加熱期間會(huì)導(dǎo)致鋼水溫度下降。為了防止這個(gè)問題，轉(zhuǎn)爐出鋼口或額外的電功率可以保持鋼水的溫度，因?yàn)樾滦痛u不含任何碳，熱導(dǎo)率低，可以減少熱順勢起到節(jié)能的作用。
