我國攀枝花-西昌(簡稱攀西)地區蘊藏著豐富的釩鈦磁鐵礦資源，已探明的釩鈦磁鐵礦儲量占全國總儲量的95%以上，其中鈦資源8.7億噸，分別占我國、世界鈦資源儲量的90.54%和35.17%。攀西釩鈦磁鐵礦經“高爐煉鐵”工藝，一半左右的鈦資源進入高爐渣中，以TiO2計含量為20%～25%。
近三十年來，含鈦高爐渣綜合利用主要分為以下三個方向:一是傳統型利用，主要集中在建筑建材領域，生產水泥、混凝土砌塊、陶瓷磚等建筑材料，嚴重忽視了含鈦高爐渣中有效組分尤其是鈦組分的經濟價值；二是新技術利用，包括人造巖石、高鈦石油壓裂支撐劑、光催化材料、無土育苗基質等新領域應用。但從現階段來看，新技術利用并不成熟，很多研究局限于實驗室工作，工業規模的應用還有很長一段路要走；三是提鈦綜合利用，其中就包括攀鋼自主開發的“高鈦型高爐渣高溫碳化-低溫氯化”的提鈦工藝路線。
在高鈦型高爐渣高溫碳化工藝中，主要設備為密閉碳化電爐(下文簡稱碳化電爐),工藝流程主要為熔融高爐渣與焦粉發生碳化反應，反應結束后得到碳化渣，具有流程短、處理量大、鈦資源綜合利用率高等優點。由于碳化電爐工作環境非常特殊，這就要求其爐襯耐火材料不僅要具備耐高溫、耐沖刷、優良的熱震穩定性，而且還要有很強的抗渣侵蝕能力。因此，實際生產中碳化電爐采用水冷爐壁技術，想通過一定的散熱能力和相應的掛渣能力，提高電爐爐襯的使用壽命，降低耐火材料消耗。在實際生產中，水冷爐壁對碳化電爐爐襯起到了較好的保護作用，但出渣口部位鎂碳磚侵蝕嚴重，嚴重制約碳化電爐使用壽命，并且爐襯的修復也會增加大量成本。因此，從提高碳化電爐爐齡及降本角度考慮，需要進一步研究出渣口侵蝕行為。本文根據碳化電爐實際生產情況，在出渣口位置取耐材樣品進行顯微結構分析，并使用FactSage軟件計算耐材與高爐渣在不同溫度下的反應情況，以揭示耐材的侵蝕過程。最后，本文根據研究結果提出出渣口位置耐材長壽化方案，從而提高電爐爐齡。
1 碳化電爐出渣口位置耐材侵蝕研究

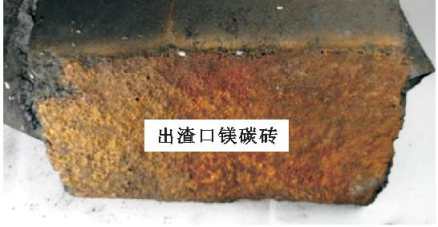

在現場停爐期間，在爐襯出渣口位置取耐材侵蝕樣品，出渣口位置所用耐材為MgO-20 wt.%C鎂碳磚，圖1為取樣實物圖。
圖1出渣口耐材取樣實物圖
1.1 熱力學計算
熱力學計算采用FactSage軟件平衡模塊，模擬不同溫度和不同的熔渣與耐火材料質量比例的條件下，體系中物相組成和含量的變化過程，其中反應的起始組成設定為：<100 g>耐火材料+<100Alpha>渣，環境氣氛為1 atm, 不考慮耐火材料自身的氧化問題，且Alpha表示渣與耐火材料的質量比，即當Alpha=3時，渣為300 g, 耐火材料為100 g, Alpha每次遞增0.5,最大值選5。
本文計算了MgO-20 wt.%C質耐火材料與含鈦高爐渣之間的化學反應，得到了不同Alpha(熔渣與耐火材料的質量比)下物相組分及質量的變化規律。為便于分析，熱力學計算時將耐火材料的組分進行了簡化，將MgO-20 wt.%C質耐火材料的組分簡化為80 wt.%的MgO和20 wt.%的C。由于實際生產中，含鈦高爐渣熱渣入爐溫度在1300℃左右，且爐內最高溫度為1600℃左右，故熱力學計算溫度設定為1300～1600℃。

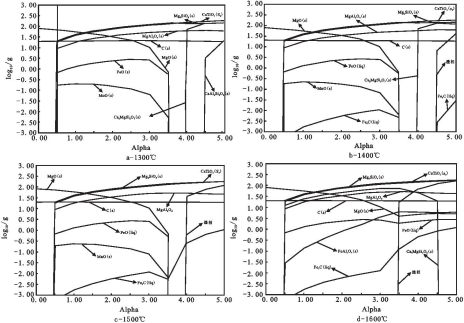

MgO-20 wt.%C質耐火材料與含鈦高爐渣計算結果如圖2所示。從圖2a中可見，隨著反應體系中渣量的增加，耐火材料中MgO含量逐漸降低，并且MgO在Alpha值為3.5時完全消失；反應期間生成了一定量的MgAl2O4、Mg2SiO4和CaTiO3等物相，此溫度下基本沒有液相生產。當溫度增加到1400℃時，參見圖2b, 物相變化趨勢與1300℃時基本一致，C反應生成Fe3C相；當渣量增加至耐火材料質量的4.5倍左右時，體系開始出現液相，并且液相量隨著渣量增加而增加。當溫度增加到1500℃和1600℃時，參見圖2c和圖2d, 體系內開始出現液相時所需渣量降至耐火材料質量的4倍和3.5倍左右，反應過程中會析出一定量的MgAl2O4、Mg2SiO4及CaTiO3等高熔點物相?？傊S著溫度的提升，液相更容易產生，且反應過程會析出一定量的高熔點物相。
圖2 MgO-20 wt.%C質耐火材料與含鈦高爐渣反應后各物相變化規律
1.2 出渣口耐火磚微觀分析

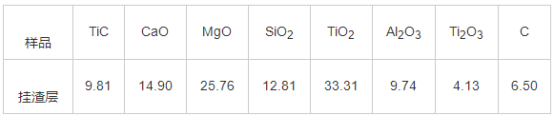

表1為爐襯出渣口位置近渣側化學成分，圖3為熔渣與鎂碳磚的顯微結構圖，從左至右依次為熔渣層1、過渡層2及鎂碳磚層3(方框2區域?yàn)檫^(guò)渡層)。
表1爐襯出渣口近渣側化學成分分析
圖3出渣口耐火磚顯微結構圖
首先對圖3中1號方框區域熔渣層進行能譜點掃描分析，結果如圖4所示，能譜點掃描原子百分結果如表2所示。根據圖4及表2點掃描結果，1號點位區域最亮，灰度值最大，能譜分析結果表明該區域包含大量Fe及C元素，由此推測其為渣中的鐵液；2號點位區域主要包含Ca、Mg、Si、Al、Ti及O等元素，推測其為渣中氧化物；3號點位區域主要包含Ca、Ti及O元素，且Ca、Ti及O元素原子比接近1∶1∶3,由此推測其為CaTiO3。
表2出渣口耐火磚1號區域能譜點掃描元素分析

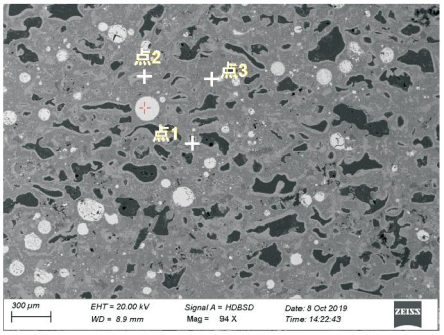

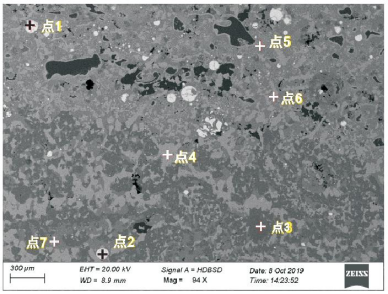

再對圖3中2號方框區域過渡層進行能譜點掃描分析，結果如圖5所示，能譜點掃描原子百分結果如表3所示。根據圖5點掃描結果，1號、2號點位區域最亮，灰度值最大，能譜分析結果表明該區域包含大量Fe、以及微量Si、V、C元素，由此推測其為渣中的鐵液；3號點位區域最暗，灰度值最低，能譜分析結果表明該區域主要包含Mg、Al及O元素，且Mg、Al元素原子比接近1∶2,由此推測其為MgAl2O4。4號點位區域主要包含Ca、Ti及O元素，推測其為CaTiO3;5、6、7號點位區域主要包含Ca、Mg、Si、Al、O及Ti等元素，推測其為渣中復雜氧化物夾雜少量TiC。
圖4出渣口耐火磚1號區域顯微結構能譜點掃描元素分析圖片
圖5出渣口耐火磚2號區域顯微結構能譜點掃描元素分析

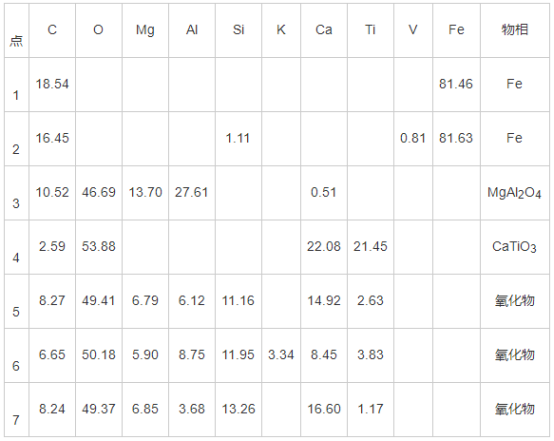

表3出渣口耐火磚2號區域能譜點掃描元素分析

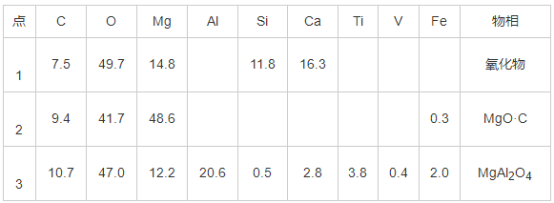

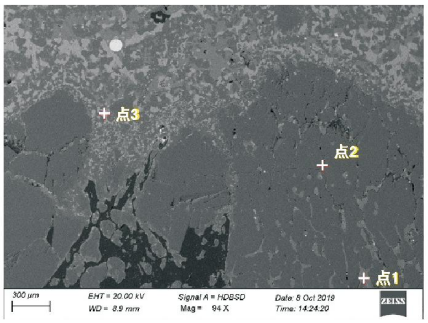

最后對圖3中3號方框區域進行能譜點掃描分析，結果如圖6所示，能譜點掃描原子百分結果如表4所示。根據圖6及表4點掃描結果，1號點位區域主要包含Ca、Mg、Si及O等元素，推測其為渣中氧化物；2號點位區域主要包含Mg、O等元素，另還有少量C元素，Mg、O元素原子比接近1∶1,由此推測其為鎂碳磚。3號點位區域主要包含Mg、Al及O元素，且Mg、Al元素原子比接近1∶2,由此推測其為MgAl2O4。根據以上點掃描結果及表1化學成分分析，推斷3號區域?yàn)殒V碳磚層。
圖6出渣口耐火磚3號區域顯微結構能譜點掃描元素分析
表4出渣口耐火磚3號區域能譜點掃描元素分析

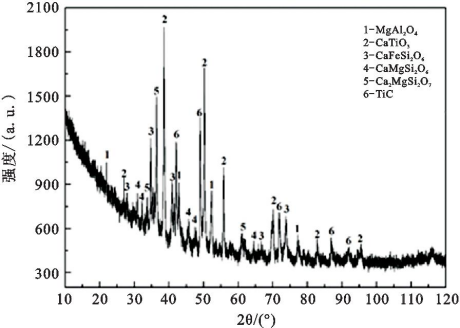

圖7為出渣口位置耐火磚近渣側樣品的XRD圖譜，圖中的物相及熱力學計算結果與上述電鏡點掃描物相推測結果相符。
圖7出渣口位置近渣側樣品XRD圖譜
通過上述結果，判斷出渣口耐火磚侵蝕過程如下：冶煉初期出渣口位置耐火磚較厚，故水冷爐壁還不能及時將熱量通過熱傳導的形式帶走，因此鎂碳磚不斷受高溫熔渣侵蝕或沖刷的作用而損耗，近渣側鎂碳磚中大量石墨被反應，形成疏松多孔的脫碳層，熔渣沿著氣孔向鎂碳磚內滲透，導致鎂碳磚逐步損毀。當鎂碳磚因蝕損減薄至一定程度時，水冷爐壁開始發揮水冷作用，對爐襯側熔渣進行有效降溫，使得熔渣內高熔點物質CaTiO3(鈣鈦礦，熔點2600℃)首先析出附著于鎂碳磚表面。同時，鎂碳磚中因石墨顆粒缺失形成的孔隙，被渣中Al2O3與鎂碳磚中MgO反應生成高熔點物相MgAl2O4(鎂鋁尖晶石，熔點2250℃)填滿，這些高熔點物相形成后，會大大降低耐火材料表面熔渣的流動性，又因其較高的熔化溫度，從而有效地減緩熔渣對爐襯的侵蝕速度，阻止?fàn)t襯進一步被熔渣侵蝕。
2 出渣口耐材長壽化建議
根據研究結果，水冷爐壁對出渣口耐材長壽化發揮了一些作用，尤其是電爐壽命后期耐火材料變薄之后，作用逐漸明顯，水冷壁對爐襯側熔渣進行有效降溫，使高熔點物質析出，降低耐火材料表面熔渣的流動性，同時填補耐火磚被侵蝕后的孔洞，阻止?fàn)t襯進一步被熔渣侵蝕。實際生產過程中，冶煉約500爐次后，出渣口位置耐火磚侵蝕速率由平均0.6 mm/爐減緩至0.3 mm/爐。

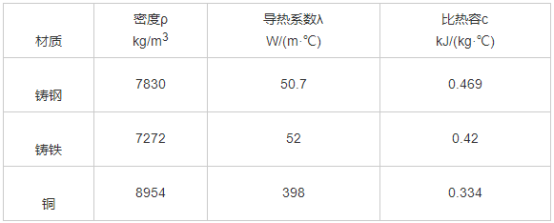

現電爐常用的水冷壁材質有鑄鐵、銅和鑄鋼等，其在20℃條件下的基本性質如表5所示。一般情況下，鑄鐵的導熱系數隨著溫度的升高會適當降低。
表5鑄鐵、銅和鑄鋼的物理參數(20℃)

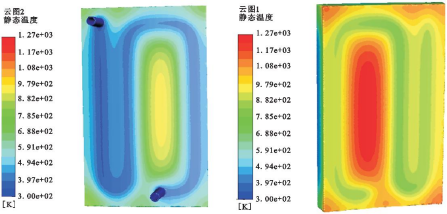

攀鋼碳化電爐水冷壁現采用鑄鐵材質，根據實際冶煉工藝，采用Fluent軟件簡單計算鑄鐵和銅兩種材質水冷壁的冷卻效果，假設水冷壁與熔渣直接接觸。以熱面爐內溫度為1650℃、導熱系數300 W/(m·℃)、冷卻水管內壁溫度27℃進行計算。從圖8和圖9的溫度云圖對比可知，鑄鐵水冷壁冷面溫度局部區域接近700℃,而銅水冷壁冷面溫度均低于200℃;鑄鐵水冷壁熱面溫度區域接近1000℃,而銅水冷壁熱面溫度低于273℃;鑄鐵壁若接觸熔渣，長期處于高溫環境中，隱患很大；銅材質冷卻效果顯著優于鑄鐵。因此，碳化電爐出渣口位置可采用銅材質冷卻壁的方式提高冷卻強度，促進高熔點物質析出，以減緩侵蝕速率，提高電爐使用壽命。
圖8鑄鐵水冷壁冷面溫度云圖和熱面溫度云圖
圖9銅水冷壁冷面和熱面溫度云圖
3 結 論
(1)出渣口附近爐襯掛渣層的形成規律為：冶煉初期出渣口處的鎂碳磚不斷受高溫熔渣侵蝕或沖刷的作用而損耗。當鎂碳磚因蝕損減薄至一定程度時，水冷爐壁對爐襯側熔渣進行有效降溫，使得熔渣內高熔點物質析出。這些高熔點物相形成后，會大大降低耐火材料表面熔渣的流動性，同時填補耐火磚因侵蝕形成的孔洞，又因其較高的熔化溫度，從而有效地減緩熔渣對爐襯的侵蝕速度，阻止?fàn)t襯進一步被熔渣侵蝕。
(2)銅與鑄鐵材料的水冷壁在電爐中均有應用，銅的導熱系數約為鑄鐵的8倍，冷卻效果優于鑄鐵，安全性也較高。模擬顯示水冷塊結構的鑄鐵水冷壁熱面溫度區域接近1000℃,而銅水冷壁熱面溫度低于273℃。因此，碳化電爐出渣口位置可采用銅材質冷卻壁，提高冷卻強度，促進高熔點物質析出，以減緩侵蝕速率，提高電爐使用壽命。
