剛玉-尖晶石質耐火材料因其耐火度高、抗熱震性和抗渣侵蝕性能優良等特性，被廣泛應用于鋼包、水泥回轉窯等高溫?zé)峁ぱb備的關鍵襯材。鋼鐵冶煉和連鑄技術的不斷發展，對耐火材料的使用性能提出了更高要求。

　　隨著高溫工業領域?qū)?jié)能減排的要求越來越高，可直接用于工作襯材，且具有高機械強度、高耐侵蝕性和低熱傳導能力等性能的耐火材料研究與開發受到了廣泛關注。隔熱耐火材料距離高溫區域越近，節能效率越高。為了達到這一目的，確保使用性能符合要求的前提下，將輕質骨料引入耐火材料中，在降低相應襯層耐火材料體積密度的同時，有助于提高熱工裝備的節能效率。研究者們對輕質骨料制備及其在耐火材料中應用方面已經取得大量研究成果。

　　例如，控制骨料中孔隙的多尺度結構特征，有利于提高材料的機械強度和彈性模量。小孔徑、適度孔隙率微孔剛玉等骨料的引入，則顯著提高了耐火材料的抗熱震性和抗渣侵蝕能力。但在多孔骨料制備過程中，由于成孔劑分布均勻性控制的難度較大，容易形成連通孔隙或大尺寸孔隙，從而降低材料的隔熱性能和機械強度?？招那蚬橇显谀突鸩牧现械囊耄诰鶆蚩紫督Y(jié)構、改善隔熱性能和機械強度等方面表現出了顯著優勢?；诳招那蚬橇系慕Y(jié)構與性質特征，以及剛玉-尖晶石隔熱材料在力學性能、隔熱能力等方面尚存在的不足，本文采用電熔-噴吹法制備了鎂鋁尖晶石空心球，并將其引入到剛玉-尖晶石隔熱材料中，研究尖晶石空心球?qū)Σ牧辖Y(jié)構與性能的影響。

　　試驗方案

　　1.1 原料及試樣制備

　　試驗涉及的主要原料包括工業氧化鋁粉(≤0.044mm,Al2O3質量分?jǐn)?shù)大于98.5%)、電熔鎂砂細粉(≤0.074mm,MgO質量分?jǐn)?shù)大于97.4%)、輕燒鎂粉(≤0.074mm,MgO質量分?jǐn)?shù)大于94.2%)、電熔白剛玉細粉(≤0.074mm,Al2O3質量分?jǐn)?shù)大于99.3%)、α-Al2O3微粉(d50=2μm)、可水合氧化鋁微粉(d50=5μm)等。將工業氧化鋁粉、電熔鎂砂細粉和輕燒鎂粉按照69∶19∶12的質量比混合均勻，再將混合料分批次送入電弧爐。待電弧爐中所有混合料熔化后，繼續加熱并在2000～2200℃保溫0.5～2h。然后將高溫熔體在0.8～1.0MPa的氣體壓力下噴吹得到鎂鋁尖晶石空心球。將空心球篩分得到3～2mm、2～1mm、1～0.2mm三個系列。將制得的鎂鋁尖晶石空心球、電熔白剛玉細粉、α-Al2O3微粉、電熔鎂砂細粉、可水合氧化鋁微粉、六偏磷酸鈉等原料按照表1進行配料，加水混合均勻后，分別在模具中澆注得到40mm×40mm×160mm和?180mm×20mm(高度)的試樣，經過室溫養護24h、110℃烘干24h,置于1550℃保溫3h。根據引入的鎂鋁尖晶石空心球種類及含量的不同，分別將制得的隔熱材料試樣編號為1～4號。

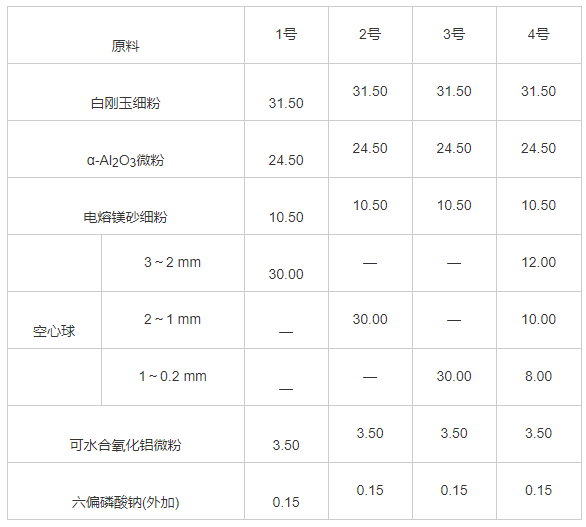

　　表1 剛玉-尖晶石質隔熱材料的實驗配方(質量分?jǐn)?shù))1.2 性能檢測

　　采用X射線衍射儀(X’pertProMPD,Netherland)分析尖晶石空心球的物相組成。通過掃描電子顯微鏡(JSM-6610,JEOL)觀察尖晶石空心球的形貌和顯微結構?？招那蛄健⒈诤竦墨@取，為采用Image-proplus圖像分析軟件對相機拍攝和SEM照片，進行統計分析后的平均值。借助單顆粒抗壓強度測試儀(KQ-3,云堂科技)對尖晶石空心球的抗壓能力進行測試。通過臺式密度計測定空心球的密度(M303930,西化儀武漢科技有限公司)。按照GB/T3001—2007和GB/T5072—2008分別檢測1550℃燒后試樣的常溫抗折強度和常溫耐壓強度。借助PBD-02型平板導熱儀檢測試樣在200～1000℃溫度范圍內的導熱系數。

　　結果與討論

　　2.1 空心球結構與特性

　　圖1所示為粒徑為1～0.2mm尖晶石空心球的SEM照片。從圖1中可見，尖晶石晶粒緊密嵌合于球壁，球壁內外尖晶石晶粒的尺寸和形貌沒有顯著差異。球體表面的尖晶石晶粒之間分布有少量小尺寸孔隙，主要是由尖晶石生長過程及晶粒間的分布狀態所引起的。球壁厚度分布在30～80μm范圍內，平均厚度約為55.1μm。由于尖晶石晶粒的尺寸(20～50μm)接近球壁的厚度，因此壁厚及其均勻性受晶粒的分布狀態影響顯著。粒徑分別為2～1mm和3～2mm的2種尖晶石空心球SEM照片如圖2所示。空心球壁厚分別為100～130μm和200～400μm,尖晶石晶粒在球壁上結合良好，由尖晶石晶粒的生長和堆積狀態產生少量小尺寸孔隙。對比上述3種粒徑范圍的空心球，隨著球體直徑增加，球壁厚度及尖晶石晶粒的尺寸呈增大趨勢。

　　對3種粒徑的空心球取樣進行XRD分析表明(圖3)，主要晶相皆為鎂鋁尖晶石(MgAl2O4)，峰型尖銳，且未觀察到其他晶相的衍射峰，3種系列空心球的XRD圖譜沒有明顯差別。結合空心球的顯微形貌分析，空心球的球壁厚度與尖晶石晶粒尺寸接近，球壁由單層或多層尖晶石晶粒鑲嵌結合而成，加之鎂鋁尖晶石的導熱系數相對較大，故在熔體成球直至冷卻過程中，球壁內外部分尖晶石晶粒的晶態結構、形貌等方面沒有明顯差異。

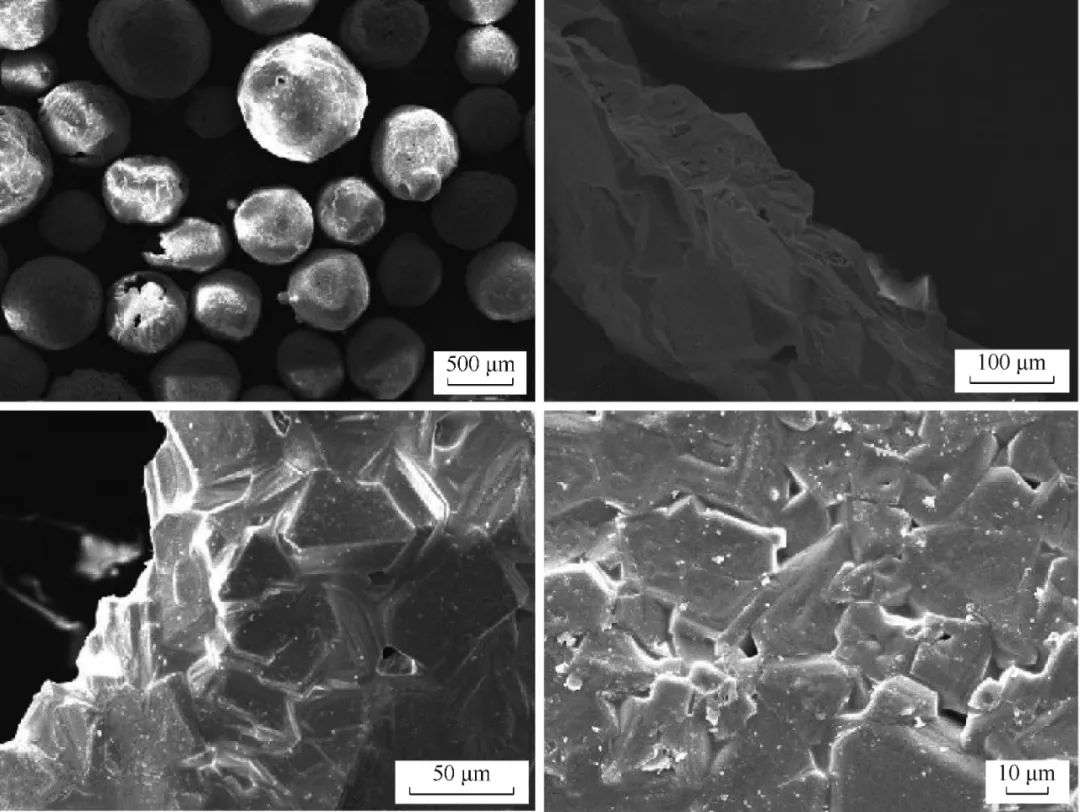

　　圖1 粒徑1～0.2mm空心球的SEM照片

　　圖2 粒徑2～1mm(a)、(b)和3～2mm(c)、(d)空心球的SEM照片

      根據取樣統計的空心球性質對比，空心球粒徑越大，平均單顆粒密度越小，即平均顆粒密度由1.15g/cm3(1～0.2mm)降低至0.88g/cm3(3～2mm)(圖4)。雖然壁厚隨著球體粒徑的增加而增大，但其所對應的粒徑增加更為顯著，使得空心球內部空腔部分的體積分?jǐn)?shù)增加明顯，因而制得的空心球顆粒密度呈現降低趨勢。

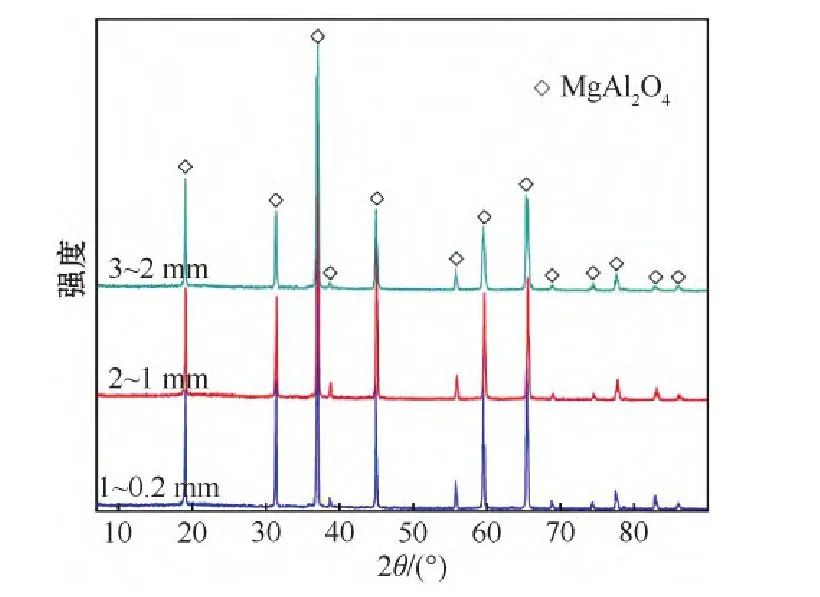

　　圖3 空心球的XRD圖譜

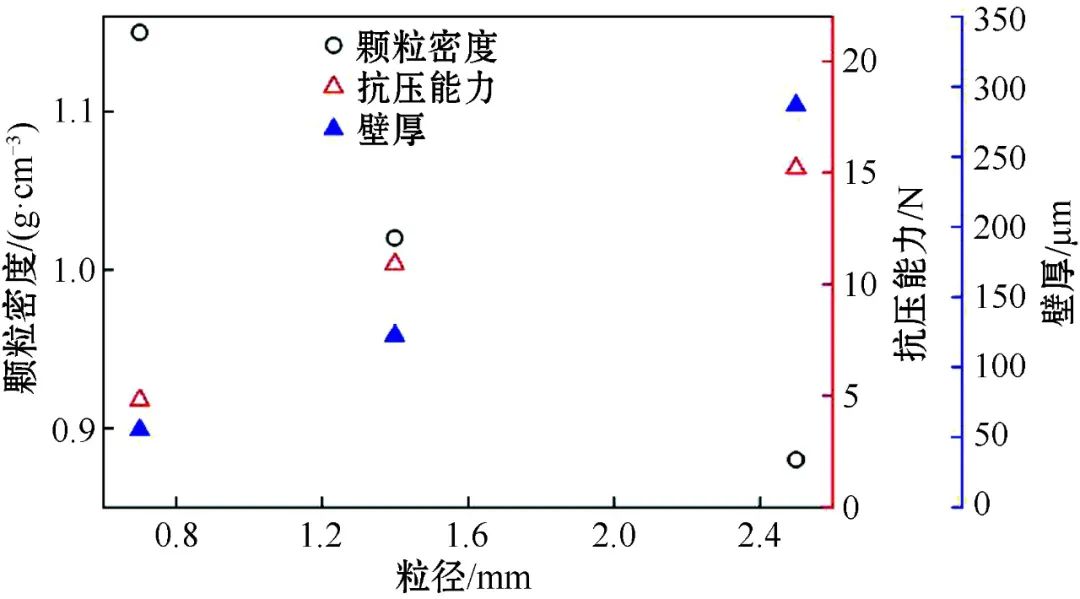

　　圖4 尖晶石空心球部分性質與粒徑的關系

　　單顆粒空心球抗壓能力對比表明(圖4),隨著空心球粒徑的增加，單顆粒抗壓能力呈增大趨勢，例如1～0.2mm范圍的空心球平均單顆粒抗壓能力為4.8N,3～2mm范圍的空心球平均單顆?？箟耗芰t為15.2N?？招那虻目箟耗芰εc尖晶石晶粒間的結合狀態、壁厚、球壁孔隙結構等因素關系密切。結合上文關于空心球顯微結構的分析結果，球壁由單層或多層尖晶石晶粒鑲嵌結合而成，在尖晶石晶粒生長及結合狀態相近的條件下，球壁厚度及其分布均勻性是影響空心球抗壓能力的關鍵。以3～2mm粒徑范圍的空心球?yàn)槔?，取樣分析的單顆粒抗壓能力主要分布在12～18N(圖5)。由于尖晶石晶粒在球壁的生長與分布狀態不同(圖2),所導致的壁厚、孔隙狀態等結構特征的差異，使得空心球抗壓能力不同。但整體而言，隨著粒徑的增加，空心球壁厚逐漸增大，單顆?？箟耗芰Τ尸F(xiàn)增大趨勢。

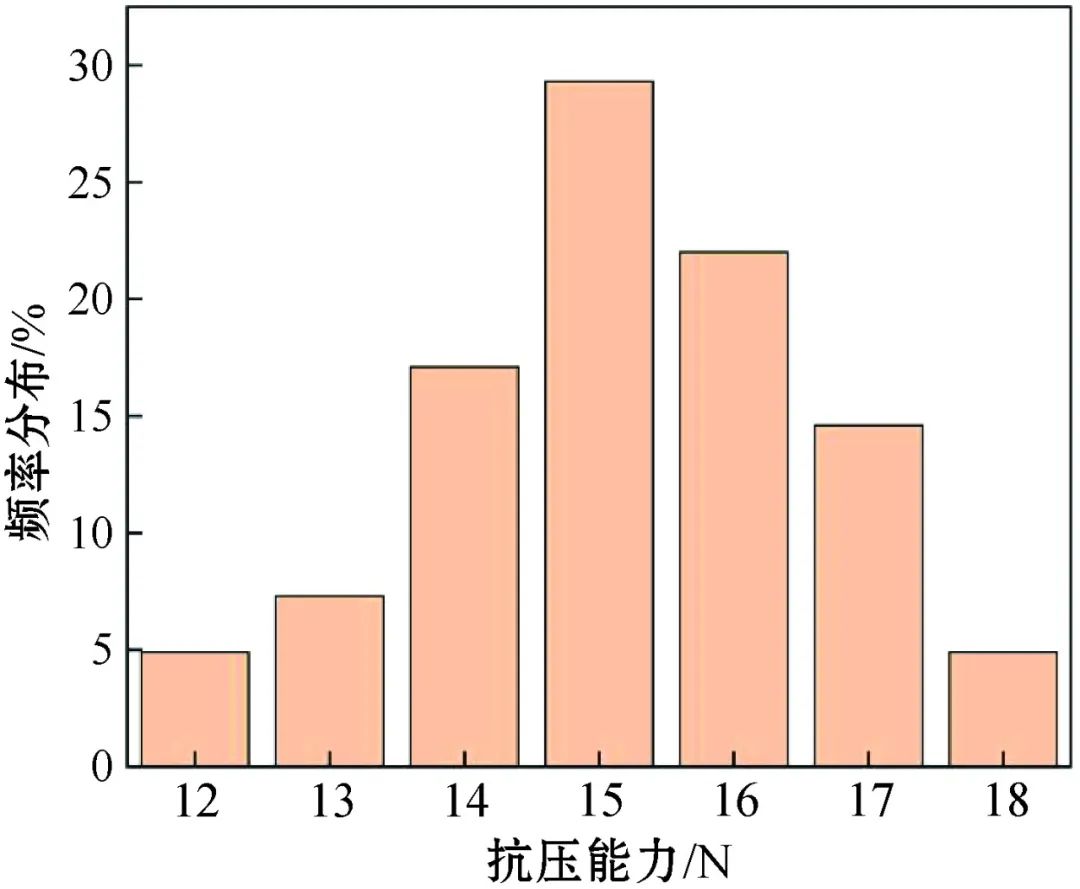

　　圖5 尖晶石空心球(3～2mm)單顆?？箟耗芰︻l率分布

       2.2 空心球?qū)傆?尖晶石材料性能的影響

　　圖6所示為1550℃燒后含尖晶石空心球的剛玉-尖晶石材料的體積密度，以及相應系列空心球的堆積密度對比。隨著引入的空心球粒徑的降低，試樣的體積密度持續增加，含復合空心球的剛玉-尖晶石材料體積密度為最大值1.75g/cm3。與白剛玉細粉、電熔鎂砂細粉等原料相比(表1),尖晶石空心球的尺寸較大，在混料過程中粉料主要包裹在空心球表面、填充于其構成的孔隙中，并在成型及高溫?zé)蛇^(guò)程中成為整體。不同系列空心球的堆積密度對比表明(圖6),空心球粒徑越小，其堆積密度越大，復合空心球的堆積密度最大(0.92g/cm3),即小尺寸的空心球容易填充到大空心球堆積形成的孔隙中。因此，降低引入的空心球粒徑及復合粒徑空心球，導致剛玉-尖晶石材料的體積密度增加。

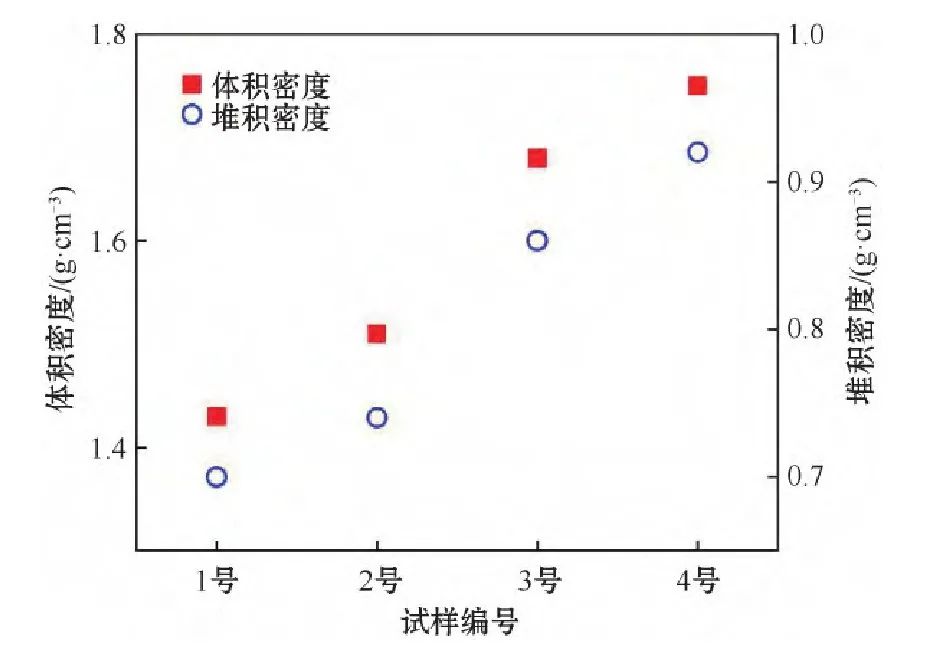

　　圖6 空心球堆積密度及材料體積密度

　　圖7所示為1550℃燒后剛玉-尖晶石材料的常溫抗折強度和耐壓強度。隨著引入空心球粒徑的降低，試樣的燒后力學強度逐漸增大，引入復合空心球的試樣強度最大。結合所用原料及試樣的結構特征，試樣的力學強度受原料之間的燒結、粉料與空心球的結合狀態、空心球的強度及試樣的孔隙結構等因素有關。圖8的顯微結構分析表明，1550℃燒后基質粉料與空心球之間發生了適度燒結，結合狀態較好。但同時也發現，由于填充效應的差異，在粒徑較大的空心球周?chē)?，存在粉體未完全填充的孔隙(試樣1號);不同粒徑空心球復合引入的情況下，空心球周?chē)垠w未完全填充的孔隙尺寸顯著降低(試樣4號)。填充效應的差異直接導致了所制的剛玉-尖晶石材料試樣致密度和力學強度的不同。

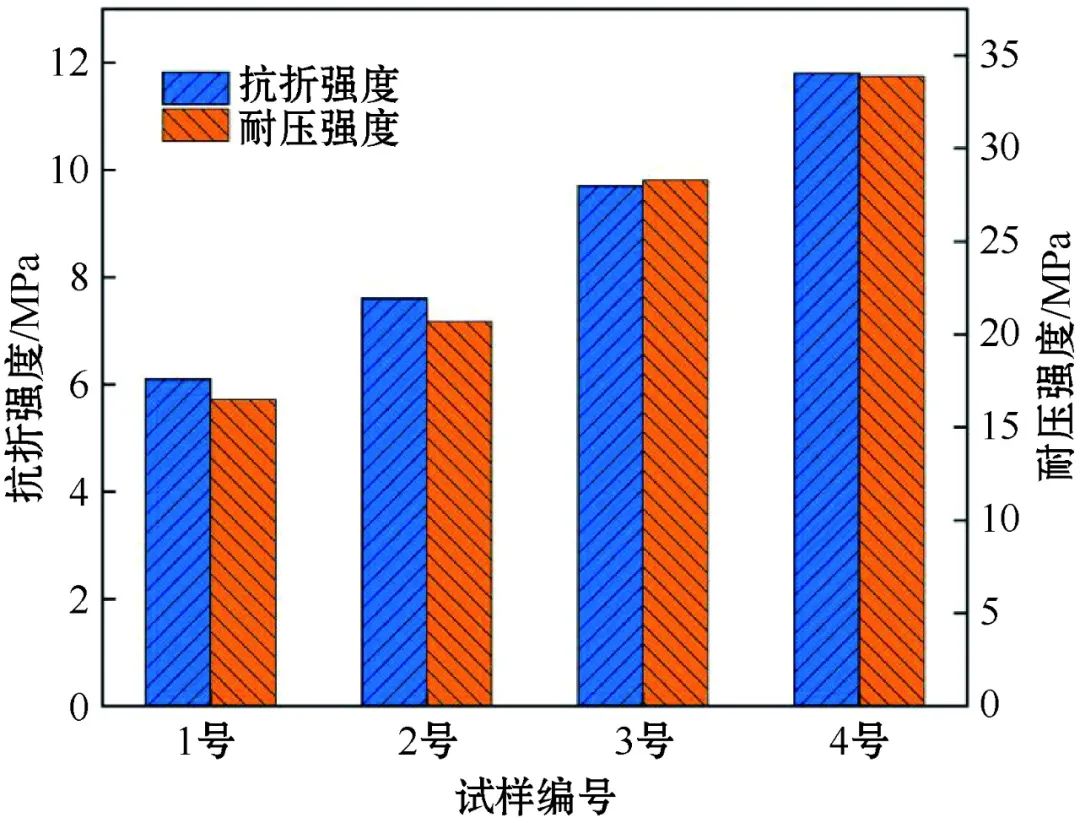

　　圖7 剛玉-尖晶石材料的常溫抗折強度和耐壓強度圖片

　　圖8 剛玉-尖晶石材料的SEM照片

　　(a)試樣1號;(b)試樣2號

　　圖9示出了1550℃燒后剛玉-尖晶石材料在200～1000℃范圍內的導熱系數。隨著引入空心球粒徑的降低，試樣在不同溫度下的導熱系數逐漸增加;復合粒徑空心球引入的試樣4號，導熱系數顯著增大。高溫?zé)崽幚磉^(guò)程中，基質粉料發生燒結，為材料提供強度;同時，粉料中的氧化鋁和氧化鎂反應生成鎂鋁尖晶石的膨脹效應，導致產生大量微孔，有利于與空心球相配合降低材料中的熱量傳導[21]。降低引入的空心球粒徑，使得材料孔隙尺寸減小和體積密度增加，進而增大了導熱系數。復合粒徑空心球的引入，通過不同粒徑空心球填充效應，在增加試樣體積密度的同時，空心球之間發生“點接觸”的概率顯著提高，這也導致了試樣導熱系數的增大。

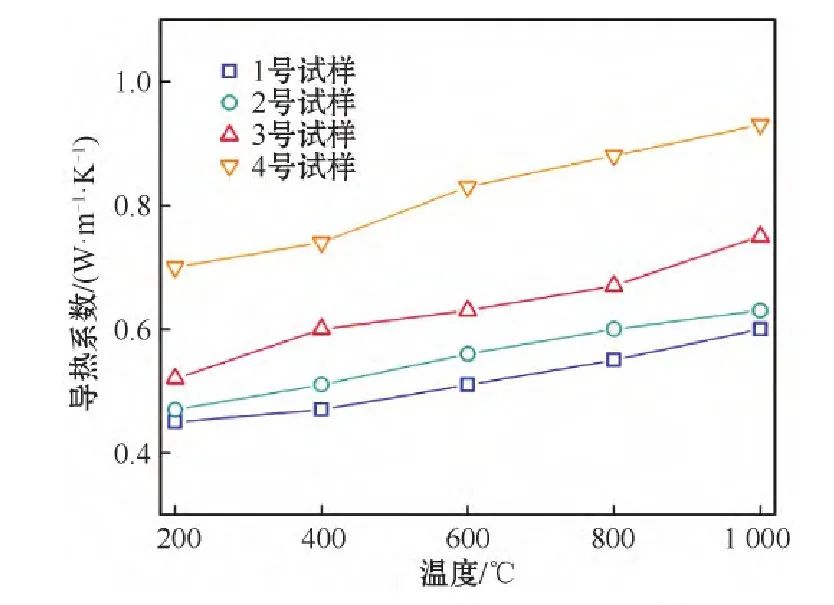

　　圖9 剛玉-尖晶石材料的導熱系數

　　結論

　　(1)采用電熔-噴吹法制備了鎂鋁尖晶石空心球，球壁由單層或多層充分發育的鎂鋁尖晶石晶粒鑲嵌結合而成?？招那虻目箟耗芰εc球壁厚度及其均勻性密切相關，整體而言，空心球直徑越大，壁厚越大，單顆?？箟耗芰υ礁?。

　　(2)不同粒徑空心球引入剛玉-尖晶石材料中后，空心球之間填充形成的孔隙狀態，對材料的致密度影響顯著。降低粒徑、引入復合粒徑空心球，都能導致球體周?chē)紫冻叽绲臏p小和材料體積密度的增大。

　　(3)不同粒徑空心球之間的填充效應在孔隙結構和致密度方面的作用，導致了剛玉-尖晶石材料力學強度和導熱系數的增加?？刂撇煌娇招那虻囊耄档颓蝮w之間“點接觸”的概率，有利于提高材料的隔熱能力。
