01、耐火可塑料的定義
耐火可塑料是由粉粒狀物料與可塑粘土等結(jié)合劑和增塑劑配合，加少量水分，經(jīng)充分混練，所組成的一種呈硬泥膏狀并在較長(zhǎng)時(shí)間內(nèi)保持較高可塑性的不定形耐火材料。
粒狀和粉狀料是可塑料的主要組分，一般約占總重的70%~85%，它可由各種材質(zhì)的耐火原料制成，并常依材質(zhì)對(duì)可塑料進(jìn)行分類并命名。由于這種不定形耐火材料主要用于不直接與熔融物接觸的各種加熱爐中，一般多采用粘土熟料和高鋁質(zhì)熟料，制造輕質(zhì)可塑料可采用輕質(zhì)粒狀料。有時(shí)為某種特殊要求，也可采用硅石、燒結(jié)和電熔剛玉、鉻質(zhì)、碳化硅、鋯英石和碳質(zhì)材料。
可塑料是一種高鋁、剛玉質(zhì)顆粒狀制品。與傳統(tǒng)耐火可塑料相比，其具有施工簡(jiǎn)易，效率好，成型好，強(qiáng)度高等優(yōu)良性能，該材料是由膠粘劑、耐火骨料和促硬劑組成，加一定比例的PA膠后形成一種可塑耐火泥，便于各種復(fù)雜部位的施工。屬于氣硬性材料，具有低溫硬化性能，保證循環(huán)流化床鍋爐耐磨性的需要。耐磨性能較差。
02、可塑料的性質(zhì)
(1)可塑料的工作性。一般要求可塑料應(yīng)具有較高的可塑性，而且長(zhǎng)時(shí)間儲(chǔ)存后仍然具有一定的可塑性。
欲使可塑料的可塑性在其保存期內(nèi)無(wú)顯著降低，不能采用水硬性結(jié)合劑。若采用氣硬性結(jié)合劑，在貯存時(shí)也必須采取密封措施。當(dāng)可塑料含水較高時(shí)，也易因保水性降低，使水分散失而變硬。為保持可塑料的可塑性在貯存過(guò)程中長(zhǎng)期不變，必須采取緩凝措施。
(2)可塑料的硬化與強(qiáng)度。普通可塑料屬火硬性。由于其中無(wú)化學(xué)結(jié)合劑，在未燒結(jié)前的強(qiáng)度很低，但在一定溫度下，強(qiáng)度隨溫度的升高而增加。經(jīng)高溫?zé)Y(jié)后，冷態(tài)強(qiáng)度大增。熱態(tài)強(qiáng)度在高溫下隨溫度上升而降低。
加有硅酸鈉的可塑料在施工后強(qiáng)度變化較快，只要適當(dāng)控制干燥速度，不易產(chǎn)生縮裂紋，在施工后可較快地拆模。含有此種結(jié)合劑的可塑料宜用于建造周期較長(zhǎng)的大型窯爐和用于爐頂?shù)忍帯?/p>
磷酸鋁是在可塑料中使用最廣泛的一種熱硬性結(jié)合劑。施工后經(jīng)干燥和烘烤可獲得很高的強(qiáng)度。
(3)可塑料加熱過(guò)程中的收縮?？伤芰现泻休^多粘土和水分，在干燥和高溫加熱過(guò)程中，往往產(chǎn)生很大的收縮。不加助脹劑的可塑料會(huì)干縮4%左右，在1000℃以上產(chǎn)生明顯收縮，在1100~1350℃溫度范圍內(nèi)出現(xiàn)的總收縮可達(dá)7%左右。
一般而言，由于可塑料中含有相當(dāng)數(shù)量的粘土，其高溫負(fù)荷下的變形，一般較其他不定形材料更高，故對(duì)其體積穩(wěn)定性常視為一項(xiàng)重要的技術(shù)指標(biāo)，并作為質(zhì)量分級(jí)的主要內(nèi)容。（國(guó)家規(guī)定：高級(jí)粘土質(zhì)可塑料加熱到1400℃冷后的收縮率應(yīng)不大于4%;特級(jí)粘質(zhì)可塑料加熱到1600℃冷后的收縮應(yīng)在2.5%以下。）(4)可塑料的抗熱震性。與相同材質(zhì)的燒結(jié)耐火制品和其他不定形耐火材料相比，可塑料的抗熱震性較好。由于可塑料的抗熱震性較高，故用于溫度波動(dòng)較大之處較宜。

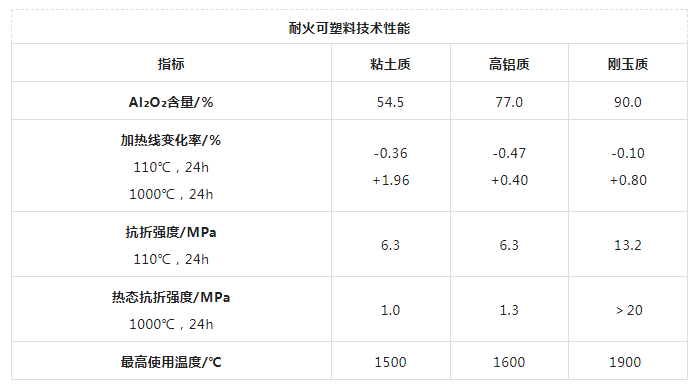

03、可塑料的應(yīng)用
可塑料在施工時(shí)勿需特別的技術(shù)，當(dāng)用于制成爐襯時(shí)，將可塑料由密封容器中取出，鋪在吊掛磚或掛鉤之間，用木錘或氣錘分層(每層厚50~70mm)搗實(shí)，制成需要的形狀。在可塑料尚未硬化時(shí)，用修理工具削去擠出的余料，整修外形，進(jìn)行表面加工。修理后，為便于使其中水分排出，每隔一定間隔打通氣孔。最后根據(jù)設(shè)計(jì)留脹縮縫。若用于制整體爐蓋，可先在底模上施工，經(jīng)干燥后再吊裝。
可塑料特別適用于鋼鐵工業(yè)中的各種加熱爐、均熱爐、退火爐、滲碳爐，熱風(fēng)爐、燒結(jié)爐等也可用于水泥回轉(zhuǎn)窯、小型電弧爐的爐蓋、高溫爐的燒嘴以及其他相似的部位。使用溫度主要依用粒狀和粉狀料的品質(zhì)而異。如普通粘土質(zhì)料可用于1300~1400℃溫度下；優(yōu)質(zhì)料可用干1400~1500C；高鋁質(zhì)料可用于1600~1700℃甚至更高；鉻質(zhì)料可用于1500~1600℃。
